17
предохранитель, см. инструкцию по эксплуатации
краскораспылителя. Очистите и снимите
наконечник.
Если установлен нестандартный наконечник,
действуйте согласно соответствующей
инструкции по эксплуатации.
1. Надавите на стопорный штифт. Поверните и
выньте насос подачи материала из
материала покрытия.
2. Нажмите на спусковой механизм
краскораспылителя, чтобы выкачать остатки
материала покрытия из всасывающей
трубки, высоконапорного шланга и
краскораспылитель в открытый контейнер.
Внимание
При использовании материалов
покрытия, содержащих растворители,
контейнер должен быть заземлен.
Осторожно! Не закачивайте и не
распыляйте в контейнер с малой
горловиной (сливно-наливным
отверстием). См. правила техники
безопасности.
3.Нажмите на стопорный штифт, поверните и
поместите насос подачи материала в контейнер с
соответствующим очистителем.
4.Поверните ручку предохранительного клапана
(3) до упора против часовой стрелки (
Циркуляция).
5. Прокачивайте соответствующий очистителя в
системе в течение нескольких минут.
6. Поверните ручку предохранительного клапана
(3) до упора по часовой стрелке ( распыление).
7.Выкачивайте остатки очистителя в открытый
контейнер, пока не опорожните установку.
8.Поверните ручку предохранительного клапана
(3) до упора против часовой стрелки
Циркуляция)
9.Переведите гидравлический шаровой клапан
насоса подачи материала в горизонтальное
(закрытое) положение.
10.Отключите бензиновый двигатель или
электродвигатель.
8.1.Очистка установки снаружи
Бензиновые установки—
Выключите бензиновый двигатель
и дайте ему остыть. Электрические
установки — Выньте вилку из
розетки питания.
Опасность короткого замыкания при
попадании внутрь воды. Никогда не
очищайте установку под давлением
или высоконапорными паровыми
очистителями.
Протрите установку с тканью, пропитанной
соответствующим очистителем.
8.2.Всасывающий фильтр на A6
Очистите всасывающий фильтр
всегда гарантирует максимальный
объем подачи, постоянное давление
при распылении и беспроблемную работу
установки.

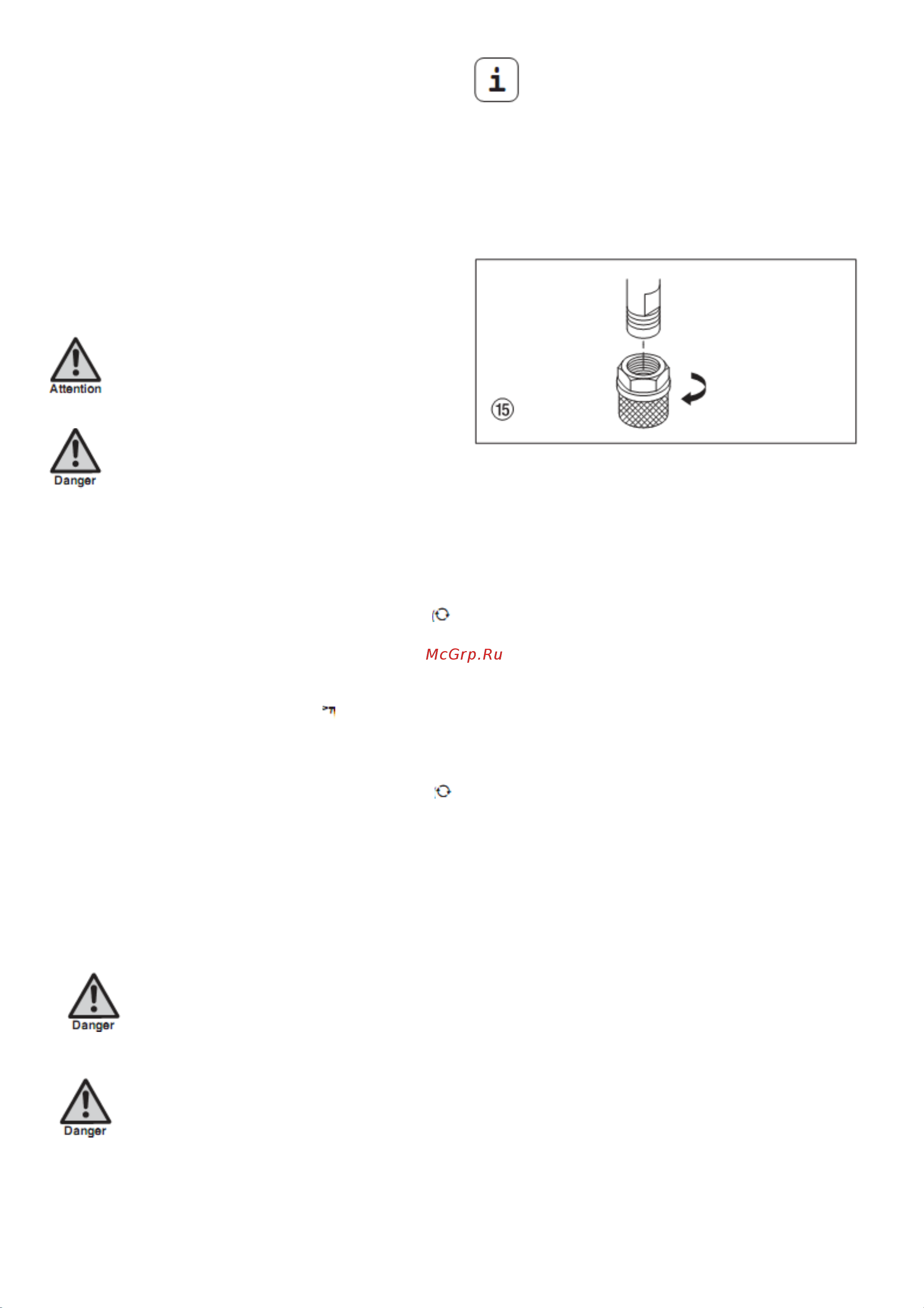

- Отвинтите фильтр (рис. 15) с всасывающей
трубки.
- Очистите или замените фильтр.
Очищайте жесткой щеткой и соответствующим
очистителем.
8.3.Очистка высоконапорного фильтра
Регулярно очищайте картридж фильтра.
Загрязненный или засоренный высоконапорный
фильтр может вызвать плохое пятно распыления
или привести к кистевую модель или засорению
наконечника.
Разбор
1. Переведите гидравлический шаровой клапан
насоса подачи материала в горизонтальное
(закрытое) положение. Поток
гидравлического масла к гидравлическому
двигателю насоса подачи материала
прекратится.
2. Поверните ручку предохранительного
клапана (3) до упора против часовой стрелки
(Циркуляция).
3. Выключите бензиновый двигатель или
электродвигатель.
4. Отвинтите крышку корпуса (рис. 16, пункт 1).
5. Выньте картридж фильтра (3) из корпуса (8).
6. Очистите прижимную пружину (2) и картридж
фильтра (3) соответствующим очистителем,
очистите внутреннюю часть корпуса (8) и
крышки корпуса (1).
7. Проверьте шар в картридже фильтра (3) на
износ и замените картридж фильтра при
необходимости.
8. Если шар в картридже фильтра (3)
полностью изношен, снимите кольцевой
уплотнитель (6) и седло клапана (7). При
необходимости замените изношенное седло
клапана.
9. Всегда меняйте кольцевой уплотнитель (6)
после снятия.
10. Снимите прижимную пружину (2) с крышки
корпуса (1). Измерьте длину прижимной
пружины, и замените ее, если она короче 19
мм.
