SCHTAER 10 л [8/24] Иллюстрация бензиновой установки

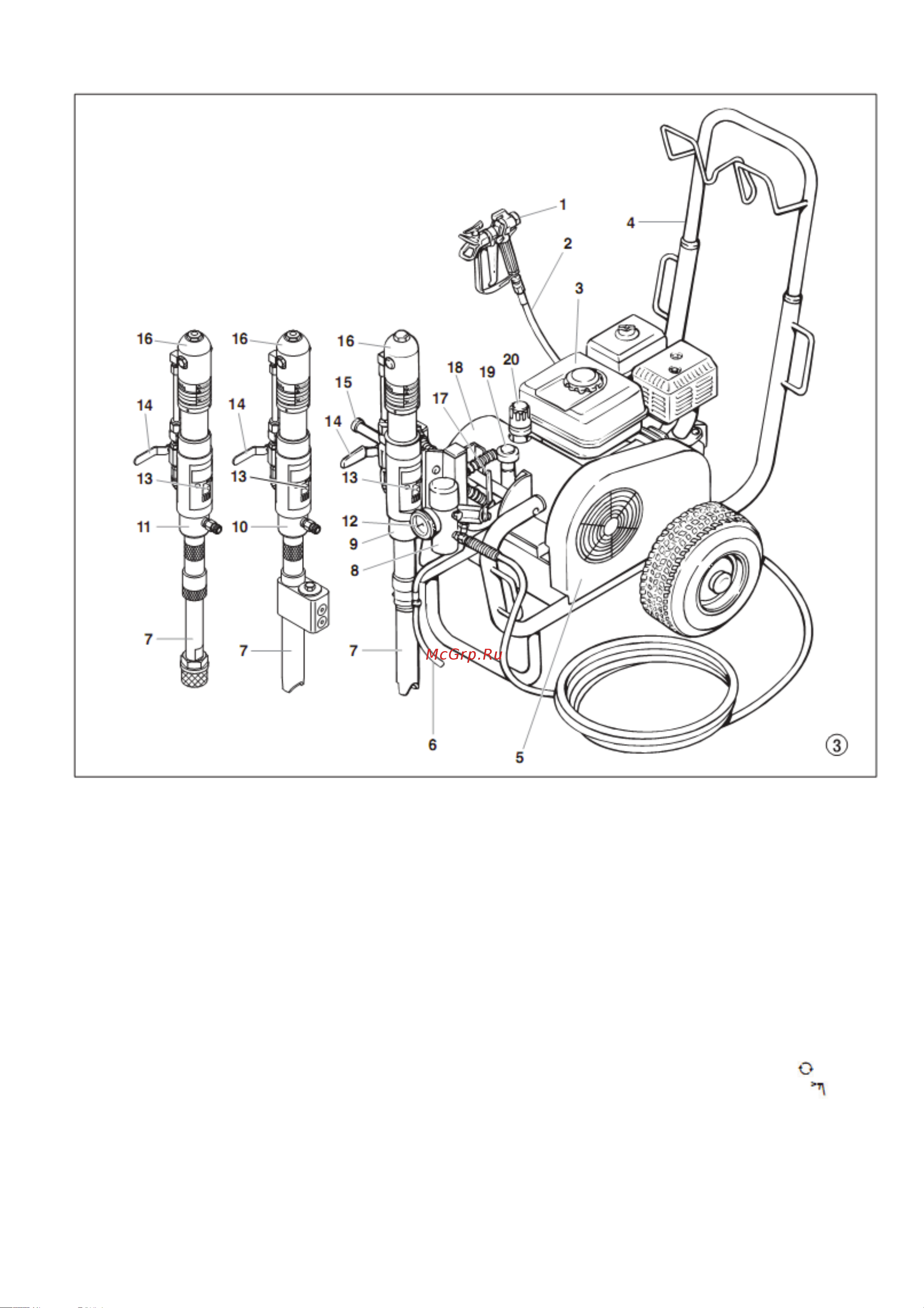

3.4.Иллюстрация бензиновой установки

3.3. Пояснение к иллюстрации для

элект роустановок

1. Краскораспылитель

2. Высоконапорный шланг

3. Электродвигатель

4. Переключатель ВКЛ/ВЫКЛ

5. Индикатор работы установки

6. Шнур питания

7. Съемная ручка

8. Индикатор работы установки

9. Переключатель ВКЛ/ВЫКЛ (400 В)

10. Клиновидный ремень под крышкой ремня

11. Возвратный шлан г

12. Всасывающая труба

13. Высоконапорный фильтр

14. Насос подачи материала

15. Насос подачи материала

16. Насос подачи материала

17. Манометр

18. Маслоуловите

ль для отделения масла

(предотвращает повышенный износ

уплотнений)

19. Шаровой клапан

- Горизонтальное положение -

гидравлич еский двигатель выключен

- Вертикальное положение -

гидравлический двигатель включен

20. Ручка для поворота насоса подачи

материала

21. Гидравлический двигатель

22. Ручка предохранительного клапана –

Поверните влево для циркуляции

Поверните вправо для распыления

23. Насос гидравлического масла

24. Кнопка регулировки давления

25. Щуп для измерения уровня масла
