7

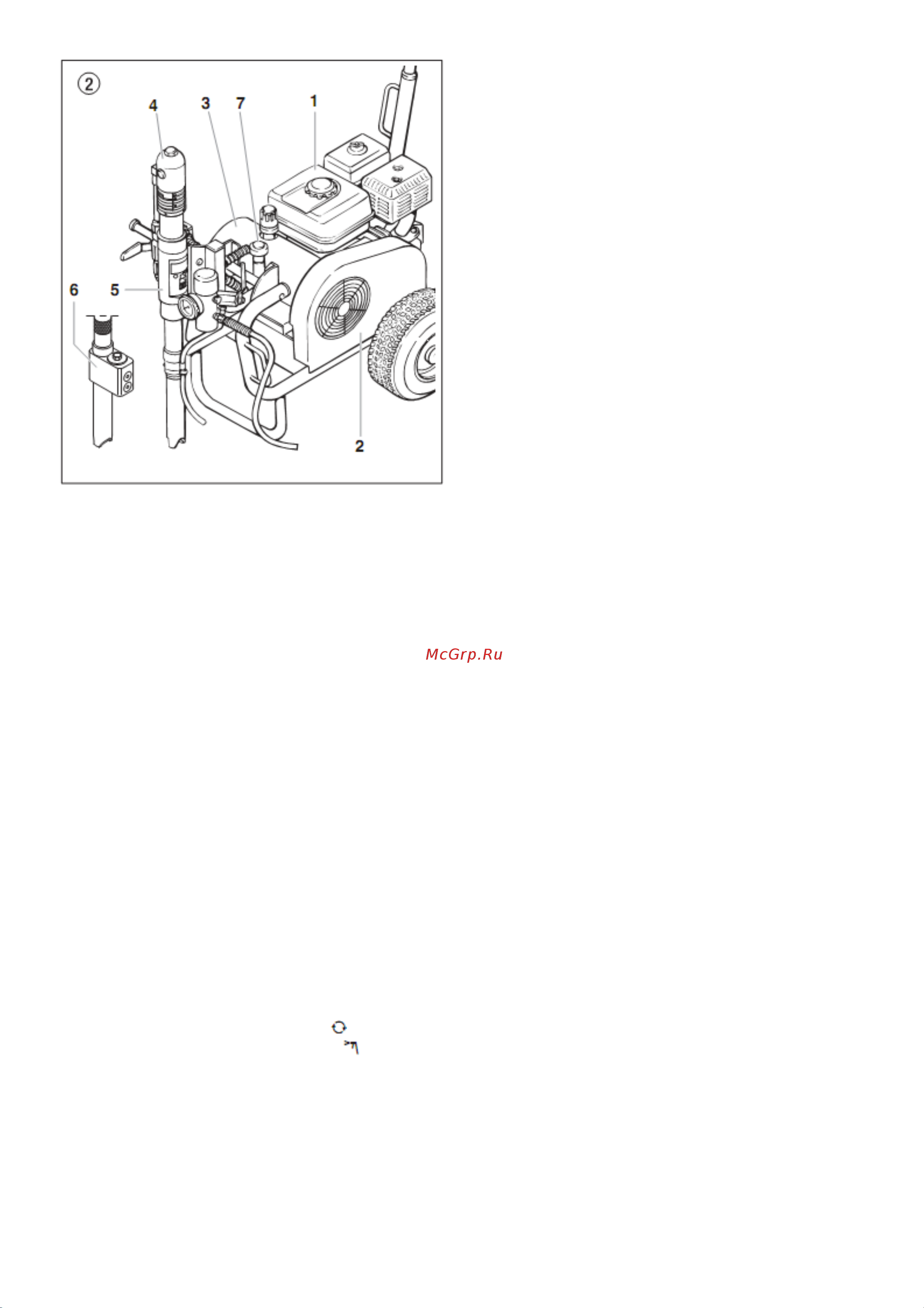

3.3. Пояснение к иллюстрации для
бензиновых установок
1. Краскораспылитель
2. Высоконапорный шланг
3. Бензиновый двигатель
4. Съемная ручка
5. Клиновидный ремень под крышкой ремня
6. Возвратный шланг
7. Всасывающая труба
8. Высоконапорный фильтр
9. Насос подачи материала
10. Насос подачи материала
11. Насос подачи материала
12. Манометр
13.Маслоуловитель для отделения масла
(предотвращает повышенный износ
уплотнений)
14.Шаровой клапан
- Горизонтальное положение -
гидравлический двигатель выключен
- Вертикальное положение - гидравлический
двигатель включен
15. Ручка для поворота насоса подачи
материала
16.Гидравлический двигатель
17. Ручка предохранительного клапана –
Поверните влево для циркуляции ,
Поверните вправо для распыления
18.Насос гидравлического масла
19.Кнопка регулировки давления
20. Щуп для измерения уровня масла
