ES
14
V       
Utilización
Los ventiladores de conductos axiales TYPHOON están destinados a ser utilizados en sistemas de ventilación de edificios industriales,
públicos y residenciales. Este tipo de ventiladores están conectados a conductos circulares.
Los ventiladores eléctricos están diseñados para la eliminación de aire y otras mezclas de gas no explosivas que no contienen
sustancias pegajosas y materiales fibrosos, que contienen polvo y otros contaminantes sólidos que no excedan de 10 mg/m3, a una
temperatura del aire transportado no inferior a -10°C y superior a +55°C.
Requisitos de seguridad
Según el tipo de protección contra descargas eléctricas los ventiladores se refieren a la clase II (para los modelos 100 - 200),
clase I (para los modelos 250 – 315) según GOST 12.2.007.0 -75., el grado de protección del ventilador, así como de se motor,
contra el acceso a partes peligrosas y la penetración de agua es IP44.
¡ADVERTENCIA!
Está prohibido hacer funcionar el ventilador fuera del rango de temperatura especificado (de
-10°C a +55°C). Está prohibido instalar el ventilador en la misma línea de ventilación con el conducto de humos de los
aparatos que tienen quemadores de combustible.
¡ADVERTENCIA!
• Todos los trabajos de instalación y conexión de los ventiladores deben realizarse únicamente con la red desconectada.
• Los ventiladores deben ser conectados por electricistas cualificados y autorizados para realizar el trabajo. El dispositivo
de desconexión de la red debe incorporarse al cableado fijo de acuerdo con las normas de instalación. El dispositivo de
desconexión debe desconectar todos los polos. El conductor de puesta a tierra no debe romperse.
• Este aparato no está destinado a ser utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales reducidas,
o con falta de experiencia y conocimientos, a menos que hayan sido supervisados o instruidos en el uso del aparato por una persona
responsable de su seguridad. Los niños deben ser supervisados para garantizar que no jueguen con el aparato.
Los ventiladores son fabricados por la empresa ERA de acuerdo con las normas y estándares vigentes TU 28.25.20-008-
96059883-2020. Los ventiladores están diseñados para su conexión a la red de corriente alterna con una tensión de
220-240 V y una frecuencia de 50 Hz. Están equipados con un motor accionado por rodamientos de bolas (rodamientos
antifricción). El ventilador TYPHOON está disponible en siete tamaños en función del diámetro de montaje de la carcasa. La

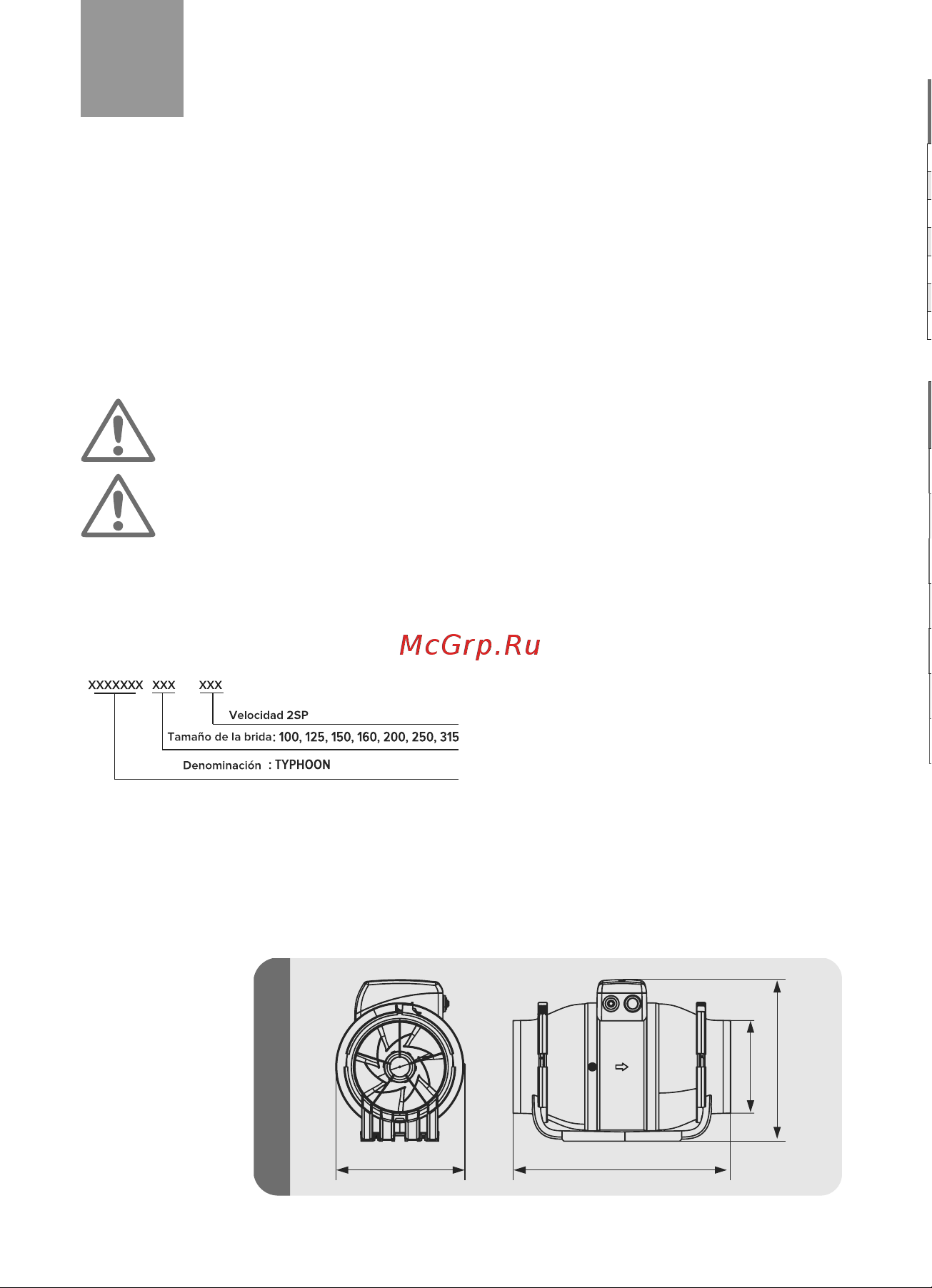

designación de los ventiladores, su aspecto, dimensiones y conexiones se muestran en la imagen 1 y la tabla 1.
Las principales características dimensionales de TYPHOON
Ejemplo de designación:
TYPHOON 100 2SP
C
D
B A
imagen 1
Modelo Velocidad
Tensión/
Frecuencia
Potencia
(W)
Velocidad
(RPM)
Rendimiento
cuantitativo
(m
3
/h)
Presión del
aire
(Pa)
Nivel de
ruido
(dB)
TYPHOON 100 2SP
L2
L1
220~240V/50Hz
25
23
2500
1850
250
180
190
110
40
31
TYPHOON 125 2SP
L2
L1
220~240V/50Hz
29
25
2450
1800
355
240
190
110
39
30
TYPHOON 150 2SP
L2
L1
220~240V/50Hz
50
42
2600
2000
570
415
305
225
49
40
TYPHOON 160 2SP
L2
L1
220~240V/50Hz
50
42
2600
2000
570
415
305
225
49
40
TYPHOON 200 2SP
L2
L1
220~240V/50Hz
130
105
2350
1850
1200
1020
380
325
48
46
TYPHOON 250 2SP
L2
L1
220~240V/50Hz
225
165
2450
1650
1405
1064
488
371
66
58
TYPHOON 3152SP
L2
L1
220~240V/50Hz
390
275
2350
1650
2206
1750
693
435
69
61
Tipo de corriente: alterno, monofásico
Tipo
Dimensiones, mm
Peso, kg, no más de
A B C D
TYPHOON 100 2SP 371 173 216 100 2,3
TYPHOON 125 2SP 291 173 216 125 2,3
TYPHOON 150 2SP 323 190 238 150 3,3
TYPHOON 160 2SP 340 190 238 160 3,3
TYPHOON 200 2SP 400 240 261 200 4,0
TYPHOON 250 2SP 450 290 323 250 7,5
TYPHOON 315 2SP 510 360 410 315 11,5
Instalación
El ventilador TYPHOON es adecuado para los siguientes tipos de
instalación:
— en la pared, en el techo o en el suelo;
— para instalación separada o en conductos de aire;
— para instalación horizontal o vertical. En caso de instalación
horizontal, la longitud del conducto no debe ser inferior a 0,5 m; en
caso de instalación vertical, debe instalarse un capillo de ventilador
para evitar la entrada de humedad en el aparato.
