Клеммы обеспечивают подключение одножильных/многожильных медных проводников. На корпусе

клеммы нанесена информация, позволяющая визуально определить сечение проводника и необхо-

димую длину зачистки.

Все монтажные соединения проводников должны быть защищены от попадания влаги, пыли, посто-

ронних предметов и механического воздействия.

Правила и условия монтажа

Монтаж

Сечение соединяемых проводов должно

соответствовать диапазону сечений клеммы.

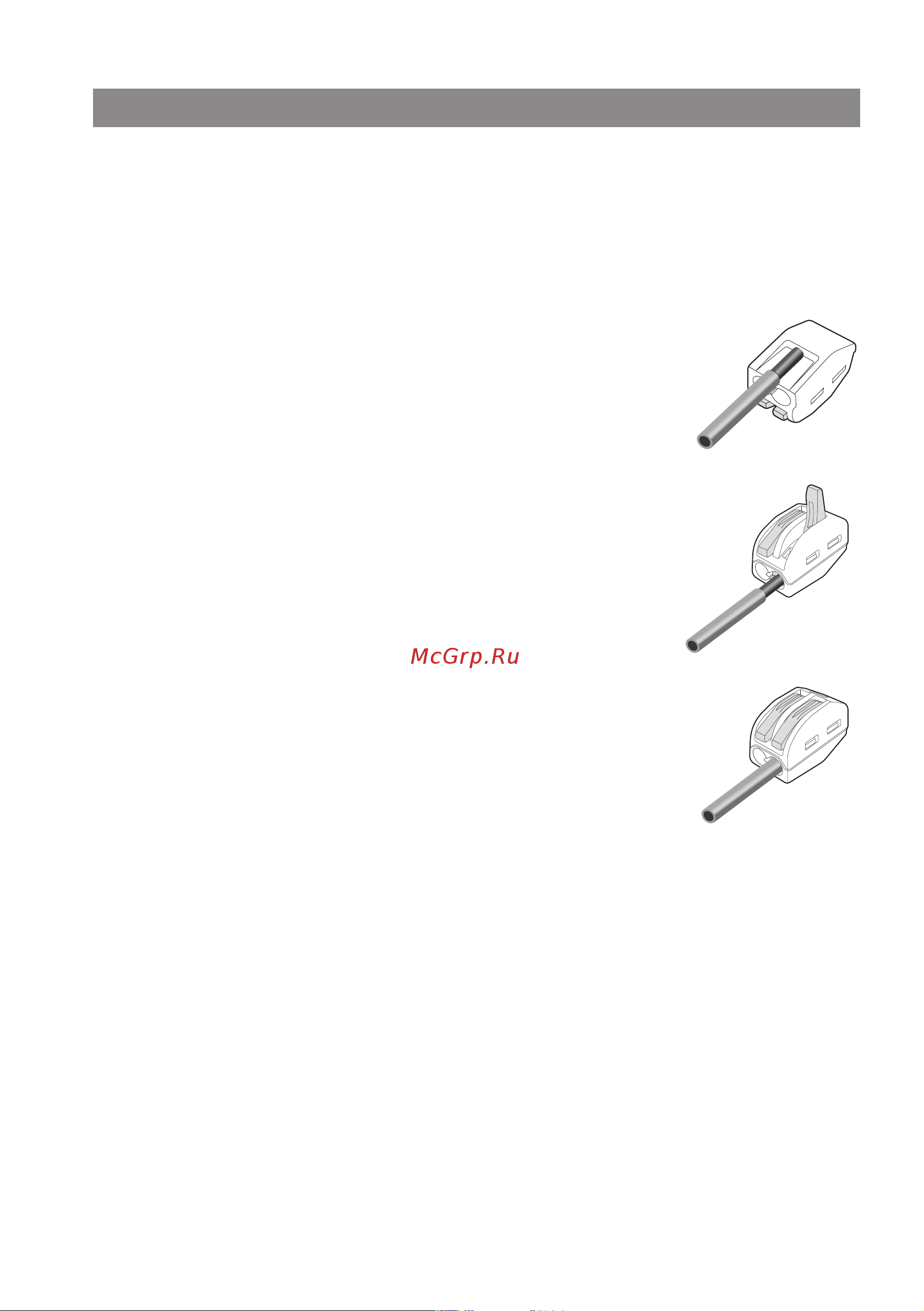

1. Конец проводника, подлежащий соединению зачи-

стить от изоляции на длине 11 мм. Оголённый уча-

сток провода зачистить до металлического блеска

(рис. 1).

2. Поднять соответствующий рычаг клеммы в верти-

кальное положение – открыть зажим. Вставить про-

водник до упора в соответствующее гнездо клеммы

(рис. 2).

3. Опустить рычаг на один уровень с корпусом клеммы

в исходное положение – закрыть зажим (рис. 3).

Демонтаж

1. Поднять соответствующий рычаг клеммы

в вертикальное положение - открыть зажим.

2. Вынуть провод из соответствующего гнезда.

Рис. 1

Рис. 2

Рис. 3
