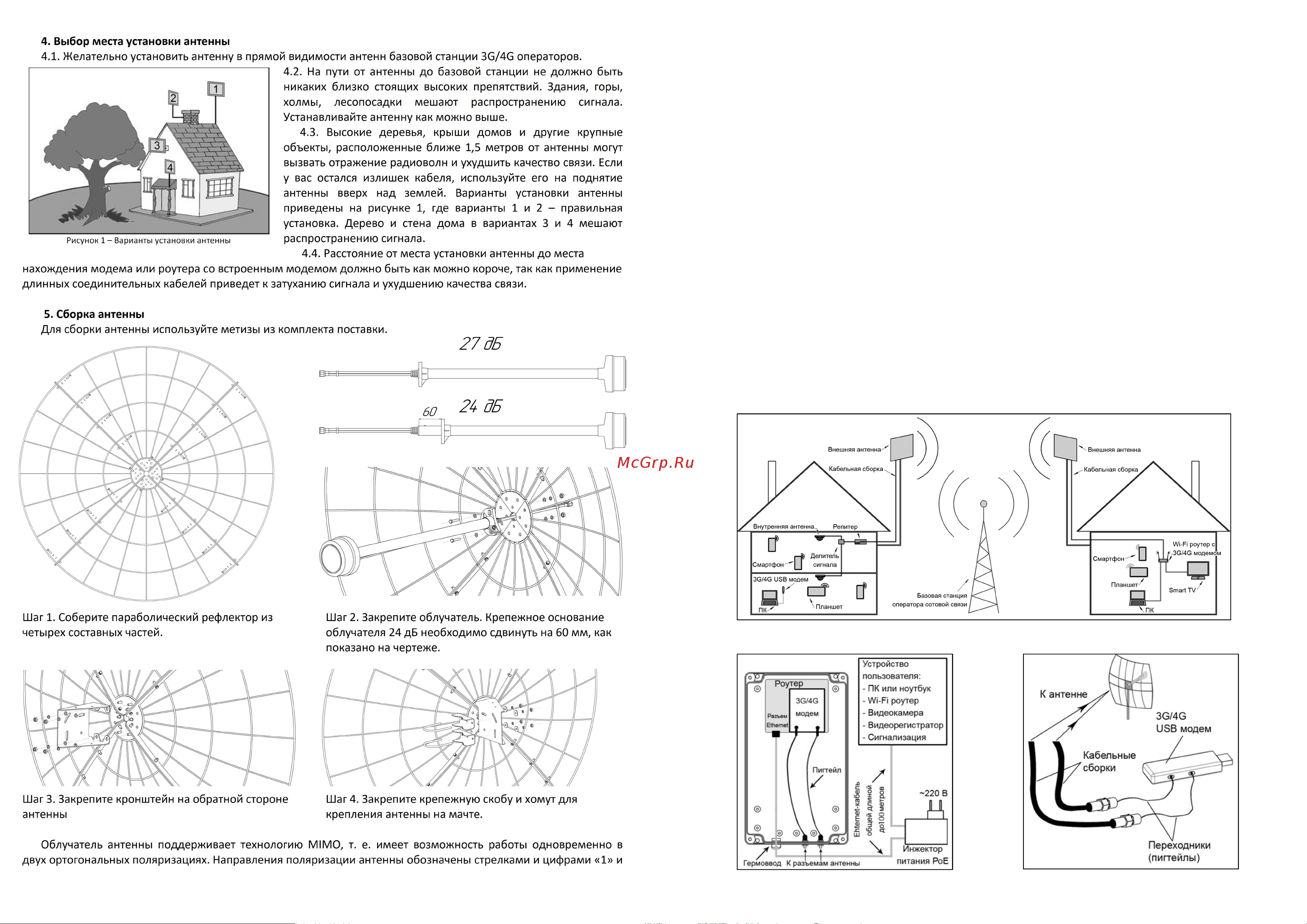

4. Выбор места установки антенны

4.1. Желательно установить антенну в прямой видимости антенн базовой станции 3G/4G операторов.

4.2. На пути от антенны до базовой станции не должно быть

никаких близко стоящих высоких препятствий. Здания, горы,

холмы, лесопосадки мешают распространению сигнала.

Устанавливайте антенну как можно выше.

4.3. Высокие деревья, крыши домов и другие крупные

объекты, расположенные ближе 1,5 метров от антенны могут

вызвать отражение радиоволн и ухудшить качество связи. Если

у вас остался излишек кабеля, используйте его на поднятие

антенны вверх над землей. Варианты установки антенны

приведены на рисунке 1, где варианты 1 и 2 – правильная

установка. Дерево и стена дома в вариантах 3 и 4 мешают

распространению сигнала.

4.4. Расстояние от места установки антенны до места

нахождения модема или роутера со встроенным модемом должно быть как можно короче, так как применение

длинных соединительных кабелей приведет к затуханию сигнала и ухудшению качества связи.

5. Сборка антенны

Для сборки антенны используйте метизы из комплекта поставки.

Шаг 1. Соберите параболический рефлектор из

четырех составных частей.

Шаг 2. Закрепите облучатель. Крепежное основание

облучателя 24 дБ необходимо сдвинуть на 60 мм, как

показано на чертеже.

Шаг 3. Закрепите кронштейн на обратной стороне

антенны

Шаг 4. Закрепите крепежную скобу и хомут для

крепления антенны на мачте.

Облучатель антенны поддерживает технологию MIMO, т. е. имеет возможность работы одновременно в

двух ортогональных поляризациях. Направления поляризации антенны обозначены стрелками и цифрами «1» и

«2» на крышке облучателя и выходных кабелях соответственно. Выберите угол поляризации к горизонту (0-90°

или ±45°), поверните облучатель во фланце на необходимый угол, руководствуясь стрелками на нем, и затяните

винт крепления штанги облучателя в его фланце.

6. Монтаж и наведение антенны

Внимание! Направленные параболические антенны имеют очень узкую диаграмму направленности и

требуют особо точного наведения на базовую станцию оператора. Отклонение в 1-2 градуса уменьшает

уровень сигнала в несколько раз!

Перед установкой антенны уточните поляризацию, в которой излучается сигнал базовой станцией вашего

оператора. Как правило, это вертикальная поляризация.

У облучателей антенн, поддерживающих технологию MIMO, для изменения поляризации переставлять

кронштейн не нужно. Достаточно поменять местами подключенные к оборудованию кабели.

Установите антенну в сборе на заземленную мачту, слегка зафиксировав ее хомутами и обеспечив

возможность изменять положение антенны.

Наведите антенну на базовую станцию. Для ориентации антенны используйте специальные приложения для

модемов, позволяющие навести антенну по максимальному значению сигнала. Найдя положение антенны, при

котором скорость передачи данных или уровень сигнала максимальны, зафиксируйте антенну на мачте, затянув

гайки хомутов.

Проложите кабельные сборки от антенны до вашего оборудования (3G/4G модема, роутера, репитера и

т.п.), не допуская резких перегибов кабеля.

Кабельные сборки и переходники высокочастотных разъёмов в комплект поставки не входят и

приобретаются отдельно, исходя из расстояния от антенны до пользовательского оборудования и типов

разъемов на пользовательском оборудовании.

Примеры размещения оборудования в гермобоксе (приобретается отдельно) и подключения антенны к

3G/4G USB модему показаны на схемах 3 и 4.

Примеры установки и подключения антенны к оборудованию

Пример размещения

оборудования

гермобоксе
