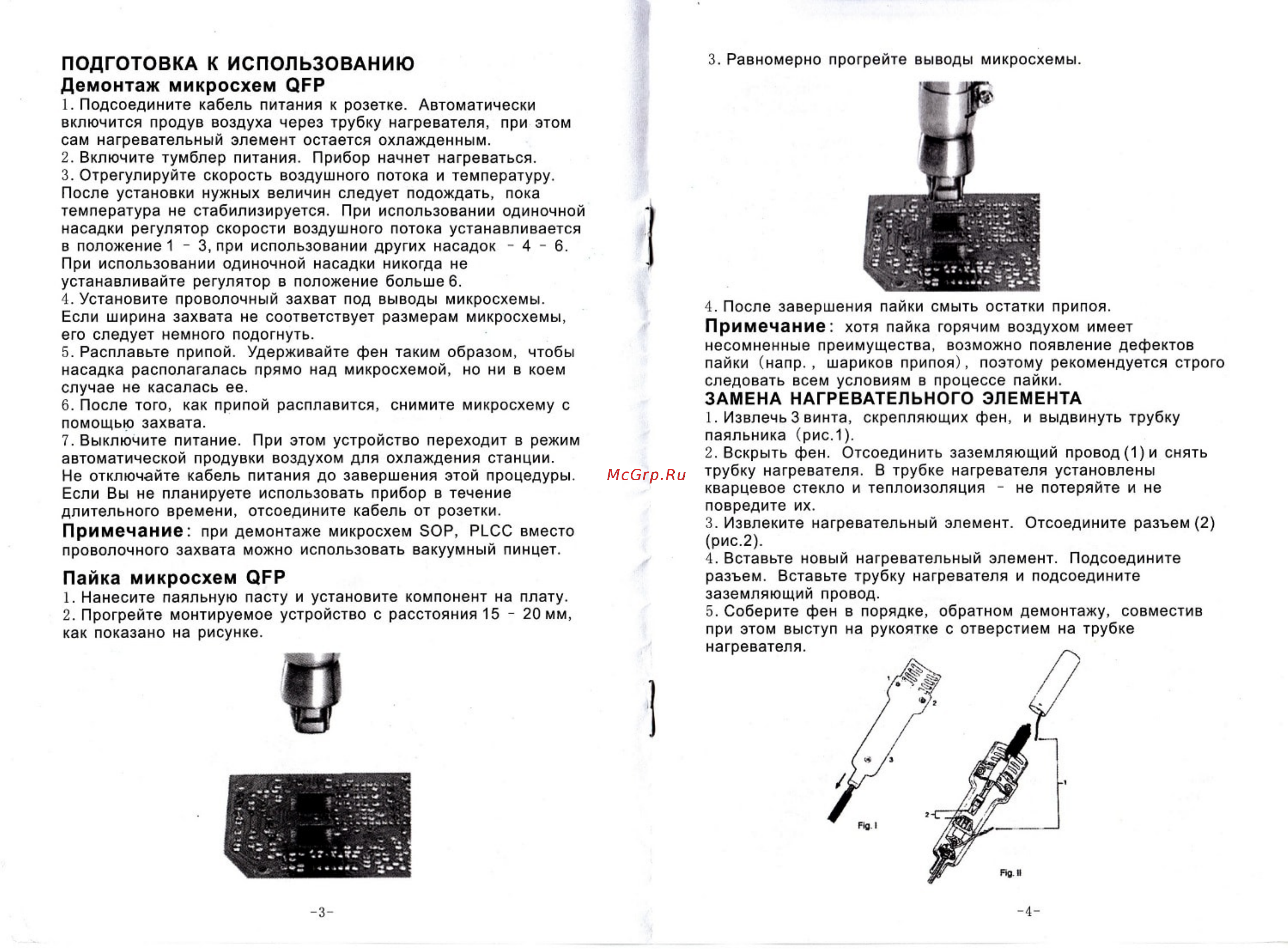

ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ Демонтаж микросхем ОГР 1 Подсоедините кабель питания к розетке Автоматически включится продув воздуха через трубку нагревателя при этом сам нагревательный элемент остается охлажденным 2 Включите тумблер питания Прибор начнет нагреваться 3 Отрегулируйте скорость воздушного потока и температуру После установки нужных величин следует подождать пока температура не стабилизируется При использовании одиночной насадки регулятор скорости воздушного потока устанавливается в положение 1 3 при использовании других насадок 4 6 При использовании одиночной насадки никогда не устанавливайте регулятор в положение больше 6 4 Установите проволочный захват под выводы микросхемы Если ширина захвата не соответствует размерам микросхемы его следует немного подогнуть 5 Расплавьте припой Удерживайте фен таким образом чтобы насадка располагалась прямо над микросхемой но ни в коем случае не касалась ее 6 После того как припой расплавится снимите микросхему с помощью захвата 7 Выключите питание При этом устройство переходит в режим автоматической продувки воздухом для охлаждения станции Не отключайте кабель питания до завершения этой процедуры Если Вы не планируете использовать прибор в течение длительного времени отсоедините кабель от розетки Примечание при демонтаже микросхем ВОР РЬСС вместо проволочного захвата можно использовать вакуумный пинцет Пайка микросхем ОГР 1 Нанесите паяльную пасту и установите компонент на плату 2 Прогрейте монтируемое устройство с расстояния 15 20 мм как показано на рисунке 3 3 Равномерно прогрейте выводы микросхемы 4 После завершения пайки смыть остатки припоя Примечание хотя пайка горячим воздухом имеет несомненные преимущества возможно появление дефектов пайки напр шариков припоя поэтому рекомендуется строго следовать всем условиям в процессе пайки ЗАМЕНА НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА 1 Извлечь 3 винта скрепляющих фен и выдвинуть трубку паяльника рис 1 2 Вскрыть фен Отсоединить заземляющий провод 1 и снять трубку нагревателя В трубке нагревателя установлены кварцевое стекло и теплоизоляция не потеряйте и не повредите их 3 Извлеките нагревательный элемент Отсоедините разъем 2 рис 2 4 Вставьте новый нагревательный элемент Подсоедините разъем Вставьте трубку нагревателя и подсоедините заземляющий провод 5 Соберите фен в порядке обратном демонтажу совместив при этом выступ на рукоятке с отверстием на трубке нагревателя 4
