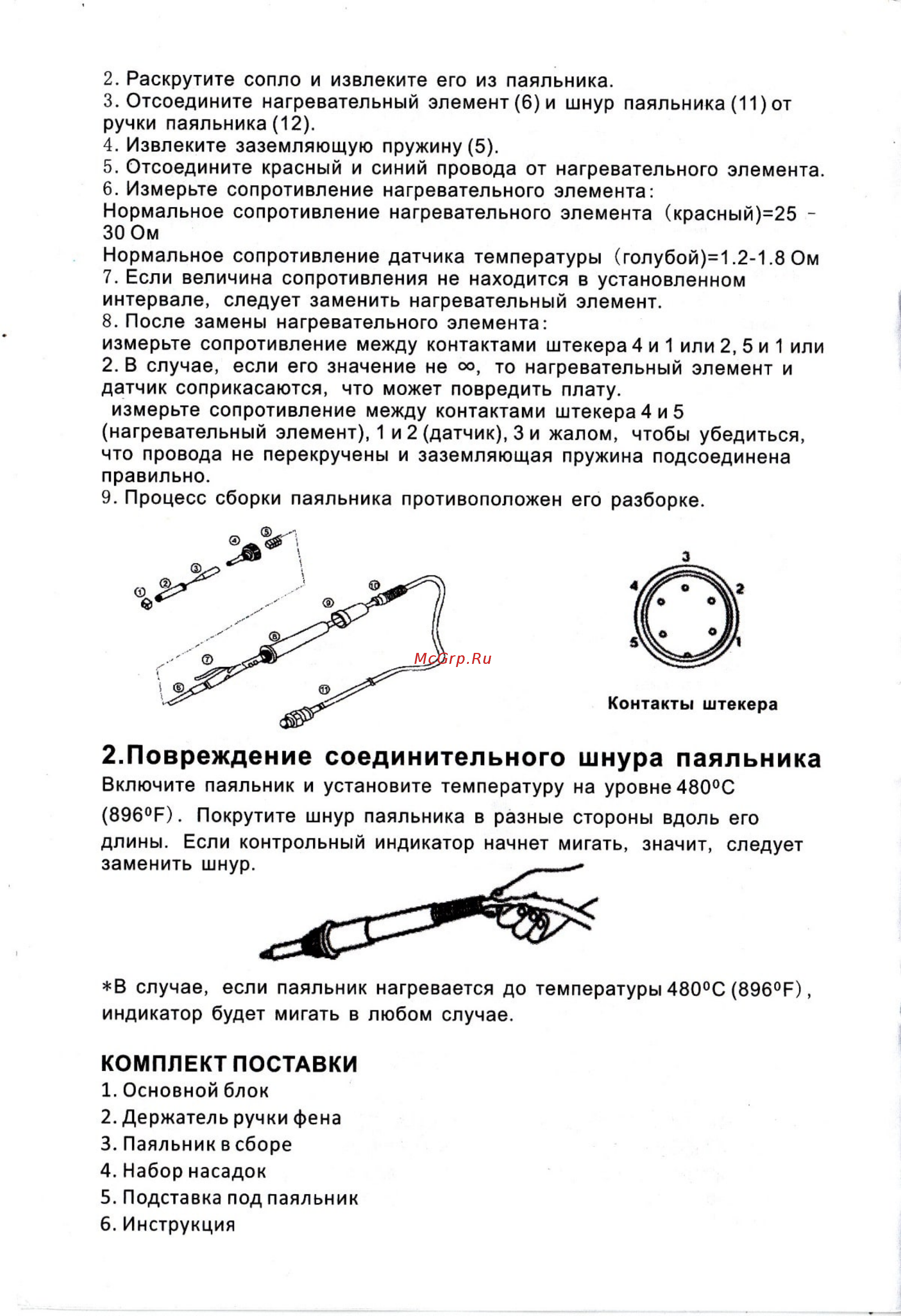

2 Раскрутите сопло и извлеките его из паяльника 3 Отсоедините нагревательный элемент 6 и шнур паяльника 11 от ручки паяльника 12 4 Извлеките заземляющую пружину 5 5 Отсоедините красный и синий провода от нагревательного элемента 6 Измерьте сопротивление нагревательного элемента Нормальное сопротивление нагревательного элемента красный 25 30 Ом Нормальное сопротивление датчика температуры голубой 1 2 1 8 Ом 7 Если величина сопротивления не находится в установленном интервале следует заменить нагревательный элемент 8 После замены нагревательного элемента измерьте сопротивление между контактами штекера 4 и 1 или 2 5 и 1 или 2 В случае если его значение не оо то нагревательный элемент и датчик соприкасаются что может повредить плату измерьте сопротивление между контактами штекера4и5 нагревательный элемент 1 и 2 датчик 3 и жалом чтобы убедиться что провода не перекручены и заземляющая пружина подсоединена правильно 9 Процесс сборки паяльника противоположен его разборке Контакты штекера 2 Повреждение соединительного шнура паяльника Включите паяльник и установите температуру на уровне 480 С 896 Р Покрутите шнур паяльника в разные стороны вдоль его длины Если контрольный индикатор начнет мигать значит следует заменить шнур ____ В случае если паяльник нагревается до температуры 480 С 896 Е индикатор будет мигать в любом случае КОМПЛЕКТ ПОСТАВКИ 1 Основной блок 2 Держатель ручки фена 3 Паяльник в сборе 4 Набор насадок 5 Подставка под паяльник 6 Инструкция
