10
ПРИНЦИП РАБОТЫ
Принцип работы воздуходувки заключается в следующем: крутящий момент от вра-
щающегося коленчатого вала двигателя передается на рабочее колесо вентилятора.
В режиме нагнетания воздуха рабочее колесо вентилятора при вращении засасывает
воздух через заборные отверстия и создает давление в выходном патрубке, которое
передается в напорную трубу и заставляет двигаться воздух с большой скоростью. В
режиме всасывания воздух вместе с мусором засасывается вентилятором через вса-
сывающую трубу. Закрепленный на крыльчатке вентилятора нож измельчает поступа-
ющий мусор, который затем через разгрузочную трубу поступает в мешок.

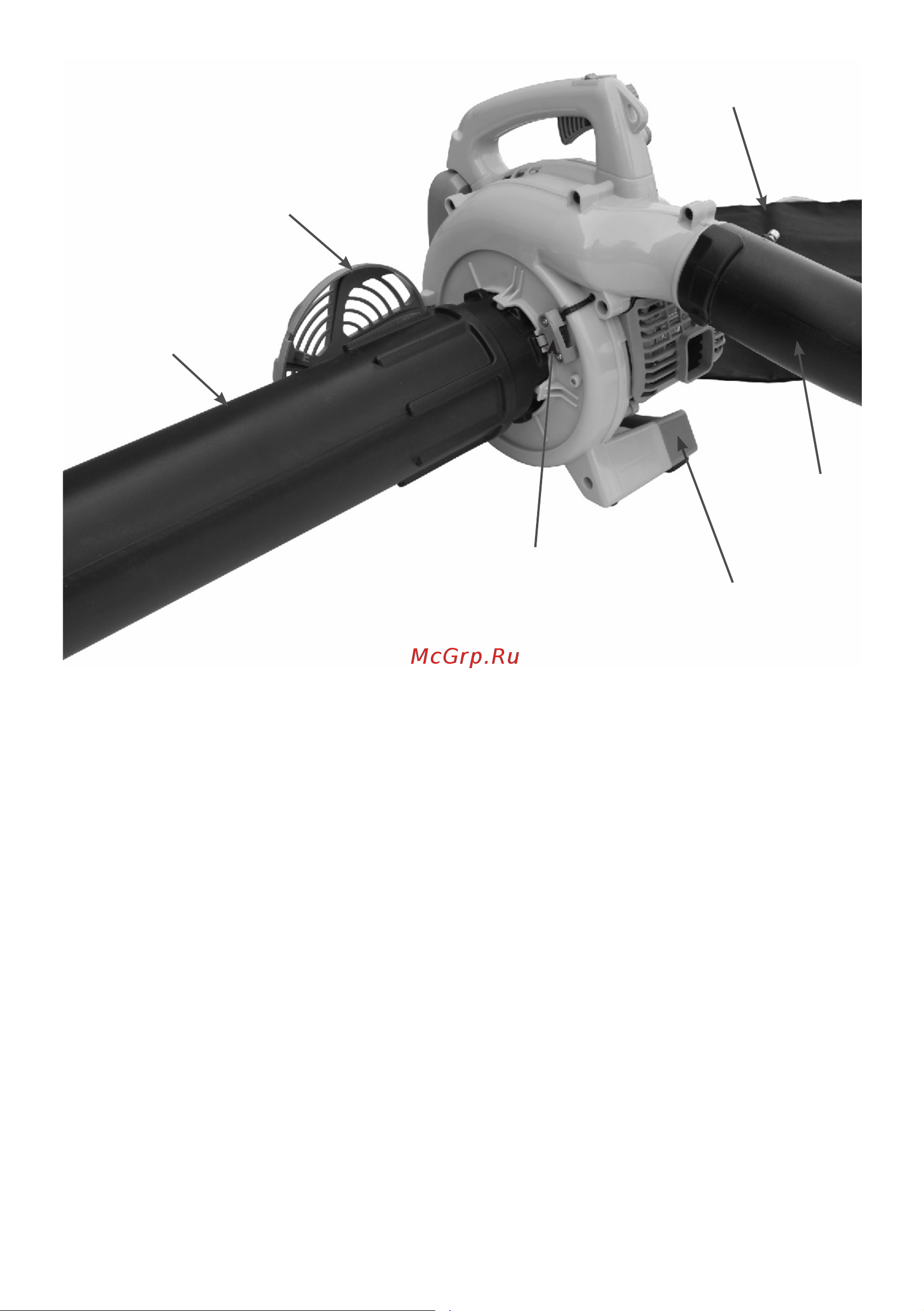

Рис. 2. Основные узлы и органы управления (режим всасывания)
1. Труба всасывающая
2. Крышка вентилятора
3. Мешок для мусора
4. Труба разгрузочная
5. Рукоятка рабочая нижняя
6. Выключатель предохранительный
3
4
5
6
2
1
