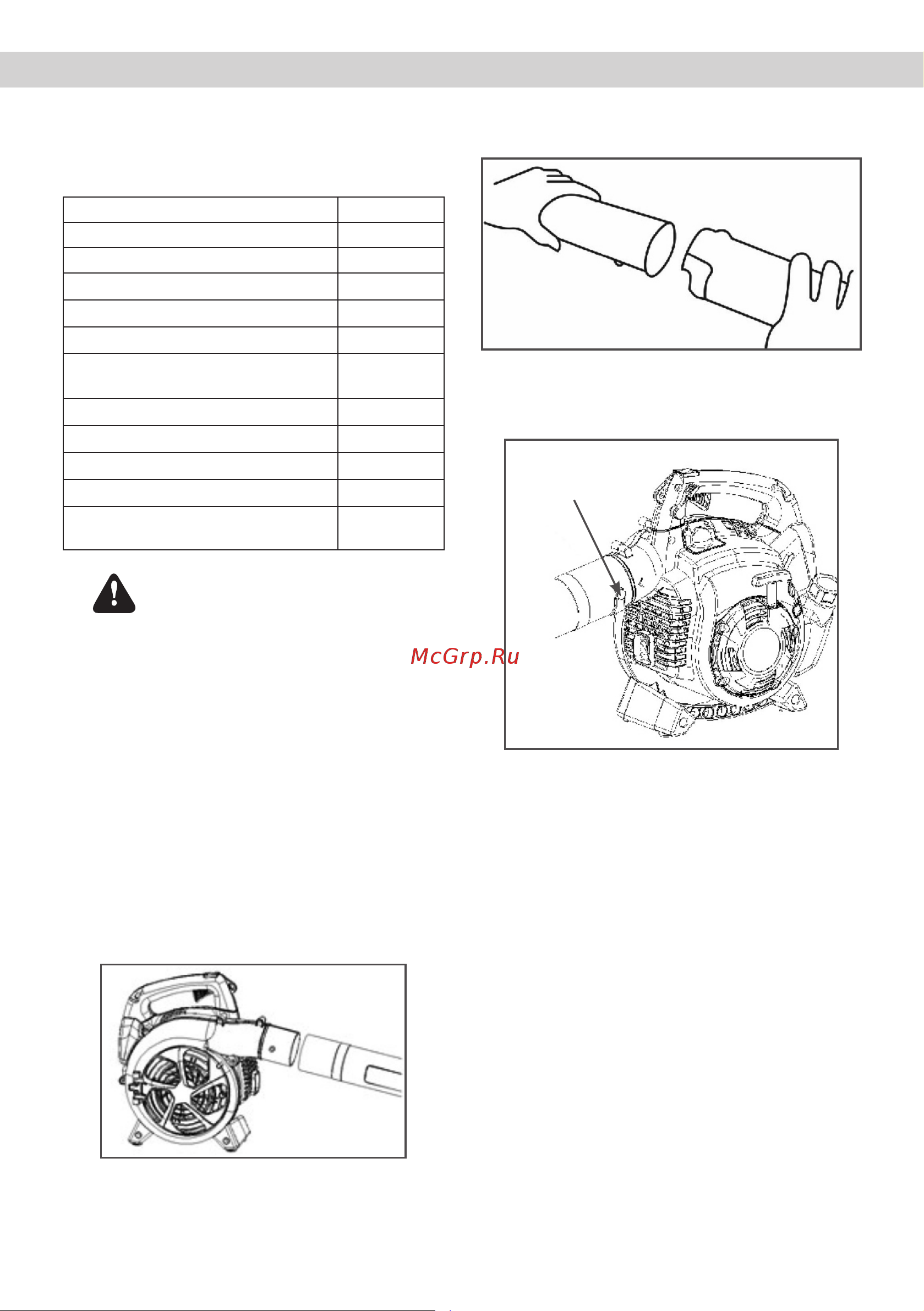

BRAIT BGB-260C 31.02.001.019 [11/32] Сборка
![BRAIT BGB-260C 31.02.001.019 [11/32] Сборка](/views2/1843755/page11/bgb.png)
11
Комплектность устройства представлена в
Таблице 1.
ТАБЛИЦА 1. Комплектность устройства
Наименование Кол-во
Устройство 1 шт.
Руководство по эксплуатации 1 шт.
Трубы напорные
4 шт.
Труба разгрузочная
1 шт.
Мешок для сбора мусора
1 шт.
Ёмкость для приготовления
топливной смеси
1 шт.
Ключ шестигранный 4 мм 1 шт.
Отвертка 1 шт.
Винт 1 шт.
Ключ свечной
Воронка для залива
топливной смеси
1 шт.
1 шт.
ПРИМЕЧАНИЕ!
Производитель оставляет за
собой право без предваритель -
ного уведомления вносить из -
менения в комплектность.
Устройство поставляется в практически со-
бранном состоянии.
Для сборки устройства необходимо выпол-
нить следующее.
В режиме воздуходувного устройства:
1. Извлечь из упаковки содержимое.
2. Установить устройство на ровную гори-
зонтальную поверхность.
3. Установить напорную трубу B на
устройство (см. Рис. 3).
Рис. 3 Установка трубы B
4. Установить напорную трубу А на напор-
ную трубу B (см. Рис. 4).
Рис. 4 Установка трубы А
5. Закрепить напорную трубу B винтом
М5х10 (см. Рис. 5).
винт М5x10
Рис. 5 Закрепление трубы B
В режиме всасывающего устройства (см.
Рис. 6) необходимо:
1. Извлечь из упаковки содержимое.
2. Установить устройство на ровную гори-
зонтальную поверхность.
3. Открыть крышку вентилятора 1 (Рис. 7)
и установить всасывающую трубу D на
устройство.
4. Соединить всасывающие трубы D и
C. Убедитесь, что всасывающая труба
D скошенным концом трубы смотрит
вниз.
