Deutsch | 9
Bosch Power Tools 2 610 017 516 | (3.11.11)
Symbole
Die nachfolgenden Symbole können für den Gebrauch Ihres
Elektrowerkzeugs von Bedeutung sein. Prägen Sie sich bitte
die Symbole und ihre Bedeutung ein. Die richtige Interpretati-
on der Symbole hilft Ihnen, das Elektrowerkzeug besser und
sicherer zu gebrauchen.
Produkt- und Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bitte klappen Sie die Aufklappseite mit der Darstellung des
Elektrowerkzeugs auf, und lassen Sie diese Seite aufgeklappt,
während Sie die Betriebsanleitung lesen.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt zum Trennen und Bohren
von Fliesen (Keramik, Granit, Marmor, Feinsteinzeug, Natur-
stein) ohne Verwendung von Wasser.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Elektrowerkzeuges auf der Gra-
fikseite.
1 Ein-/Ausschalter
2 Verschlussstopfen für Absaugstutzen
3 Zusatzgriff (isolierte Grifffläche)
4 Schutzhaube mit Schnellverschluss
5 Spindel-Arretiertaste
6 Halter für Absaugschlauch
7 Handgriff (isolierte Grifffläche)
8 Spannhebel für Schutzhaube
9 Schleifspindel
10 Aufnahmeflansch mit O-Ring
11 Diamant-Trennscheibe*
12 Spannmutter
13 Zweilochschlüssel für Spannmutter
14 Schnellspannmutter *
15 Indexmarke*
16 Diamant-Trockenbohrer*
17 Gabelschlüssel Schlüsselweite 19 mm*
18 Absaugschlauch
19 Absaugkrümmer
20 Absaugstutzen
21 Absaugadapter
*Abgebildetes oder beschriebenes Zubehör gehört nicht zum
Standard-Lieferumfang. Das vollständige Zubehör finden Sie in
unserem Zubehörprogramm.
Technische Daten
Geräusch-/Vibrationsinformation
Messwerte für Geräusch ermittelt entsprechend EN 60745.
Der A-bewertete Geräuschpegel des Elektrowerkzeugs be-
trägt typischerweise: Schalldruckpegel 100 dB(A); Schall-
leistungspegel 111 dB(A). Unsicherheit K=3 dB.
Gehörschutz tragen!
Schwingungsgesamtwerte a
h
(Vektorsumme dreier Richtun-
gen) und Unsicherheit K ermittelt entsprechend EN 60745:
Trennen von Fliesen (50 mm): a
h
=2,5m/s
2
, K=1,5 m/s
2
.
Der in diesen Anweisungen angegebene Schwingungspegel
ist entsprechend einem in EN 60745 genormten Messverfah-
ren gemessen worden und kann für den Vergleich von Elektro-
werkzeugen miteinander verwendet werden. Er eignet sich
auch für eine vorläufige Einschätzung der Schwingungsbelas-
tung.
Der angegebene Schwingungspegel repräsentiert die haupt-
sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller-
dings das Elektrowerkzeug für andere Anwendungen, mit ab-

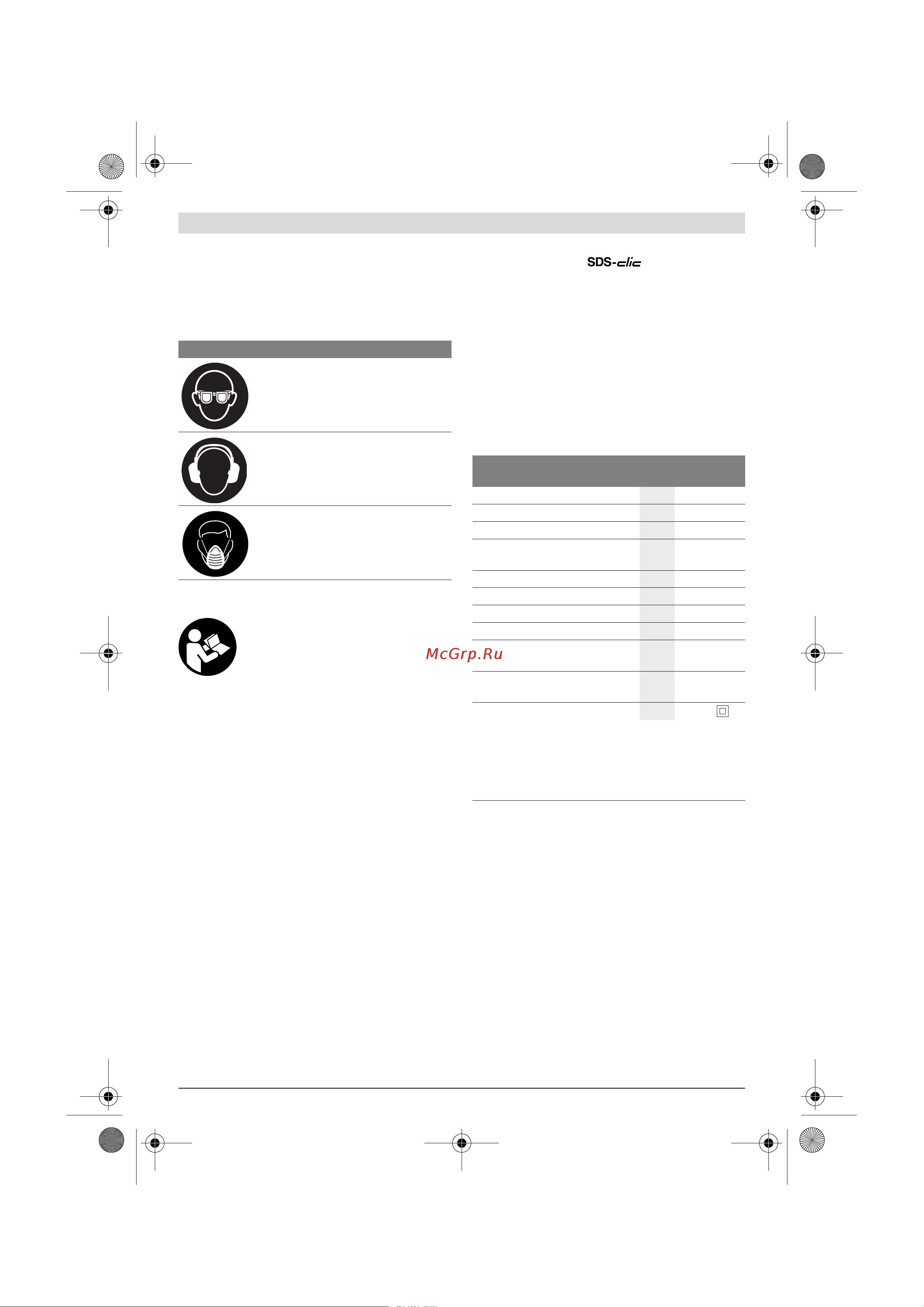

Symbole und ihre Bedeutung
Tragen Sie eine Schutzbrille.
Tragen Sie Gehörschutz. Die Einwirkung
von Lärm kann Gehörverlust bewirken.
Tragen Sie eine Staubschutzmaske.
Trennschleifer GCT 115
Professional
Sachnummer
3 601 C91 0..
Nennaufnahmeleistung
W720
Leerlaufdrehzahl
min
-1
11000
max. Durchmesser Diamant-
Trennscheiben
mm 115
min. Trennscheibendicke
mm 1
max. Trennscheibendicke
mm 3
Aufnahmebohrung
mm 22,2
Schleifspindelgewinde
M 14
max. Gewindelänge der Schleif-
spindel
mm 22
Gewicht entsprechend
EPTA-Procedure 01/2003
kg 1,9
Schutzklasse
/II
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abwei-
chenden Spannungen und in länderspezifischen Ausführungen können
diese Angaben variieren.
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektro-
werkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge
können variieren.
