10 | Deutsch
2 610 017 516 | (3.11.11) Bosch Power Tools
weichenden Einsatzwerkzeugen oder ungenügender Wartung
eingesetzt wird, kann der Schwingungspegel abweichen.
Dies kann die Schwingungsbelastung über den gesamten Ar-
beitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung soll-
ten auch die Zeiten berücksichtigt werden, in denen das Ge-
rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im
Einsatz ist. Dies kann die Schwingungsbelastung über den ge-
samten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz
des Bedieners vor der Wirkung von Schwingungen fest wie
zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk-
zeugen, Warmhalten der Hände, Organisation der Arbeitsab-
läufe.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter
„Technische Daten“ beschriebene Produkt mit den folgenden
Normen oder normativen Dokumenten übereinstimmt:
EN 60745 gemäß den Bestimmungen der Richtlinien
2011/65/EU, 2004/108/EG, 2006/42/EG.
Technische Unterlagen (2006/42/EG) bei:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
13.10.2011
Montage
Schutzvorrichtungen montieren
f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Hinweis: Nach Bruch der Schleifscheibe während des Betrie-
bes oder bei Beschädigung der Aufnahmevorrichtungen an
der Schutzhaube/am Elektrowerkzeug, muss das Elektro-
werkzeug umgehend an den Kundendienst geschickt werden,
Anschriften siehe Abschnitt „Kundendienst und Kundenbera-
tung“.
Schutzhaube mit Schnellverschluss (siehe Bilder A–B)
Öffnen Sie den Spannhebel 8. Setzen Sie die Schutzhaube 4
mit der Codiernocke in die Codiernut am Spindelhals bis der
Bund der Schutzhaube am Flansch des Elektrowerkzeuges
aufsitzt und drehen Sie die Schutzhaube 4 in die gewünschte
Position. Schließen Sie den Spannhebel 8.
f Stellen Sie die Schutzhaube 4 so ein, dass ein Funken-
flug in Richtung des Bedieners verhindert wird.
Hinweis: Die Codiernocke an der Schutzhaube 4 stellt sicher,
dass nur eine zum Elektrowerkzeug passende Schutzhaube
montiert werden kann.
Zusatzgriff
f Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu-
satzgriff 3.
Schrauben Sie den Zusatzgriff 3 abhängig von der Arbeitswei-
se rechts oder links am Getriebekopf ein.
Diamant-Trennscheibe montieren
(siehe Bilder C–E)
f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
f Zum Einsetzen und Wechseln von Diamant-Trennschei-
ben wird das Tragen von Schutzhandschuhen empfoh-
len.
f Diamant-Trennscheiben werden beim Arbeiten sehr
heiß, fassen Sie diese nicht an, bevor sie abgekühlt
sind.
f Verwenden Sie immer eine Diamant-Trennscheibe in
der richtigen Größe und mit der passenden Aufnahme-
bohrung, die den Angaben in den Technischen Daten
entspricht.
f Verwenden Sie nur diamantbesetzte Trennscheiben.
Segmentierte Diamantscheiben dürfen nur negative
Schneidwinkel und maximale Schlitze von 10 mm zwi-
schen den Segmenten aufweisen.
Drücken Sie die Spindel-Arretiertaste 5, um die Schleifspin-
del festzustellen.
f Betätigen Sie die Spindel-Arretiertaste nur bei stillste-
hender Schleifspindel. Das Elektrowerkzeug kann sonst
beschädigt werden.
Lösen Sie die Spannmutter 12 mit dem mitgelieferten Zwei-
lochschlüssel 13 und nehmen Sie sie ab.
Reinigen Sie die Schleifspindel 9 und alle zu montierenden
Teile.
Beachten Sie die Abmessungen der Schleifwerkzeuge. Der
Lochdurchmesser muss zum Aufnahmeflansch passen. Ver-
wenden Sie keine Adapter oder Reduzierstücke.
Achten Sie bei der Verwendung von Diamant-Trennscheiben
darauf, dass der Drehrichtungspfeil auf der Diamant-Trenn-
scheibe und die Drehrichtung des Elektrowerkzeuges (siehe
Drehrichtungspfeil auf dem Getriebekopf) übereinstimmen.
Drücken Sie die Spindel-Arretiertaste 5, um die Schleifspin-
del festzustellen.
Schrauben Sie die Spannmutter 12 auf und ziehen Sie diese
mit dem Zweilochschlüssel 13 fest.
f Überprüfen Sie nach der Montage des Schleifwerkzeu-
ges vor dem Einschalten, ob das Schleifwerkzeug kor-
rekt montiert ist und sich frei drehen kann. Stellen Sie
sicher, dass das Schleifwerkzeug nicht an der Schutz-
haube oder anderen Teilen streift.

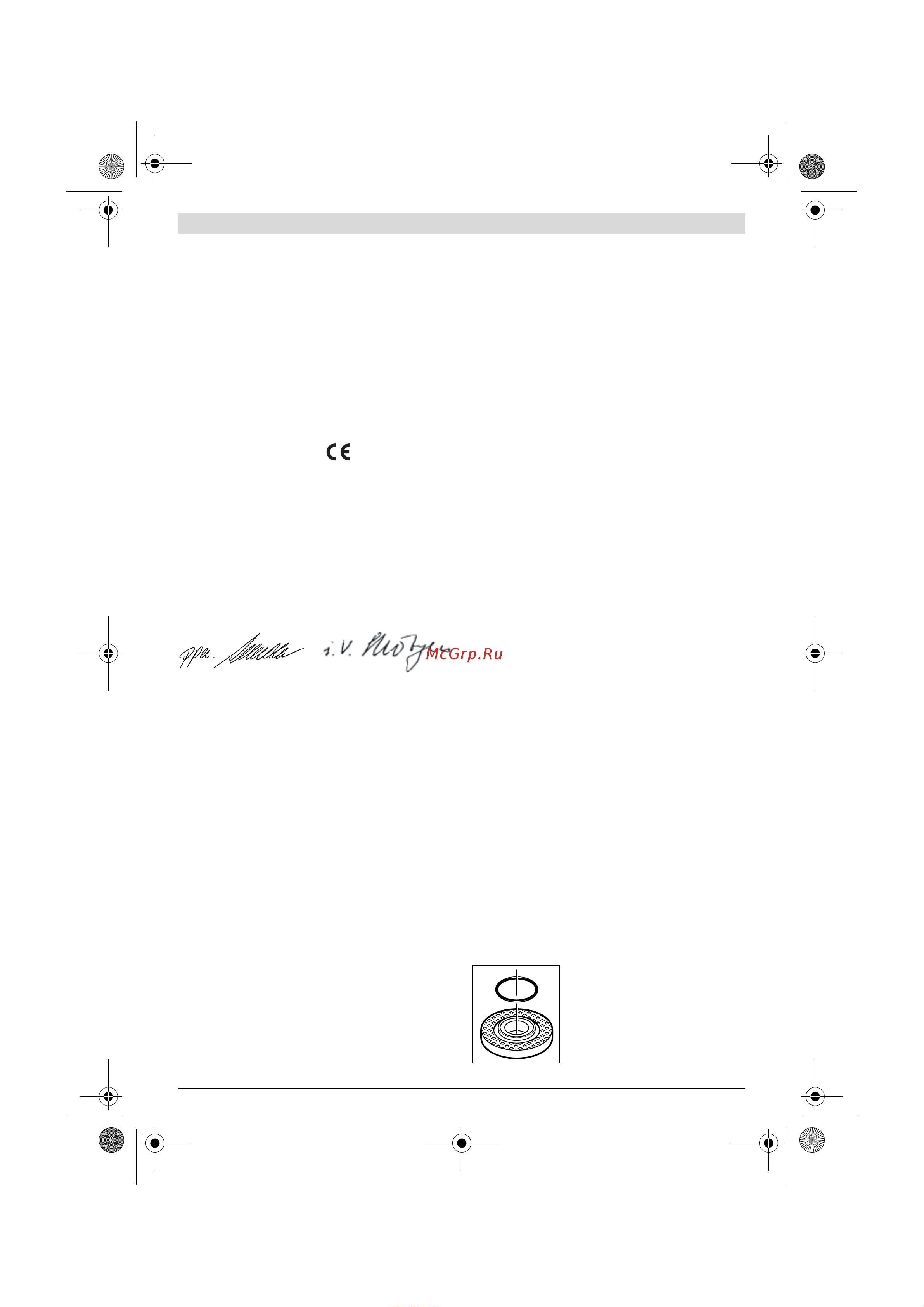

Im Aufnahmeflansch 10 ist um den Zen-
trierbund ein Kunststoffteil (O-Ring)
eingesetzt. Fehlt der O-Ring oder ist
er beschädigt, muss der Aufnahme-
flansch 10 vor der Weiterverwendung
unbedingt ersetzt werden.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Engineering Director
PT/ESI
OBJ_BUCH-1502-001.book Page 10 Thursday, November 3, 2011 3:02 PM
