КРАСКОПУЛЬТ

ПНЕВМАТИЧЕСКИЙ

Руководство по эксплуатации

Модель 06453-1.4

Перед эксплуатацией пневматического краскопульта внимательно изучите настоящее руководство

по эксплуатации и строго выполняйте содержащиеся в нем требования.

Храните данное руководство в течение всего срока службы изделия.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Назначение

Краскопульт предназначен для нанесения лако-

красочных покрытий на поверхности изделий из

различных материалов, таких как металл, пластик,

дерево и т. д.

Описание и принцип работы

изделия

Краскопульт состоит из корпуса (1) в форме пи-

столета, на котором сверху закреплен бачок (6), в

который заливается разведенная до необходимой

консистенции краска. В передней части корпуса

имеется сопло с гайкой (2) и запорная игла (3). Во

избежание засорения сопла (2) бачок (6) снаб-

жен фильтром (5). На корпусе краскопульта (1)

размещены: курок (4) гайка регулировочная кур-

ка (8), гайка регулировочная распыления краски

(9), гайка регулировочная подачи воздуха (10) и

штуцер (7), к которому подсоединяется шланг

подачи воздуха от компрессора.

Краскопульт работает следующим образом.

При нажатии на курок (4) открывается запорный

клапан, и давление от компрессора поступает

в корпус (1) пистолета. При дальнейшем нажа-

тии на курок запорная игла (3) начинает откры-

вать отверстие в форсунке (2) и воздух, увлекая

за собой краску из бачка (6), вылетает из сопла

изделия в виде воздушно-капельной смеси. Ре-

гулировочная гайка распыления краски (10) по-

зволяет регулировать подачу краски в рабочую

зону. Регулировочная гайка формы факела (9) по-

зволяет изменять форму факела. При полностью

завернутой гайке (9) пятно распыления факела

имеет круглую форму. Постепенное откручивание

гайки (9) приводит к сжатию пятна по толщине в

эллипс и далее – в полосу. Поворотом воздуш-

ной головки (2) при отпущенной гайке достигается

требуемый угол плоскости факела распыления.

Порядок работы

■ Убедитесь, что компрессор или альтернатив-

ный источник давления выключен;

■ при работе с компрессором строго соблюдай-

те приложенное к нему руководство по экс-

плуатации;

■ подсоедините шланг компрессора к штуцеру

краскораспылителя;

■ установите сверху корпуса краскопульта бачок

с фильтром;

■ налейте в бачок разбавленную до необходимой

консистенции краску (не более 3/4 объема);

■ включите компрессор;

■ перед началом работы отрегулируйте факел

распыления на пробной детали;

■ приведите пистолет в рабочее положение: ба-

чок с краской расположен вертикально, сопло

находится на расстоянии 140-260 мм от окра-

шиваемой поверхности;

■ нажмите курок и начинайте покраску;

■ старайтесь держать пистолет перпендикулярно

окрашиваемой поверхности;

■ сохраняйте минимальную дистанцию между

пистолетом и окрашиваемой поверхностью.

По окончании работы следует:

■ выключить компрессор;

■ отсоединить пневмошланг от пистолета;

■ слить из бачка оставшуюся краску;

■ промыть пистолет, для чего необходимо ра-

зобрать сопло, снять бачок с фильтром и про-

мыть детали в промывочной жидкости; Не сле-

дует опускать пистолет целиком в промывоч-

ную жидкость.

Меры предосторожности

■ Соблюдайте чистоту и порядок на рабочем

месте;

■ не допускайте к работе с данным оборудова-

нием необученный персонал;

■ убедитесь в исправности оборудования перед

началом работы;

Комплектация

Пистолет в сборе 1 шт.

Бачок 1 шт.

Руководство по эксплуатации 1 экз.

Артикул

Диаметр

сопла, мм

Расчетное

давление,

бар

Расход

воздуха,

л/мин

Рабочее

расстояние

напыления,

мм

Вместимость

бачка, мл

06453-1.4 1.4 мм 3– 4 бар 170 –310 л/мин 140– 260 мм 0.6 л

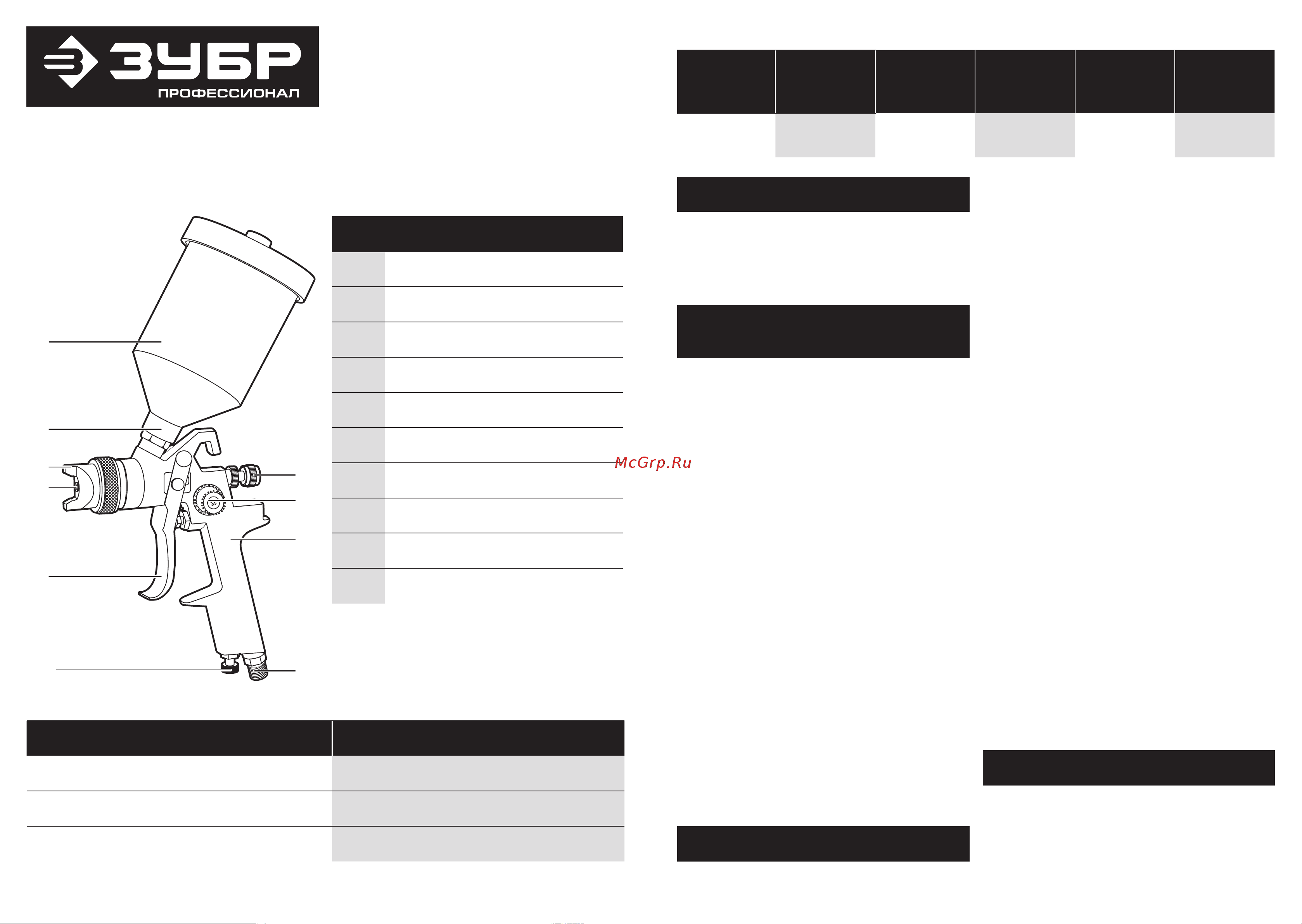

Рисунок

1 Корпус

2 Сопло с гайкой

3 Запорная игла

4 Курок

5 Фильтр (не показан)

6 Бачок

7 Штуцер

8 Регулятор курка

9 Регулятор формы факела

10 Регулятор подачи воздуха
