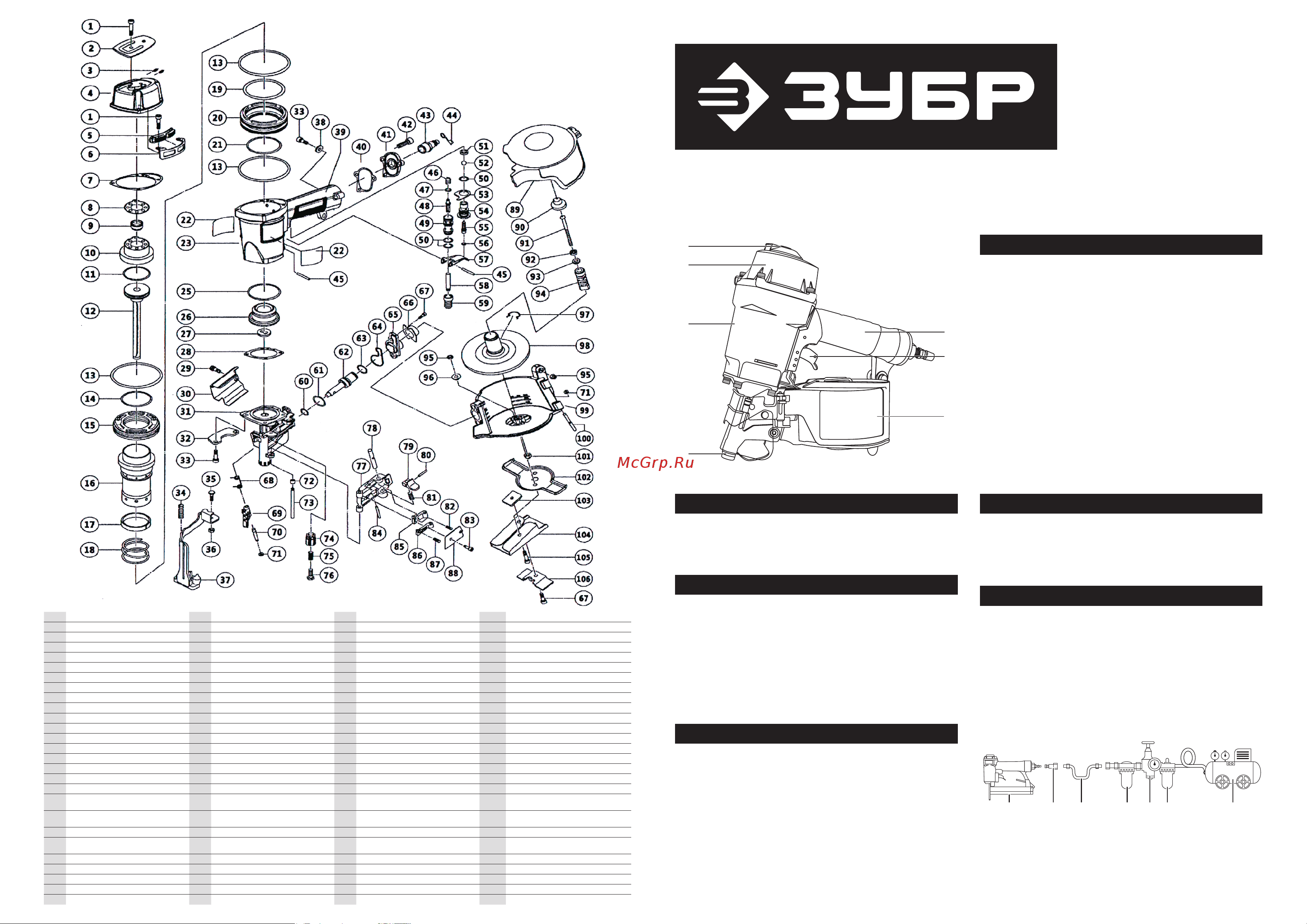

ПНЕВМАТИЧЕСКИЙ НЕЙЛЕР
С БАРАБАННЫМ МАГАЗИНОМ
Арт. 31920
1
2
7
3
4
5
6
Назначение
Предназначен для производства паллет (поддонов) и других
изделий из дерева, таких как тара, ящики и упаковка с гвоздя-
ми барабанного типа. Запрещено использовать инструмент для
иных целей, кроме как по прямому назначению.
Общая информация
К работе с пневматическим инструментом допускается персо-
нал, прошедший предварительное обучение, знающий устрой-
ство инструмента, технику безопасности и меры предосторож-
ности при эксплуатации.
Общие требования безопасности при работе с инструментом
установлены в СТБ ЕН 792-13-2007.
Вибрационные параметры инструмента соответствуют требова-
ниям ГОСТ 17770-86. Шумовые характеристики соответствуют
требованиям ГОСТ 12.2.030-2000.
Технические характеристики
Тип и размер гвоздей: CRN (2245 мм)
Количество скоб в магазине: 120 шт.
Штуцер: 3/8"
Рабочее давление: 68 атм
Звуковое давление: 95.2 дБ
Звуковая мощность: 106.3 дБ
Среднее значение виброускорения: 4.2 м/с
Расход воздуха: 1.5 л/удар
Вес: 2.75 кг
Комплект поставки
1. Нейлер
2. Шестигранный ключ
3. Смазка
4. Инструкция по эксплуатации
Инструкция по применению
1) Перед первым использованием необходимо смазать инстру-
мент. Для этого используйте минеральное масло SAE №10
или аналогичное масло для пневматического инструмента.
Использование других видов масла может повлечь ухудше-
ние рабочих характеристик или поломку пневмоинструмен-
та. Каждые 34 часа осуществляйте смазку. Для надежной
работы используйте в системе влагоотделитель и смазчик.
2) Соберите пневматическую систему согласно схеме 1:
à – íåéëåð, á – øòóöåð, â – âîçäóøíûé øëàíã, ã – ñìàç÷èê,
ä – ìàíîìåòð, å – âëàãîîòäåëèòåëü, æ – êîìïðåññîð.
àáâãäå æ
Ñõåìà 1
3) Заполните магазин гвоздями соответствующего типораз-
мера (CRN).
Общая схема расположения частей
1. Корпус нейлера
2. Крышка цилиндра
3. Опора
4. Магазин
5. Спусковой крючок
6. Рукоятка
7. Выхлоп
1 Болт M5 x 30 29 Болт M5 x 8 56 Уплотнительное кольцо 2.8 x 1.8 83 Болт М4 х 10
2 Крышка выхлопа 30 Кожух 57 Курок 84 Штифт Ø3 x 28
3 Болт M5 x 6 31 Опора 58 Нажимной рычаг 85 Пробка
4 Крышка цилиндра 32 Кожух опоры 59 Заглушка 86 Заглушка
5 Вставка 33 Болт M5 x 25 60 Уплотнительное кольцо 8.75 x1.8 87 Пружина
6 Упор 34 Пружина 61 Уплотнительное кольцо 14.2 x 1.9 88 Крышка
7 Прокладка 35 Регулировочный винт 62 Поршень 89 Крышка магазина
8 Прокладка 36 Гайка M5 63 Уплотнительное кольцо 11.2 x 1.8 90 Винт
9 Втулка 37 Предохранительная скоба 64 Прокладка 91 Машинный винт M4 x 50
10 Клапан выхлопа 38 Шайба 65 Крышка подающего поршня 92 Пружинная шайба Ø4
11 Кольцо 30.5 x 3.5 39 Рукоять 66 Втулка магазина 93 Шайба Ø4
12 Поршень 40 Прокладка 67 Винт M5 x 10 94 Вал держателя
13 Кольцо 65 x 2 41 Крышка корпуса 68 Пружина 95 Гайка M5
14 Кольцо 41.5 x 2.4 42 Болт M5 x 20 69 Распределитель 96 Уплотнитель
15 Уплотнительное кольцо цилиндра 43 Штуцер 70 Регулятор 97 Пружина
16 Цилиндр 44 Заглушка 71 Вал 98 Опора
17 Кольцо цилиндра 45 Штифт 3 x 30 72 Кольцо 99 Корпус магазина
18 Пружина 46 Пружина плунжера 73 Направляющая 100 Пин
19 Кольцо 56 x 2.4 47
Уплотнительное кольцо
плунжера 3 x 1.8
74 Стопорный вал 101 Гайка M4
20
Уплотнительное кольцо
цилиндра
48 Поршень 75 Пружина 102 Предохранитель магазина
21 Кольцо 47 x 2.4 49 Втулка клапана 76 Болт 103 Пластинчатая гайка
22 Этикетка 50 Уплотнительное кольцо 11.8 x 1.5 77 Защита 104
Шестигранник направляющего
основания
23 Корпус 51 Уплотнение клапана 78 Блокиратор 105 Болт M5 x 14
25 Кольцо 43.5 x 2.65 52 Шарик Ø7.14 79 Замок 106 Направляющая
26 Демпфер 53 Клапанная пластина 80 Штифт Ø3 x 10
27 Шайба 54 Втулка пускового клапана 81 Пружина
28 Прокладка корпуса 55 Спусковой поршень 82 Стопорная пружина
