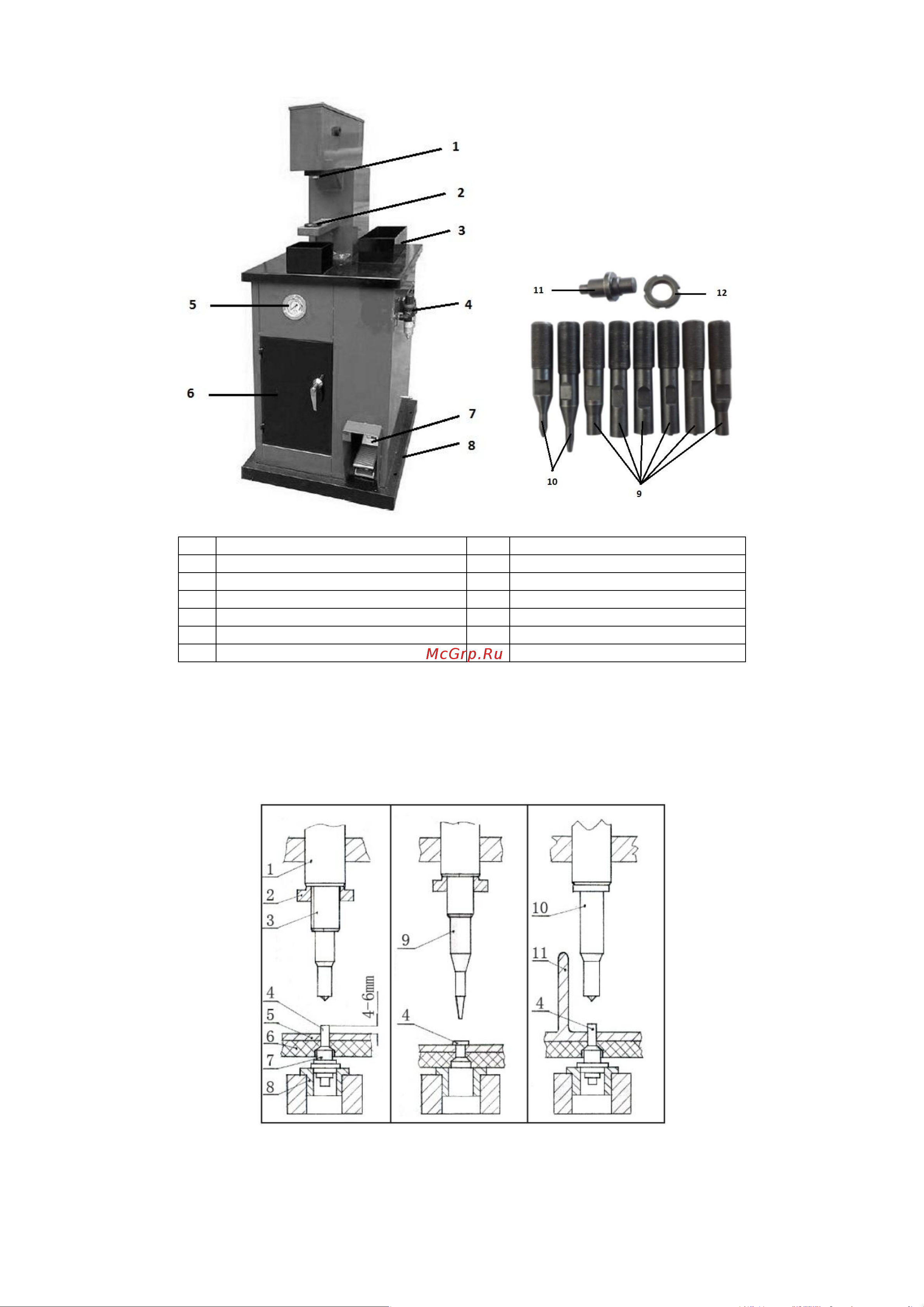

4. Устройство и комплектация.

№

Название

№

Название

Шток

Педаль подачи воздуха

Подложка наковальни

Основание

Ящик для пуансонов

Заклепочные пуансоны

Воздушный фильтр с редуктором

Пуансоны для удаления заклепок

Манометр

Наковальня

Ящик для расходных материалов

Контргайка

5. Принцип работы

5.1. Источником питания для станка NR6 является сжатый воздух, подаваемый от внешнего источника (в комплект не входит).

Рабочее давление воздуха регулируется при помощи редуктора и выставляется по манометру следующим образом:

- 0,5-0,6 МПа при клепке алюминиевых заклепок;

- 0,7-1,0 МПа при клепке медных заклепок.

рис. 2-1 рис. 2-2 рис. 2-3

1 - шток, 2 - контргайка, 3 - заклепочный пуансон, 4 - заклепка, 5 - тормозная колодка, 6 - накладка, 7 - наковальня, 8 - подложка

наковальни, 9 - пуансон для удаления заклепок
