5.2. Удаление старых заклепок (рис. 2-2).
Для снятия изношенной накладки с тормозной колодки необходимо удалить заклепки.
- Вверните пуансон (9) в резьбовое отверстие штока (1) до нужной длины и зафиксируйте при помощи контргайки (2).
- Удалите наковальню (7), если она использовалась для предыдущей операции.
- Установите тормозную колодку на основание наковальни (8) так чтобы центр удаляемой заклепки совпадал с центром пуансона.
- Нажмите на педаль. При этом шток пойдет вниз и пуансон выпрессует заклепку.
5.3. Установка новых заклепок (рис. 2-1).
Для установки новой накладки на тормозную колодку необходимо:
- Вверните пуансон (3) соответствующего диаметра в резьбовое отверстие штока (1) до нужной длины и зафиксируйте при помощи
контргайки (2).
- Установите наковальню (7), вверху должна быть сторона, имеющая аналогичный диаметр заклепке.
- Поместите заклепку в отверстие тормозной колодки, широким концом вниз на верхней части наковальни. Выровняйте центр
заклепку с центром пуансона.
- Нажмите на педаль. При этом шток пойдет вниз и пуансон запрессует заклепку.
5.4. У некоторых грузовых автомобилей внутренний ряд заклепок на тормозной колодке находится очень близко ребру жесткости.
При заклепке обычным способом, контргайка (2) будет упираться в ребро и операция не может быть выполнена.
Для этого типа колодок, контргайка (2) может быть удалена, при удалении и установке заклепок (рис. 2-3).
5.5. Регулярно (не реже 1 раза за 12 операционных часов) смазывайте шток, пуансоны, втулки и другие движущиеся части.
6. Советы по установке заклепок.

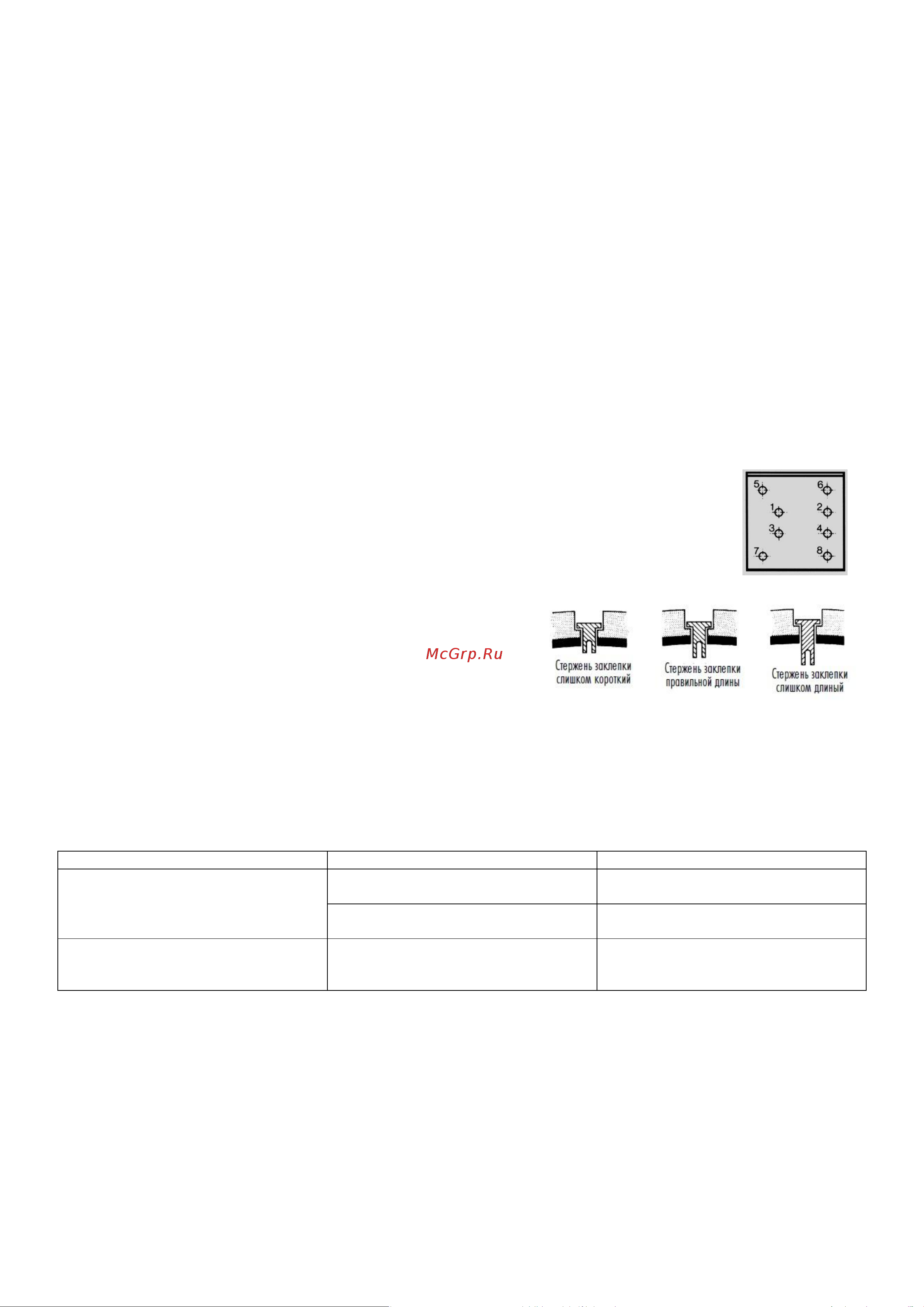

6.1. Клепку начинайте с внутренних заклепок и далее в порядке, указанном на рис. 3. Клепальное усилие
должно сохраняться хотя бы в течение 1 сек. Если заклепка происходит слишком долго, она может
деформироваться, особенно для алюминиевых заклепок. По окончании произведите оценку качества
клёпки. Проверьте образование замыкающей головки заклепки. Видимые изменения тормозной накладки,
такие как, трещины или образование расколов по отношению к колодкам, являются недопустимыми, также
как и неровности и надрывы на замыкающих головках заклёпок.
рис. 3.
6.2. Условием качественной замыкающей головки является правильной
выбор длины заклёпки. Для колодок с неравномерной толщиной
металлического пластины рекомендуется использовать заклёпки разной
длины в соответствии с рекомендациями изготовителя тормозов.
Ориентировочное соотношение: Длина выступающей над башмаком
части стержня заклепки = 0,7 х диаметр стержня заклепки. Так, заклепка
диаметром 8 мм (для тормозных накладок больших коммерческих
автомобилей), должна выступать над башмаком примерно на 5,0-5,5 мм. рис. 4.
6.3. Проблемы качества клепания может быть обусловлены неправильной центровкой или отклонением заклепки от вертикали.
Проверяйте, правильно ли установлена наковальня, выровнен ли центр заклепки с ее центром, плотно ли прижата заклепка к
наковальне. Отклонение пуансона может вызывать неплотная затяжка контргайки, проверяйте ее перед началом работ.
7. Возможные неисправности и способ устранения.
Неисправность
Возможная причина
Способ устранения
Сила давления пуансона не является
достаточной для проведения работ.
Низкое входное давление.
Увеличьте давление при помощи
редуктора.
При слишком частой работе, давление
может упасть.
Подождите несколько секунд, пока
давление возрастет до нормального
При нажатии на педаль не происходит
никаких действий.
Сжатый воздух не поступает в механизм.
Проверьте подачу воздуха от
компрессора, состояние шланга и открыт
ли редуктор.
8. Гарантия.
8.1. Гарантийный период: Один год с момента покупки.
8.2. Бесплатная гарантия касается только дефектов в материале и качестве, исключая любое другое несоответствующее действие.
8.3. Гарантия не распространяется на станки, имеющий конструктивные изменения, механические или технические повреждения,
следы коррозии, химического воздействия вызванные использованием не по назначению или с нарушением правил и норм
эксплуатации и хранения.
www.nordberg.ru тел./факс: 8-800-550-5350 e-mail: info@nordberg.ru
