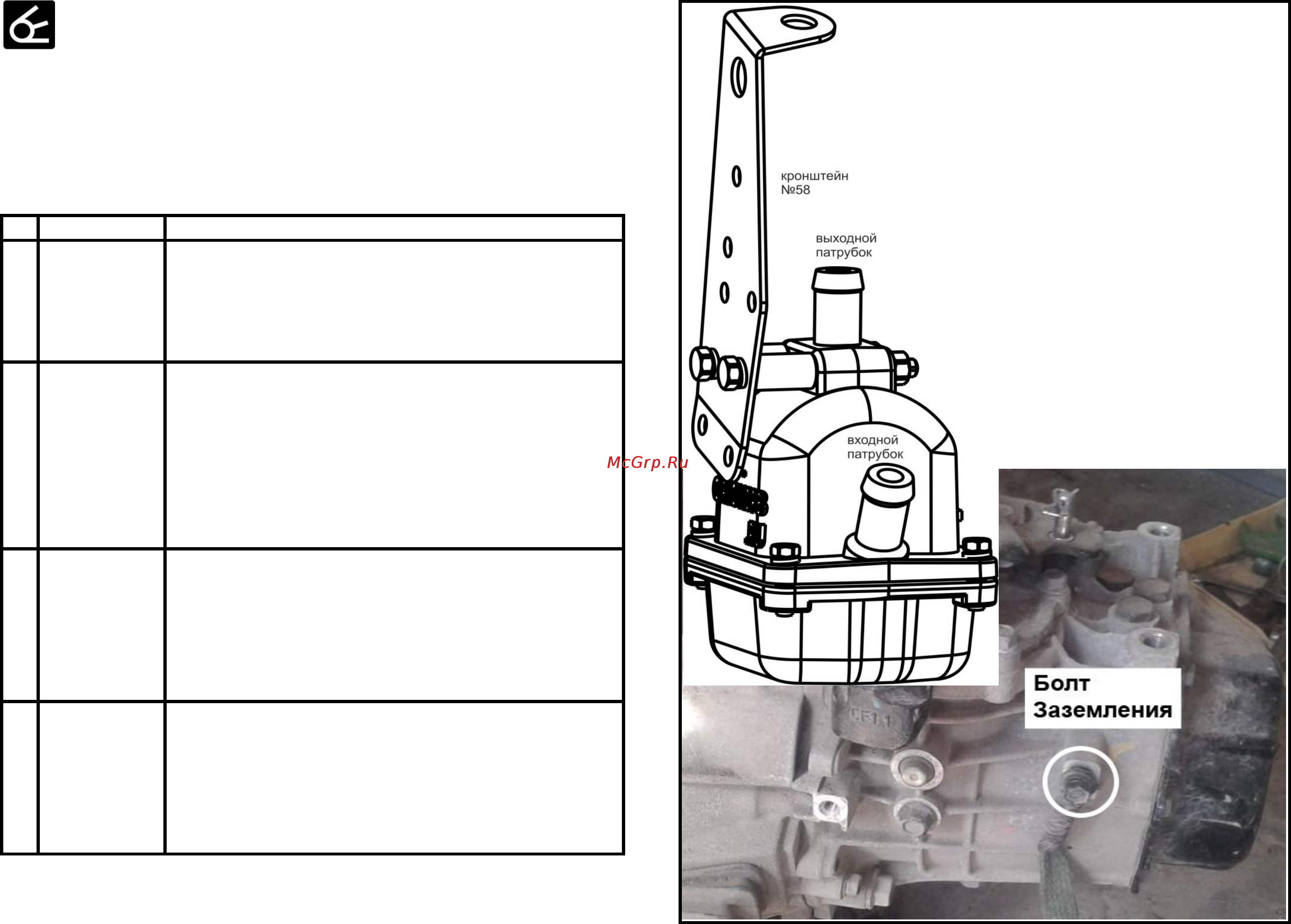

Рис. 2.1
№
НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: гаечные ключи, отвѐртка (для
затяжки хомутов), нож (для резки шланга), ѐмкость для
слива ОЖ, воронка.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая
жидкость (ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: (выходной рукав) Lвых = 530
мм, (входной рукав) длина Lвх = 830 мм, лучше подрезать
по месту.
Закрепите кронштейн №58 на подогревателе шпильками
через втулки №50, как на Рис. 2.1, под гайки проложите
шайбу гровера.
Рис. 2.2
Наденьте рукава резиновые на соответствующие
патрубки подогревателя.
Закрепите соединения хомутами S 16-25.
Снимите защиту картера.
Открутите сливную пробку на радиаторе и слейте
охлаждающую жидкость.
Снимите воздушный фильтр.
Открутите болт крепления массы на коробке передач. Рис.
2.2.
Установите подогреватель, зафиксируйте болтом.
Выберите место разреза на патрубке отводящем ОЖ из
отопителя салона. Рис. 2.3.
Разрежьте шланг.
Наденьте хомуты S 20-32 на шланги.
Вставьте тройник №2 в разрез так, чтобы боковой отвод
был направлен вниз к подогревателю.
Затяните все хомуты.
4
Монтаж
входного
тройника №2
20-14-20
монтаж предпускового подогревателя охлаждающей жидкости
Подготовка к
монтажу
1
Hyundai Solaris 2011г. С двигателем G4FА 1,4 л, МКПП
Приложение №2
Монтаж
подогревателя
3
2
Подготовка
подогревателя
к монтажу
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 30
