Dell Inspiron 7737-8717 [10/61] Последовательность действий
![Dell Inspiron 7737-8717 [10/61] Последовательность действий](/views2/1106706/page10/bga.png)
10
| Извлечение аккумулятора
Извлечение аккумулятора
ПРЕДУПРЕЖДЕНИЕ. Перед началом работы с внутренними компонентами компьютера
прочитайте инструкции по технике безопасности, прилагаемые к компьютеру
«Перед работой с внутренними компонентами компьютера» на стр. 7. После завершения
работ с внутренними компонентами компьютера следуйте инструкциям, приведенным
в разделе «После выполнения работ с внутренними компонентами компьютера» на
стр. 9. Дополнительные сведения по вопросам безопасности см. на веб6странице,
посвященной соответствию нормативам: dell.com/regulatory_compliance.

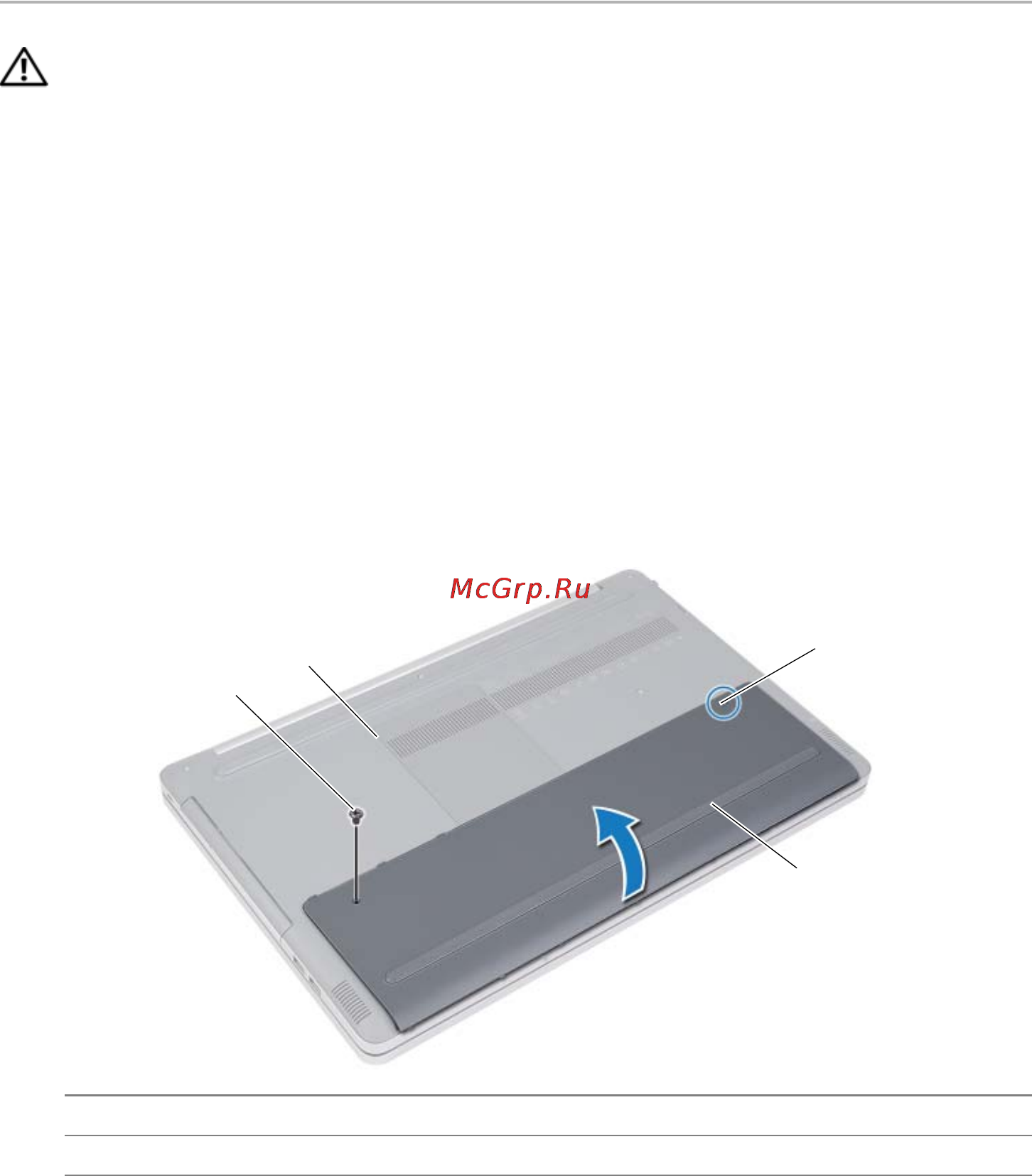

Последовательность действий
1
Закройте дисплей и переверните компьютер.
2
Выкрутите винты крепления крышки аккумулятора к корпусу компьютера.
3
Ослабьте невыпадающий винт крепления крышки аккумулятора к корпусу компьютера.
4
Выньте крышку аккумулятора.
1
винт
2
основание компьютера
3
невыпадающий винт
4
крышка аккумулятора
1
2
1
3
2
4
