Извлечение системной платы |
43
Последовательность действий
1

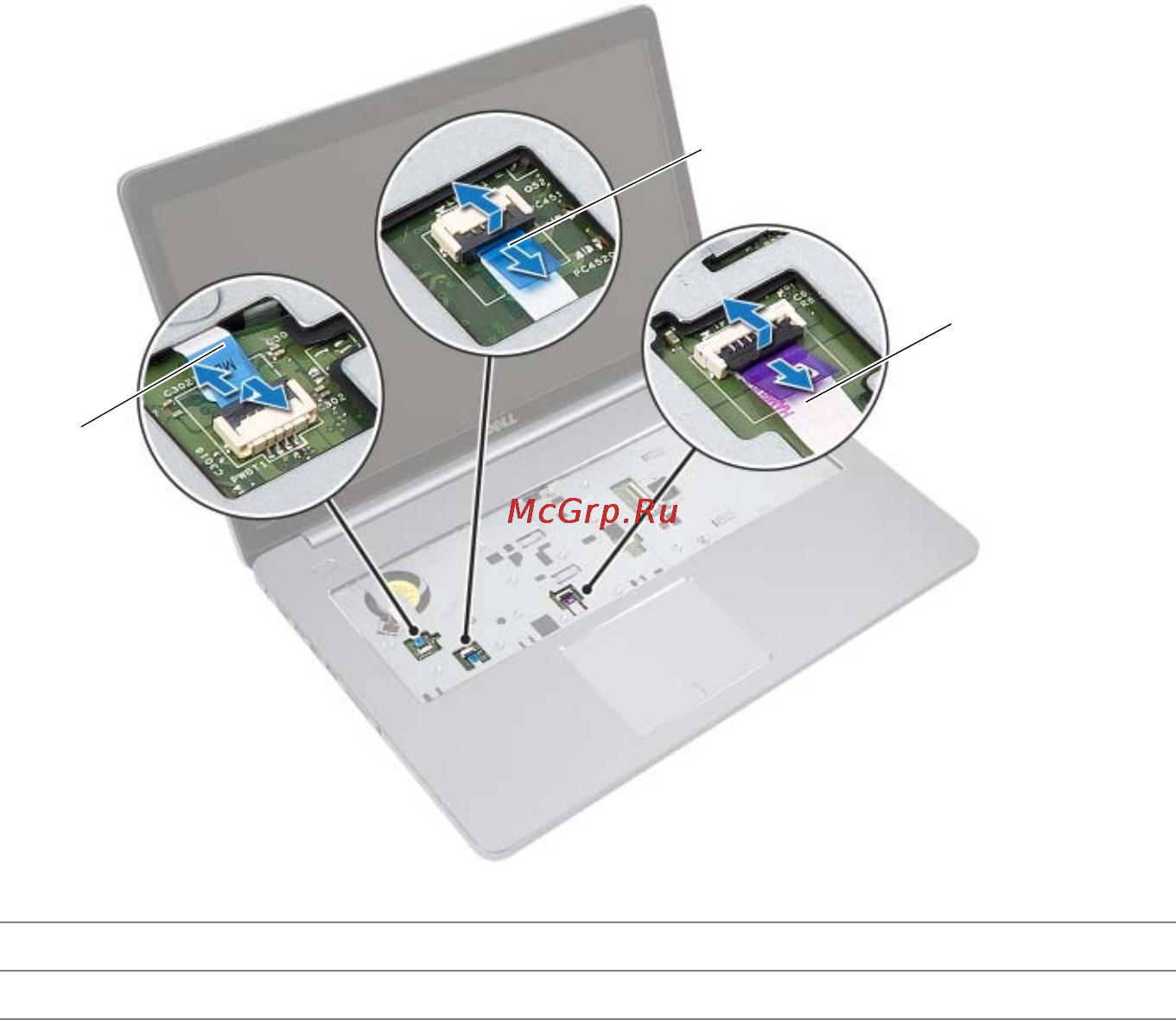

Переверните компьютер и снимите крышку дисплея.
2
Приподнимите защелку и отсоедините кабель панели индикаторов.
3
Приподнимите защелку и отсоедините кабель сенсорной панели.
4
Приподнимите защелку и отсоедините кабель кнопки питания.
1
кабель кнопки питания
2
кабель панели индикаторов
3
кабель сенсорной панели
3
2
1
