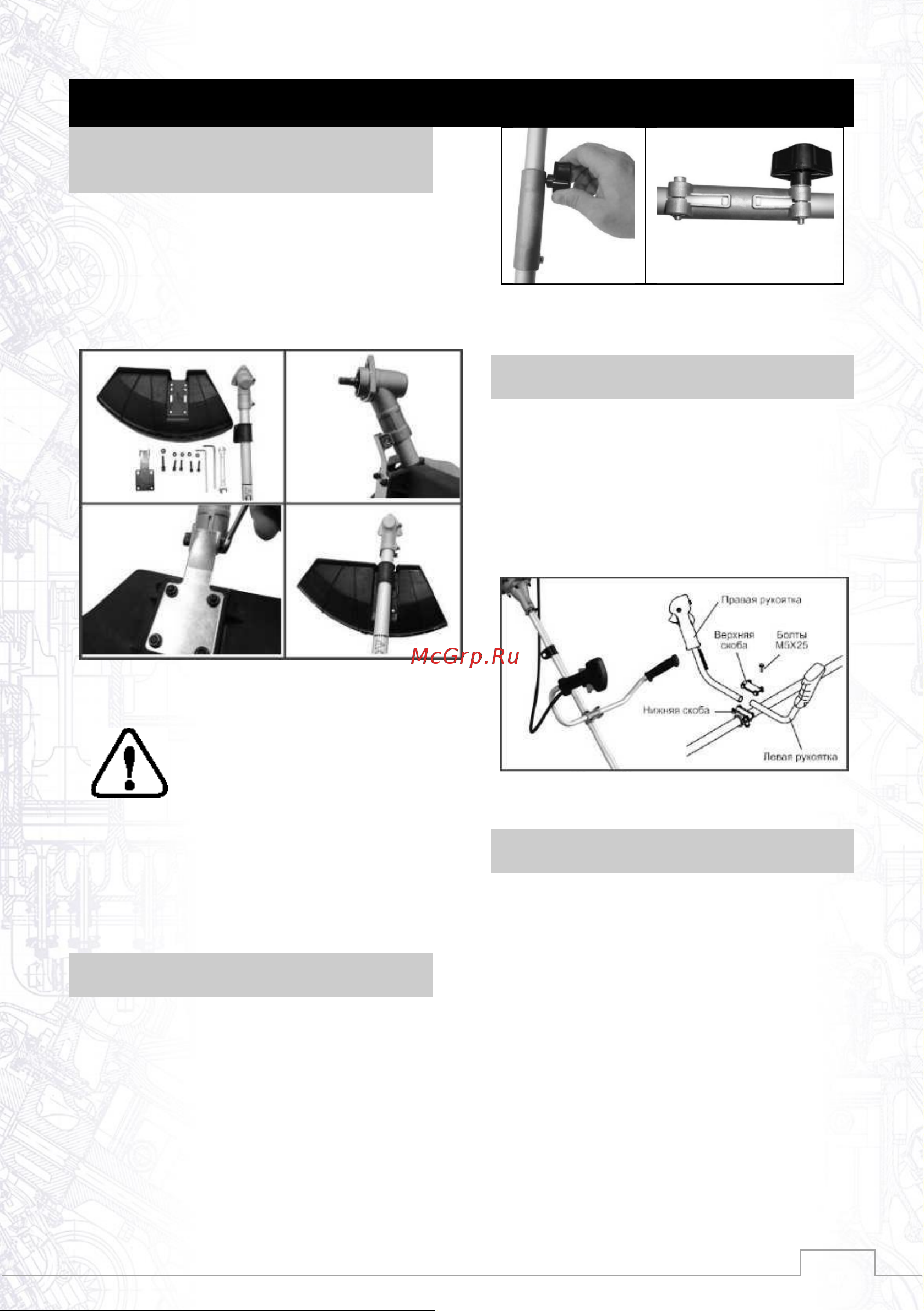

9
СБОРКА
УСТАНОВКА ЗАЩИТНОГО
КОЖУХА
Установите на штангу защитный кожух и
зафиксируйте его болтами (Рис.2).
Место установки болтов указано на
кожухе. Оно зависит от того, что
устанавливается — нож или
триммерная головка.
Рис.2 Установка защитного кожуха
ВНИМАНИЕ!
При работе с триммерной головкой
необходимо установить на кожух
фартук с ножом для обрезки корда.
При работе ножом фартук
необходимо снять с кожуха.
СБОРКА ШТАНГИ
Ослабьте на соединительной муфте
пластиковую гайку (Рис.3А). Установите
нижнюю часть штанги в
соединительную муфту. Убедитесь в
том, что фиксаторы штанги заняли свое
место (Рис.3В). Закрутите пластиковую
гайку, тем самым обеспечивается
плотность соединения.
Рис.3 Сборка штанги (для моделей с
разъемной штангой)
УСТАНОВКА РУКОЯТОК
Установите рабочую рукоятку на штангу
так, как показано на Рис.4. Перед
окончательной затяжкой болтов
отрегулируйте рукоятку по высоте и
углу наклона ручек, как вам удобнее
для работы.
Рис.4 Установка рукояток
УСТАНОВКА НОЖА ДЛЯ ТРАВЫ
Установите на редуктор защитную
чашку (А) Рис.5. Установите на редуктор
защитную шайбу (В). При установке
посадочное отверстие в ноже должно
точно совпасть с выступом на шайбе (С).
Установите прижимную шайбу ножа и
закрутите гайку крепления ножа (левая
резьба) (D).
Совместите отверстие в чашке
редуктора и защитной шайбе
редуктора. Установите в отверстие
металлический стопор и затяните гайку
крепления ножа.
