Champion 241-16"-3/8-1,3-56+ подарочный набор A241-16 [10/36] Основные узлы и органы
10
7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ
ПРИНЦИП РАБОТЫ БЕНЗОПИЛЫ
Бензопила относится к механизмам, приводимым в действие одноцилиндровым двух-
тактным бензиновым двигателем. Вращающийся коленчатый вал двигателя через сце-
пление центробежного типа передает крутящий момент на ведущую звездочку, кото-
рая приводит в движение пильную цепь.
3
1 54
6

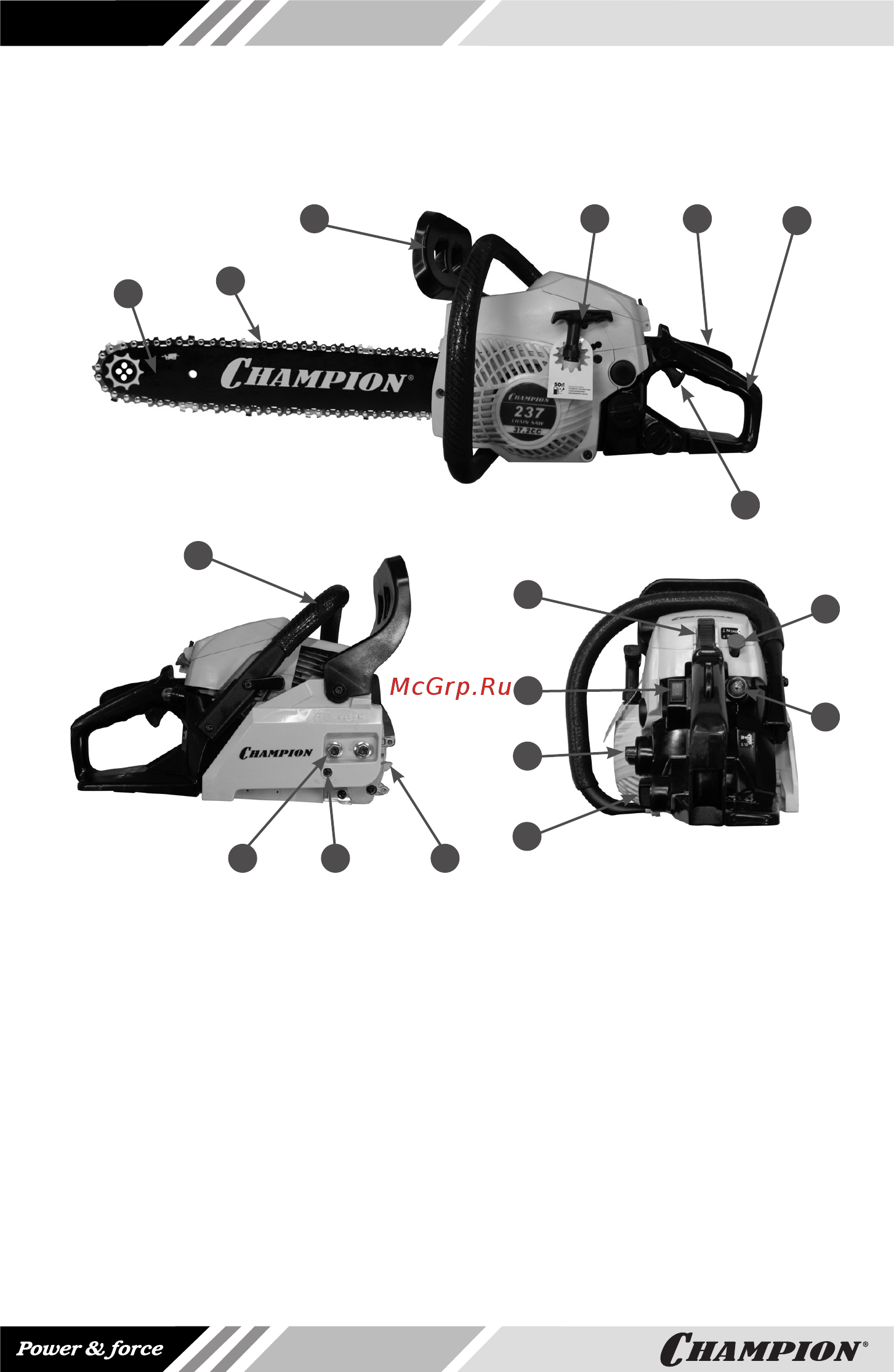

Рис. 1 Основные узлы и органы управления
1. Ручка тормоза
2. Цепь пильная
3. Шина направляющая
4. Ручка стартера
5. Рычаг блокировки
курка газа
6. Рукоятка задняя
7. Курок газа
8. Защелка крышки воздушного
фильтра
9. Рычаг управления воздушной
заслонкой
10. Насос ручной топливный
11. Пробка топливного бака
12. Пробка масляного бака
13. Выключатель зажигания
14. Упор зубчатый
15. Рукоятка верхняя
16. Шестерня натяжителя цепи
17. Гайки крепления крышки
шины
141617
10
9
12
11
7
15
2
13
8
