10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВИДЫ РАБОТ И СРОКИ
ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Все работы по обслуживанию пилы,
кроме пунктов, перечисленных в этом
руководстве по эксплуатации, долж-
ны выполняться в авторизированном
сервисном центре. Сроки проведения
технического обслуживания относятся
только к нормальным условиям эксплу-
атации. При экстремальных условиях
эксплуатации (сильная запыленность,
пиление сухой древесины и т.п.) или
более длительной ежедневной работе,
указанные интервалы следует сокра-
тить. Виды выполняемых работ и сроки
обслуживания указаны в Таблице 3.
ОСТОРОЖНО!
Все работы по техническому
обслуживанию выполняются
в защитных перчатках на хо-
лодном двигателе.
ОБСЛУЖИВАНИЕ ВОЗДУШНОГО
ФИЛЬТРА
Загрязнение воздушного фильтра может
препятствовать поступлению воздуха
для образования воздушно-топливной
смеси. Для предотвращения неисправ-
ностей двигателя надо осуществлять
регулярное обслуживание воздушного
фильтра. При работе в условиях повы-
шенной запыленности необходимо чаще
обслуживать воздушный фильтр.
ВНИМАНИЕ!
Никогда не работайте пилой
без воздушного фильтра, с
грязным или поврежденным
воздушным фильтром. Пыль и грязь
будут попадать в двигатель, что при-
ведет к его поломке. Выход из строя
карбюратора или двигателя при рабо-
те без фильтра, с грязным или повреж-
денным воздушным фильтром не подле-
жит ремонту по гарантии.
Для обслуживания воздушного
фильтра:
1. Отстегните защелку 1 (Рис. 18) и сни-
мите крышку воздушного фильтра.
2. Открутите барашковую гайку 2 и сни-
мите воздушный фильтр 3 с корпуса
(Рис. 18). Проверьте его на наличие
повреждений.
3. Очистите капроновый фильтр мяг-
кой щеткой, промойте чистой, теплой
мыльной водой и просушите.
ВНИМАНИЕ!
Сильно загрязненный или по-
врежденный фильтр необхо-
димо заменить.
4. Установите фильтр на место. Устано-
вите крышку воздушного фильтра.
1
2
3

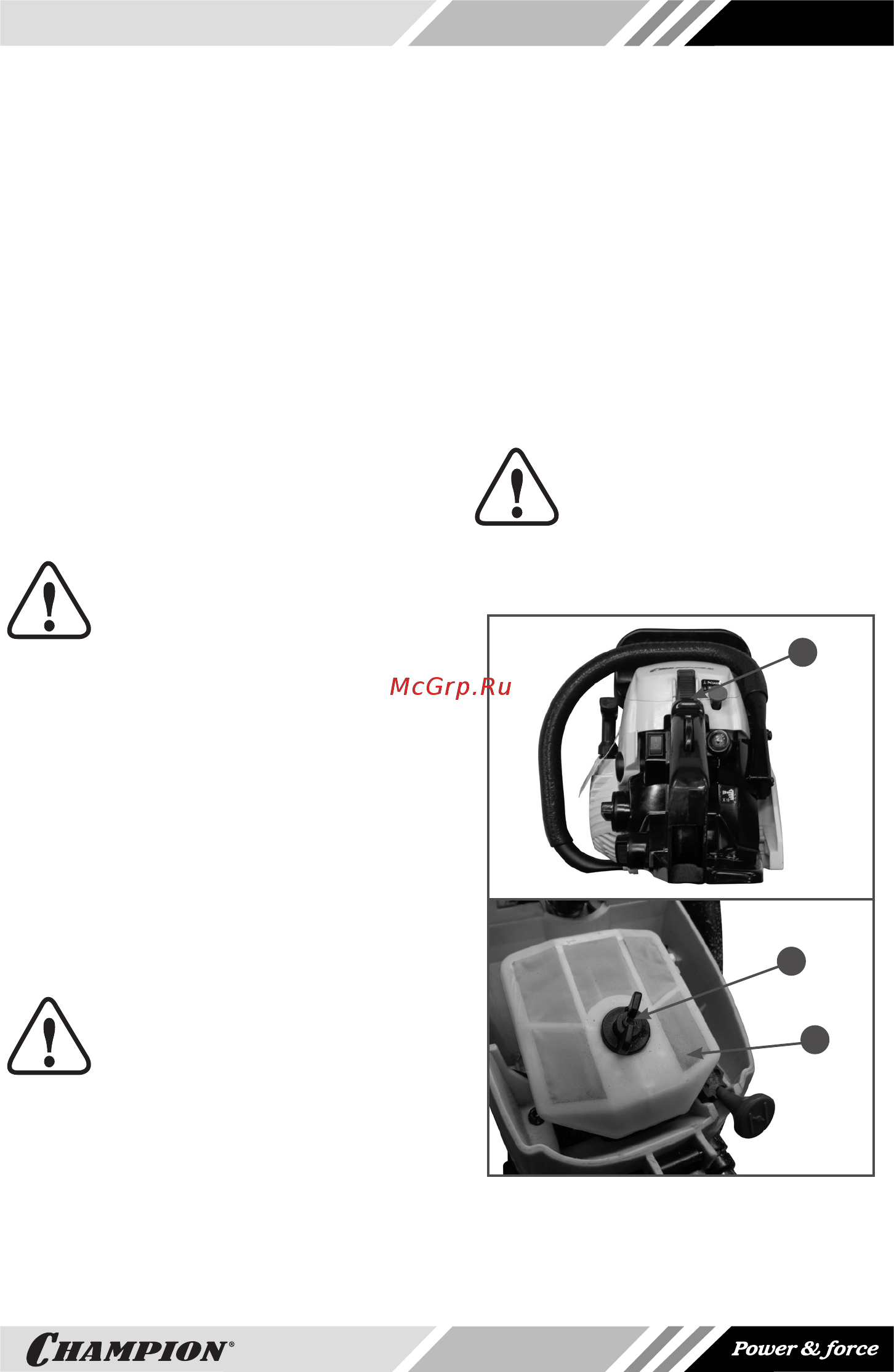

Рис. 18 Обслуживание воздушного
фильтра
