9
EN
A: Plastic Dowel
B: Anchor
C: Washer
D: Lag Screw
E: Plastic Part
F: Upper Installation Bracket
G: Lower Installation Bracket
H: Long Screw
I: Short Screw

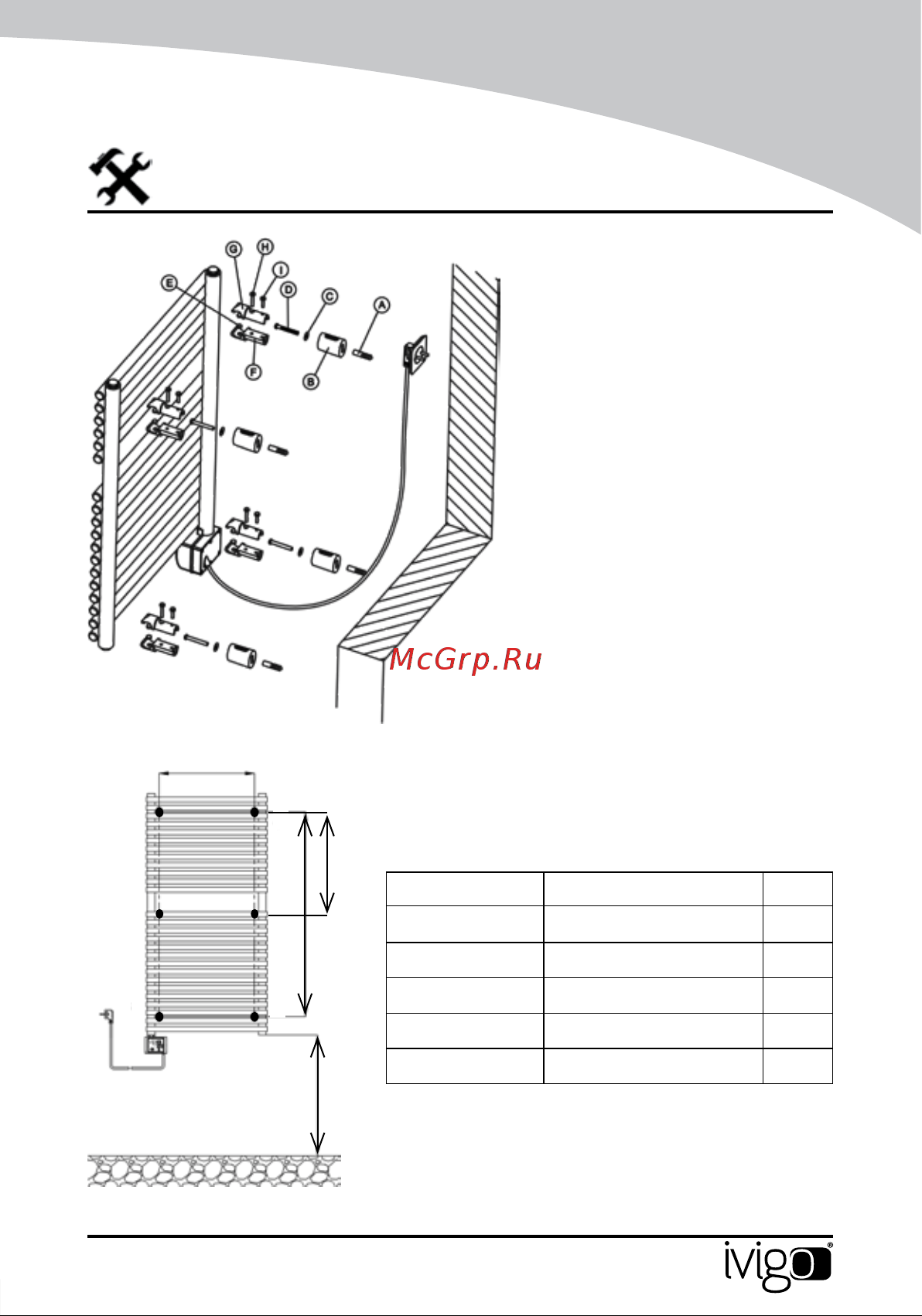

Figure 3: Assembly Parts
Figure 4: Mounting Dimensions
a, b, c, d, e, f: Mounting Brackets
Model A B
EHR5012 500 mm (50 cm) -
EHR5015 650 mm (65 cm) -
EHR5019 850 mm (85 cm) -
EHR5023 1100 mm (110 cm) -
EHR 5033 1156 mm (115.6 cm) -
e
a
c d
390 mm
f
b
A
B
h= min.600 mm
(60 cm)
White RAL 9016
