12
13. Ручка
5.2 Основные элементы управления и индикации САИПА-200,
200С, 24В/200А, 220

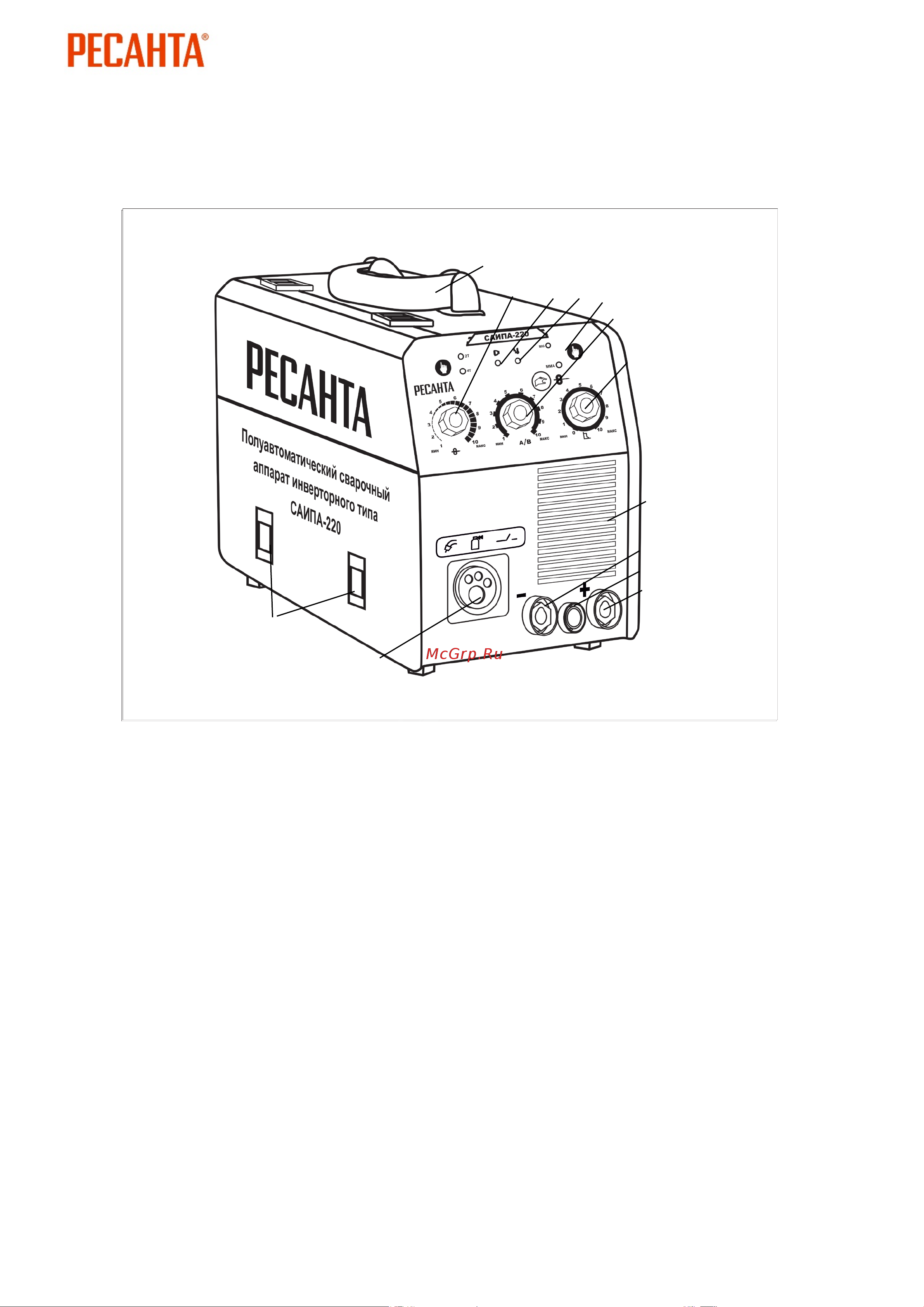

Рис. 2. Передняя панель САИПА-200, САИПА-200С САИПА-24В/200А, САИПА-220
*Внешний вид устройства может отличаться от изображенного на рисунке.
1. Индикатор «Сеть»
2. Индикатор «Перегрев»
3. Регулятор подачи сварочной проволоки для режима MIG/MAG
4. Кнопка переключения способов сварки MIG/MAG/MMA
5. Регулятор напряжения MIG/MAG и величины сварочного тока для
режима ММА
6. Регулятор форсажа дуги (только для режима ММА)
7. Силовой разъем «-»
8. Клемма выбора полярности
9. Силовой разъем «+»
10. Разъем подключения сварочной горелки
11. Вентиляционные отверстия
12. Фиксаторы открытия/закрытия крышки кожуха
13. Ручка
1
2
3
4
5
6
7
8
9
10
11
12
13
