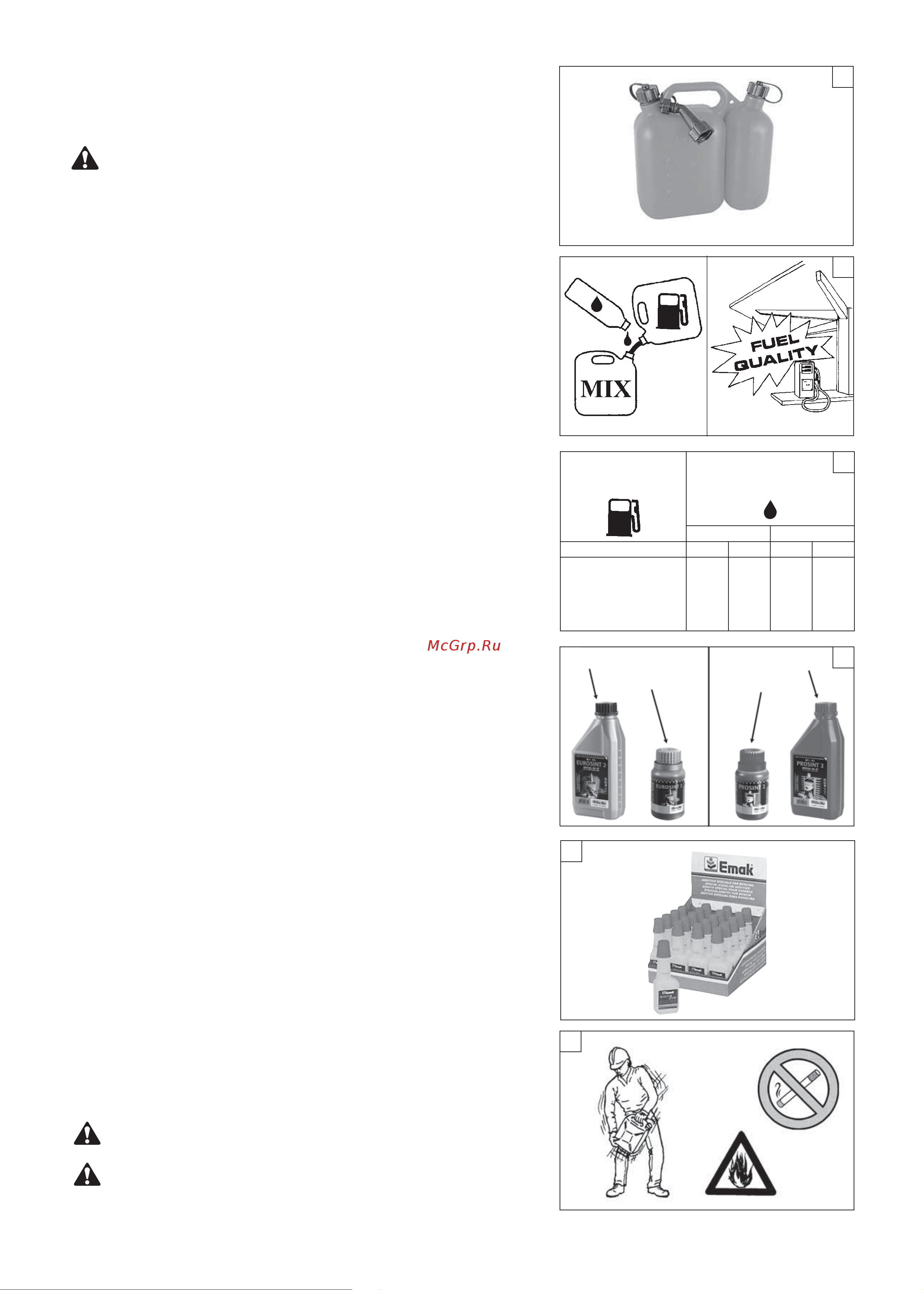

ЕИНЕЧЮЛКВ
ТОПЛИВО
ВНИМАНИЕ! Бензин является чрезвычайно
огнеопасным видом топлива. При обращении с
бензином или топливной смесью будьте максимально
осторожны. НЕ КУРИТЬ и не подносить огонь к топливу
или бензопиле (Рис. 22).
Для снижения опасности возгорания и получения ожогов ·
будьте осторожны при обращении с топливом. Оно
является чрезвычайно огнеопасным.
Размешивайте и храните топливо в специальной канистре ·
(Рис.18).
Смешивайте топливо на открытом воздухе – на участке, на ·
котором отсутствуют искры или пламя.
Перед заправкой опустите машину на землю и заглушите ·
двигатель.
Медленно открутите крышку заливочной горловины для ·
снятия давления и во избежание утечек топлива.
После заправки плотно закрутите крышку. Вибрации могут ·
привести к ослаблению крышки и к утечке топлива.
Вытрите пролившееся топливо. Перед тем как приступать к ·
запуску двигателя, перенесите машину на расстояние не менее
3 м от места заправки (Рис.30).
Ни при каких обстоятельствах не пытайтесь поджигать ·
пролившееся топливо.
Не курить во время работы с топливом или бензопилой. ·
Храните топливо в сухом, прохладном и хорошо
·
вентилируемом месте.
Не храните топливо рядом с сухими листьями, соломой,
·
бумагой и т.д.
Держите машину и топливо в таких местах, в которых ·
исключена возможность контакта топливных паров с искрами
или открытым пламенем, бойлерами, электромоторами,
выключателями, печами и т.д.
Не снимайте крышку заправочной горловины при работающем ·
двигателе.
Не используйте топливо для чистки. ·
Будьте осторожны и не допускайте попадания топлива на свою ·
одежду.
17
p.n. 4175158
18
19
2% - 50:1 4% - 25:1
ℓℓ
(cm
3
)
ℓ
(cm
3
)
1
5
10
15
20
25
0,02
0,10
0,20
0,30
0,40
0,50
(20)
(100)
(200)
(300)
(400)
(500)
0,04
0,20
0,40
0,60
0,80
1,00
(40)
(200)
(400)
(600)
(800)
(1000)
GASOLINA - BENZNH
BENZIN - BENZÍN
БЕНЗИН - BENZYNY
OLEO -ΛΛΛΙ - YAĞ
OLEJ - МАСЛО - OLEJU
20
001001535
001001362
001001361
001001536
1
2
2
2
ТОПЛИВО
Данная машина приводится в действие 2-тактным двигателем и
подлежит заправке предварительно подготовленной бензино-
масляной смесью для 2-тактных двигателей. Предварительно смешайте
неэтилированный бензин с маслом для двухтактных двигателей в
чистой емкости, пригодной для хранения бензина (Рис. 17).
РЕКОМЕНДУЕМОЕ ТОПЛИВО:
ДАННЫЙ ДВИГАТЕЛЬ СЕРТИФИЦИРОВАН
ДЛЯ РАБОТЫ С НЕЭ
ТИЛИРОВАННЫМ БЕНЗИНОМ ДЛЯ
АВТОТРАНСПОРТНЫХ СРЕДСТВ С ОКТАНОВЫМ ЧИСЛОМ 92 ИЛИ БОЛЬ-
ШИМ (Рис.18).
Смешивайте бензин с маслом для двухтактных двигателей в
соответствии с указаниями, приведенными на таре.
Мы рекомендуем использовать масло для 2-тактных двигателей Oleo-
Mac в концентрации 2%
(1:50
), специально разработанное для всех
двухтактных двигателей с воздушным охлаждением Oleo-Mac.
Соотношения масла/бензина, приведенные в следующей таблице
(Рис.19), являются верными при использовании масла Oleo-
Mac
PROSINT 2
или EUROSINT 2
(Рис.20) или эквивалентного ему
высококачественного масла
(удовлетворяющего стандарту
JASO FD или ISO L-EGD)
. Когда характеристики масла
НЕ являются
эквивалентными указанным или неизвестны, смешивайте масло/бензин
в соотношении 4% (1:25)
.
ВНИМАНИЕ! НЕ ИСПОЛЬЗУЙТЕ МАСЛО ДЛЯ АВТОМОБИЛЕЙ
ИЛИ МАСЛО ДЛЯ ЗАБОРТНЫХ ДВУХТАКТНЫХ ДВИГАТЕЛЕЙ
ВНИМАНИЕ! Никогда не используйте топливо, содержащее
свыше 10% спирта; допускается использование газохола с
содержанием спирта до 10% или топлива E10.
8
