-- 21 --
Чрезвычайно важно должным образом
отрегулировать натяжение пильной цепи.
Необходимо проверять натяжение цепи
перед запуском пилы, а также в процессе
пиления.
Выполнение необходимой регулировки натя-
жения цепи позволит повысить производител-
ьность пилы и продлить срок службы цепи.
ВНИМАНИЕ!
При работе с пильной
цепью или регулировке ее натяжения всегда
надевайте крепкие защитные перчатки.
1. Для увеличения натяжения пильной цепи
поворачивайте кольцо регулировки
натяжения цепи (A) ПО ЧАСОВОЙ
СТРЕЛКЕ, направив переднюю часть
направляющей шины вверх. Чтобы
ослабить натяжение цепи поворачивайте
кольцо регулировки натяжения цепи (A)
ПРОТИВ ЧАСОВОЙ СТРЕЛКИ. Убедитесь,
что цепь плотно облегает шину по всей ее
длине (рис. 4).
2. После регулировки натяжения цепи,
продолжая удерживать переднюю часть
шины в крайнем верхнем положении, туго
затяните стопорную рукоятку шины (B).
Цепь считается правильно натянутой,
если она плотно облегает шину по всей ее
длине и протягивается вручную (руки
должны быть в перчатках) (рис. 4).
ПРОЦЕДУРА РЕГУЛИРОВКИ
НАТЯЖЕНИЯ ПИЛЬНОЙ ЦЕПИ
РЕГУЛИРОВКА НАТЯЖЕНИЯ
ПИЛЬНОЙ ЦЕПИ
C
B
F
A
D
E
J
I
G
H
K
L
M
N

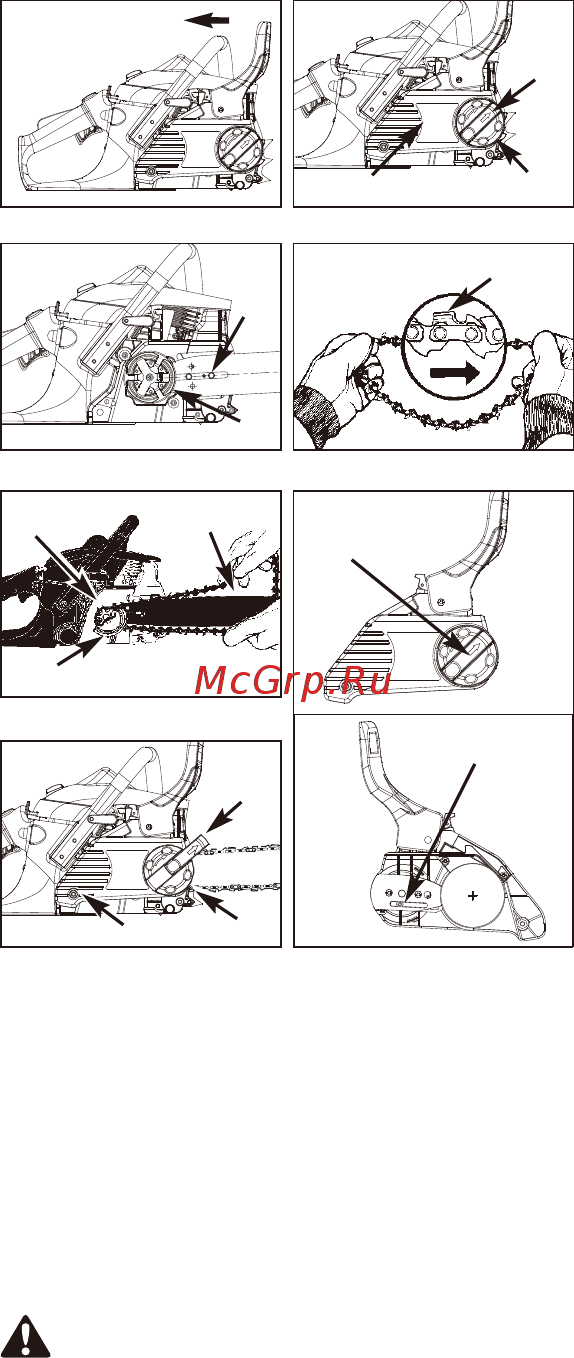

Рисунок 3A Рисунок 3B
Рисунок 3C
Рисунок 3E
Рисунок 3D
Рисунок 3F Рисунок 3G
1. Установите инструмент на ровную
поверхность.
2. Убедитесь, что рычаг ТОРМОЗА
ЦЕПИ отведен назад в положение
«ВЫКЛ.» (рис. 3A).
3. Немного ослабьте кнопку (C),
повернув рукоятку против часовой
стрелки, а затем поворачивайте
кольцо регулировки натяжения цепи
(B) против часовой стрелки, чтобы
ослабить натяжение цепи (рис. 3B).
4. Чтобы снять крышку звездочки (A),
поверните кнопку (B) против часовой
стрелки (рис. 3B).
5. Снимите пильную цепь с направля-
ющей шины и звездочки. Выдвиньте
направляющую шину из инструмента.
6. Установите конец направляющей
шины с прорезью на болт шины (D).
Сместите направляющую шину за
барабан сцепления (E) до упора (рис.
3C).
7. Растяните цепь таким образом, чтобы
кромки режущих зубьев (F) цепи были
направлены в НАПРАВЛЕНИИ
ВРАЩЕНИЯ (рис. 3D).
8. Проведите цепь вокруг звездочки (G)
за муфтой сцепления (H). Убедитесь,
что звенья цепи встали между
зубьями звездочки (рис. 3E).
9. Вставьте ведущие звенья в канавку (I)
и проведите их вокруг конца шины
(рис. 3E).
ПРИМЕЧАНИЕ. Пильная цепь может
немного провисать на нижней части
шины. Это нормально.
10. Поворачивайте рукоятку (J) ПРОТИВ
ЧАСОВОЙ СТРЕЛКИ, пока
ХВОСТОВИК (K) не окажется в
крайнем положении (рис. 3F).
11. Установите крышку муфты сцепле-
ния, убедившись, что хвостовик
находится в нижнем отверстии
направляющей шины. Убедитесь, что
цепь не соскальзывает с шины.
12. Туго затяните крепежный винт (N) и
выполните шаг 13 для регулировки
натяжения цепи.
13. Поверните кольцо регулировки
натяжения цепи по часовой стрелке
до упора (M); вытяните кнопку в
направлении стрелки (L), затем
затяните рукоятку по часовой стрелке
и задвиньте кнопку управления назад
(рис. 3G).
ПРИМЕЧАНИЕ. Стопорная рукоятка
направляющей шины на этом этапе
затягивается только вручную, так как тре-
буется отрегулировать натяжение цепи.
Выполните инструкции, приведенные в
разделе «РЕГУЛИРОВКА НАТЯЖЕНИЯ
ЦЕПИ».
