инструкция по эксплуатации станка JET мод.BD-8

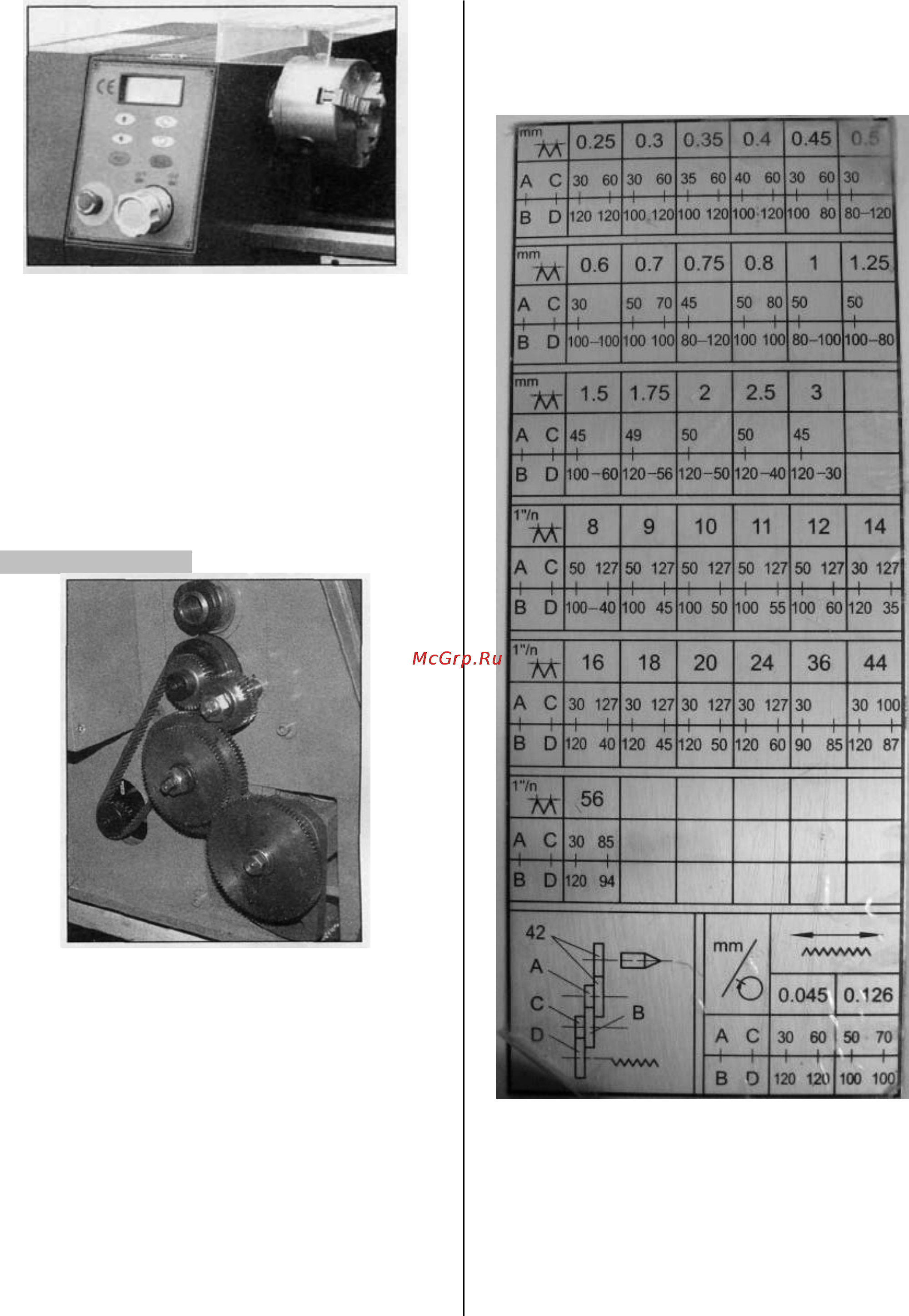

Рис.1

Самоцентрирующийся патрон с тремя

кулачками установлен на фланце шпинделя

(Рис.1). Чтобы снять патрон, просто снимите

три зажимные гайки сзади фланца, чтобы он

мог быть свободно снят вместе с тремя

установочными штифтами.

В комплекте имеется три запасных кулачка,

что увеличивает производительность

патрона. Их использование и методы сборки

описаны в "Аксессуарах".

2. КОРОБКА ПОДАЧ

Рис.2

Передаточные механизм защищен кожухом,

который снимается путем откручивания

крепежных шестигранных винтов в передней

части кожуха передаточного механизма.

Зубчатый механизм, показанный на Рис.2,

передает усилие на винт подачи. Винт

действует, как червяк, и при помощи рычага

управления автоматической подачей,

который связывает гайку с винтом, усилие

передается на каретку/суппорт и

соответственно на резец. Таким образом,

обеспечивается принудительная подача для

нарезки резьбы и общих токарных работ.

Скорость вращения винта и, таким образом,

уровень подачи резца определяется

конфигурацией шестерней. Более подробно

это объясняется в специализированной

литературе.
