инструкция по эксплуатации станка JET мод.BD-8
4
ОПИСАНИЕ

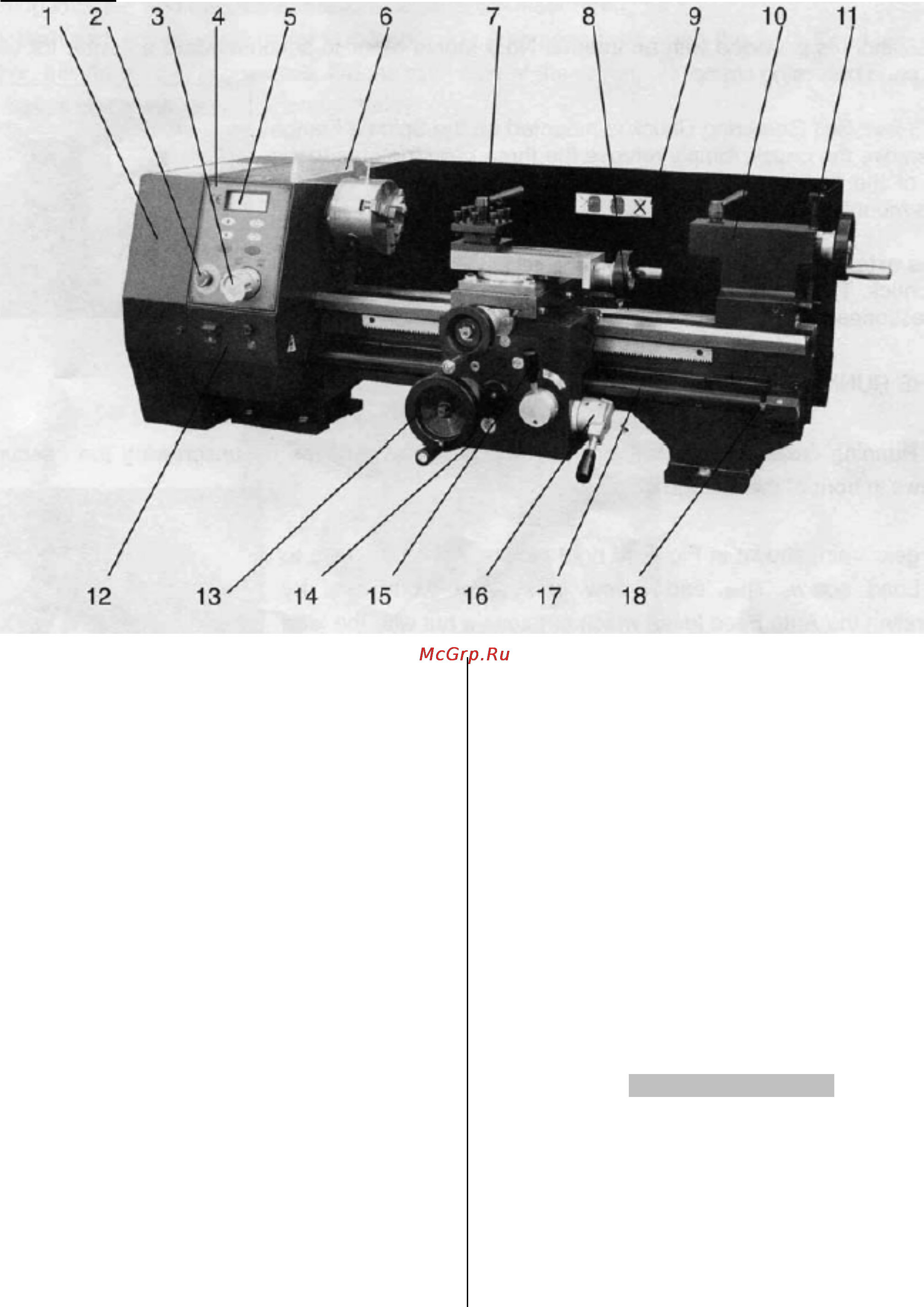

Условные обозначения
1. Защитный кожух
2. Выключатель экстренной остановки
3. Переключатель подачи
4. Сенсорная панель
5. Дисплей частоты вращения шпинделя
6. Защита патрона с отключением питания
7. Резцедержатель.
8. Направляющие станины.
9. Задняя стенка
10. Задняя бабка
11. Рукоятка быстрой фиксации бабки
12. Кожух корпуса шпинделя.
13. Маховик продольного перемещения
14. Фартук суппорта
15. Рукоятка резьбонарезания
16. Рукоятка выбора автоподачи
17. Кожух для винта подачи.
18. Винт подачи.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
3-х кулачковый патрон Ø100 мм
Невращающийся центр МК-2
4-х позиционный резцедержатель
Набор сменных шестерен
Цифровая индикация перемещения
поперечного и верхнего суппортов
Панель с сенсорным управлением
Дисплей цифровой индикации частоты
вращения
Защитный экран патрона с концевым
выключателем
Задняя защитная стенка
Инструмент для обслуживания
Деталировка станка
Описание:
(1) Безщёточный электродвигатель;
(2) Сенсорная панель управления;
(3) Плавная регулировка частоты
вращения
(4) Быстрая фиксация задней бабки;
(5) Продольная и поперечная автоподача.
1. ПЕРЕДНЯЯ БАБКА
Бесщёточный мотор обеспечивает прямой
привод шпинделя через внутренний зубчатый
ремень. Скорость шпинделя является
переменной и регулируется через сенсорный
дисплей, расположенный на главной
контрольной панели.
Шпиндель имеет конус Морзе № 3.
