Лазерный построитель плоскостей имеет несколько режимов работы.

ПЛ-3:

• горизонтальная плоскость,

• вертикальная плоскость + точка отвеса,

• горизонтальная и вертикальная плоскости с точкой отвеса,

• горизонтальная и 2 вертикальные плоскости с точкой отвеса.

ПЛ-2(ШК):

• горизонтальная плоскость,

• вертикальная плоскость,

• горизонтальная и вертикальная плоскости.

Режимы работы переключаются кнопками управления.

6.4 Поверка точности лазерного построителя плоскостей

Установите лазерный инструмент точно посередине между двух стен,

находящихся приблизительно на расстоянии 5м друг от друга. Включите

устройство. Отметьте на стене точку, указанную лазерным крестом.

Поверните лазерный инструмент на 180 градусов и снова отметьте точку,

указанную лазерным крестом.

Pol e A

Pol e B

2.5m

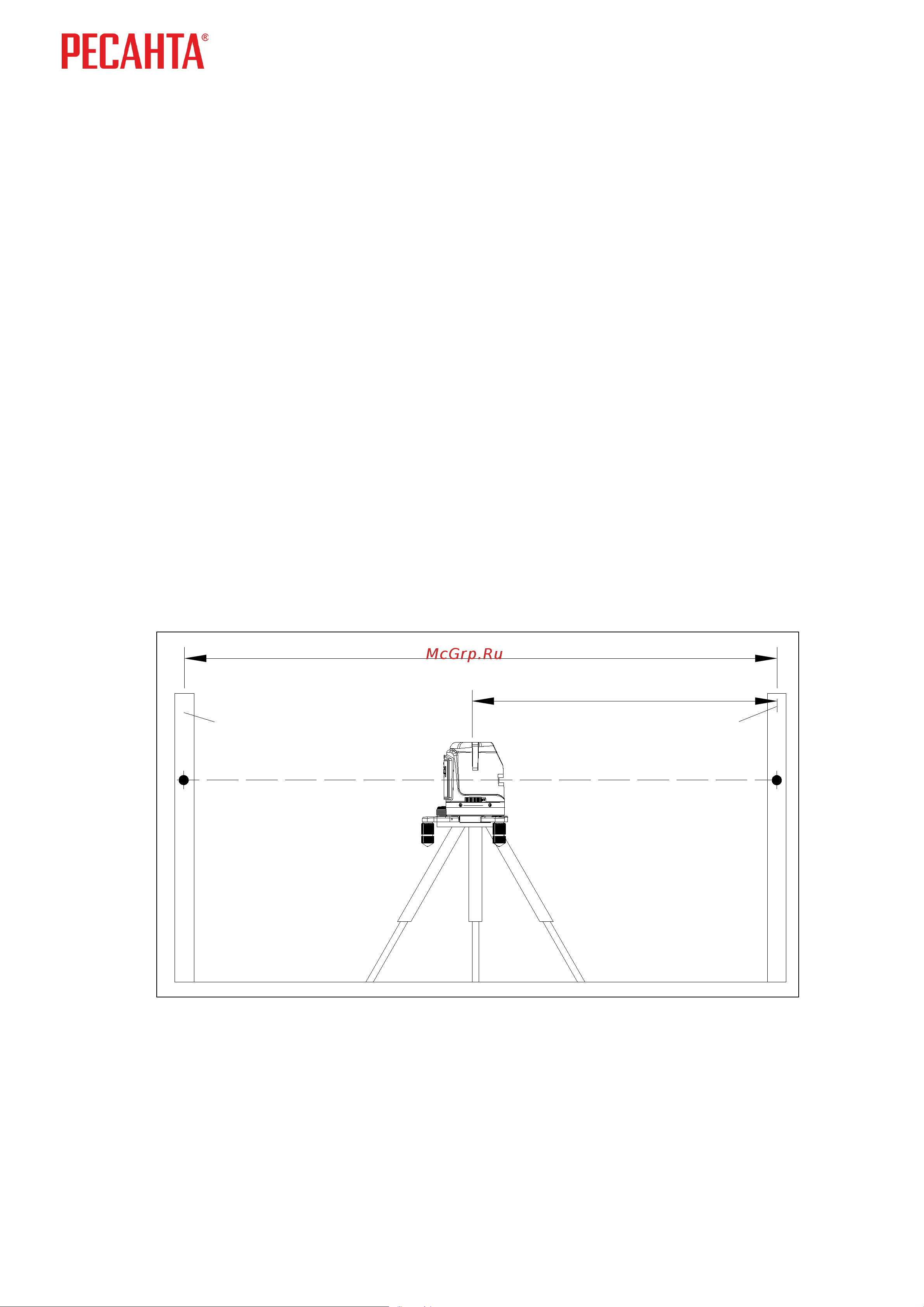

Рис.3 Поверка

Установите лазерный построитель плоскостей на расстоянии 0,5-

0,7м от стены и нанесите, как указано выше, те же отметки. Если разности

{а1-а2} и {b1-b2} не отличаются друг от друга более чем на величину

„точность”, заявленную в технических характеристиках, точность Вашего

лазерного построителя в допустимых пределах.

Пример: При проведении проверки лазерного построителя

плоскостей, разница: {а1-а2} = 6 мм и {b1-b2} = 7 мм. Таким образом,

Стена
