Глава 2 Описание прибора

2-4 Внешний вид

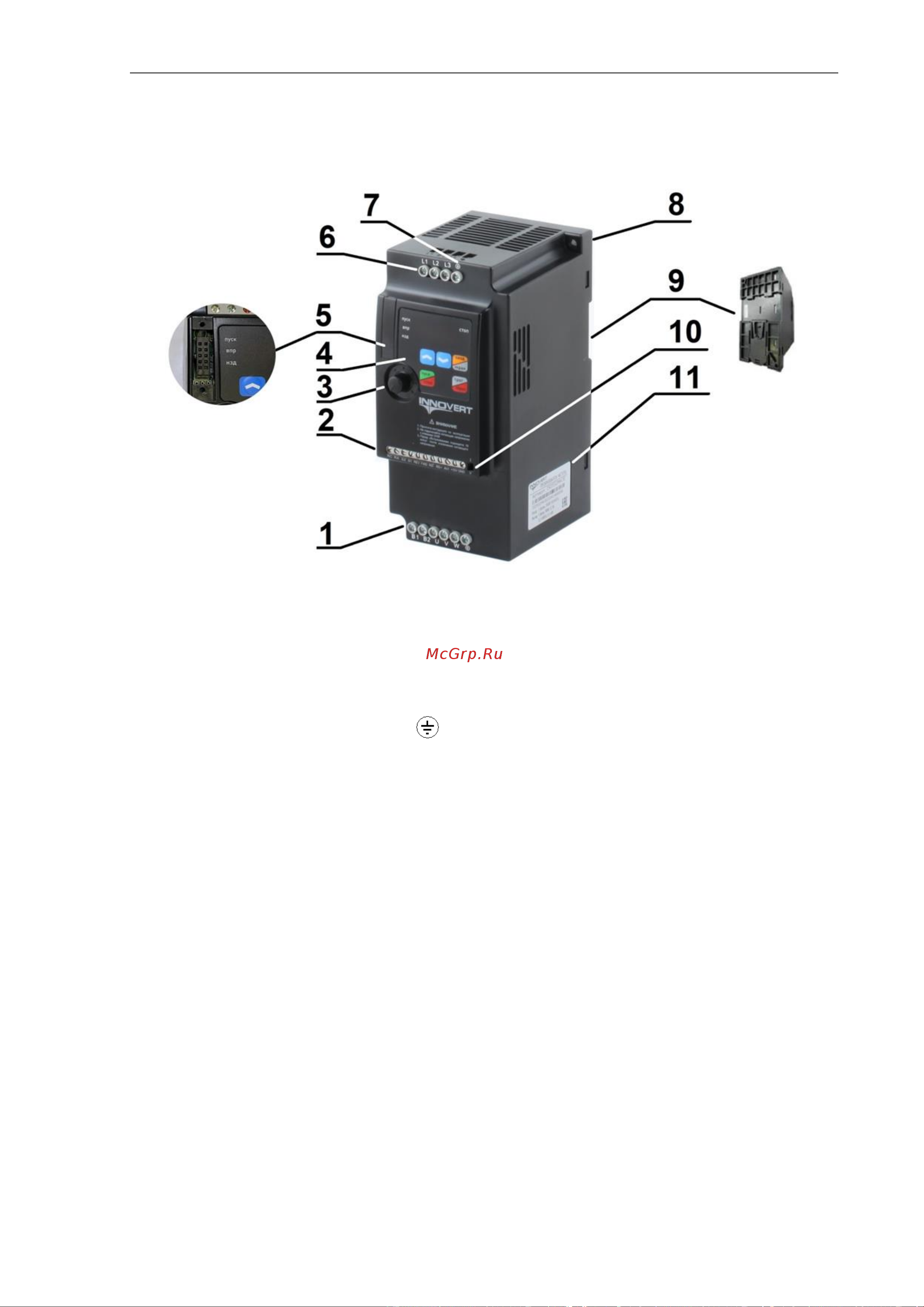

В качестве примера представлен внешний вид трехфазного преобразователя частоты, 380В,

мощностью от 5,5 кВт.

1. Клеммы для подключения электродвигателя U, V и W

2. Управляющие клеммы

3. Потенциометр, для задания скорости вращения

4. Встроенная панель управления

5. Разъём для подключения внешней клавиатуры

6. Силовые клеммы питающего напряжения L1, L2 и L3

7. Клемма защитного заземления

8. Крепежные отверстия для монтажа преобразователя

9. Крепление на стандартную дин-рейку 35 мм

10. Переключатель типа аналогового сигнала I/U

11. Паспортная табличка преобразователя

2-5 Доступ к силовым клеммам преобразователя

Входные силовые клеммы питания расположены в верхней части преобразователя.

Выходные клеммы преобразователя для подключения двигателя расположены в нижней

части ПЧ.
