Инструкция по эксплуатации преобразователя частоты серии ISD mini PLUS

129

Приложение 1. Пример простого применения

1. Использование внешних входов для включения ПЧ, запуска режима вращения вперед или

назад, настройка частоты с помощью внешнего потенциометра.

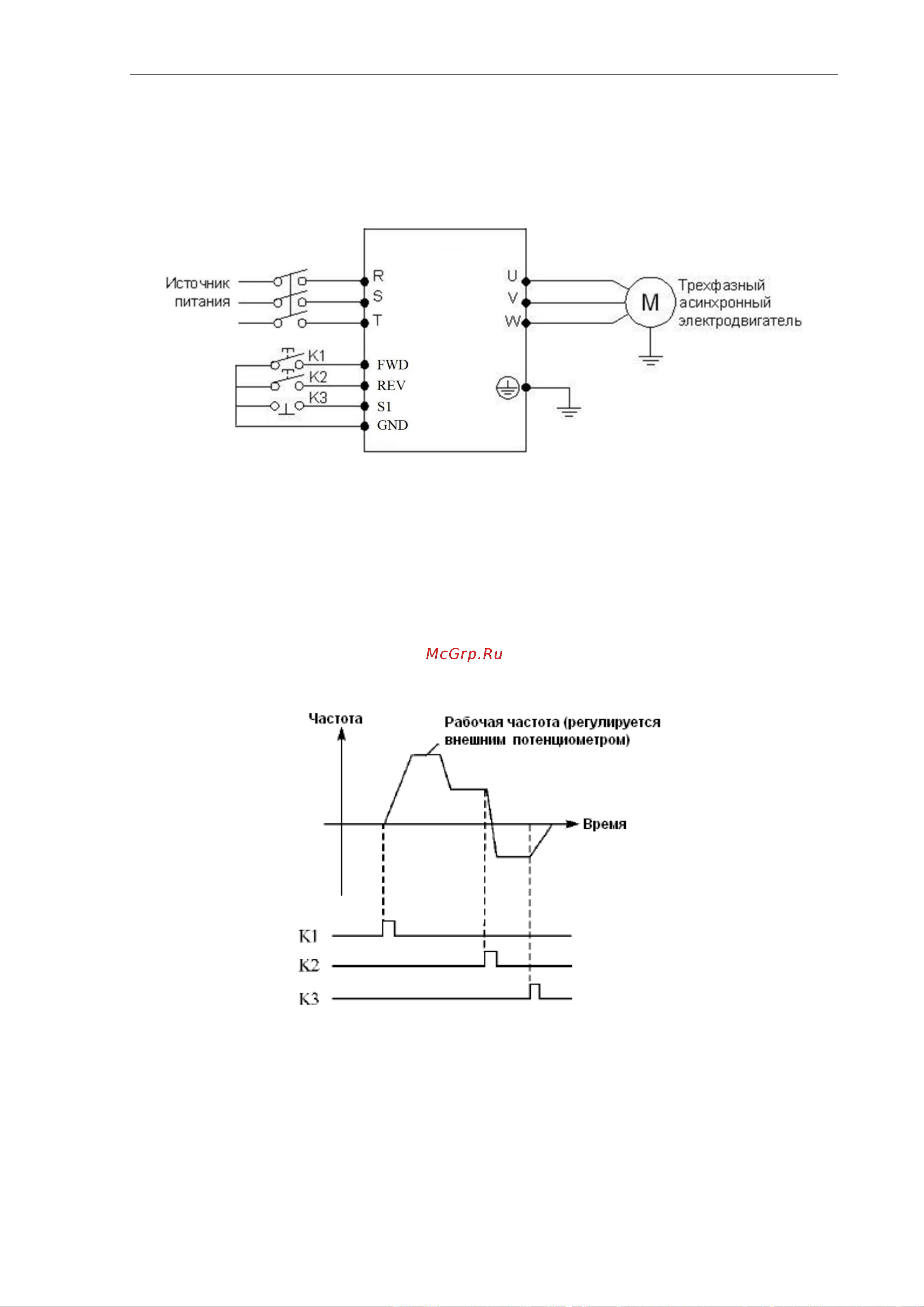

a: Схема соединения:

b: Настройка параметров, программирование входов:

Pb01=1 установка частоты с помощью аналогового напряжения (выход потенциометра).

Pb02=1 подача команд с помощью управляющих входов.

Pd15=6 Функция «Вращение вперед» присвоена входу REW

Pd16=7 Функция «Вращение назад» присвоена входу FWD

Pd17=8 Функция «Остановка» присвоена входу S1

Pd29=2 Схема подключения трёхпроводная, режим 1

c: Диаграмма функционирования:

K1 – Вращение вперед

K2 – Вращение назад

K3 – Остановка

ISD

mini

PLUS
