Глава 4 Электромонтаж
18
противном случае будут возникать импульсные токи, обусловленные паразитной емкостью
кабеля, которые могут вызвать срабатывание защиты от перегрузки по току, сбой в работе ПЧ,
неправильную работу оборудования, выход преобразователя из строя. При расстояниях больше
30м необходимо между ПЧ и двигателем включить дроссель, уменьшить несущую частоту.
Максимальное расстояние между двигателем и ПЧ не должно превышать 100 м.

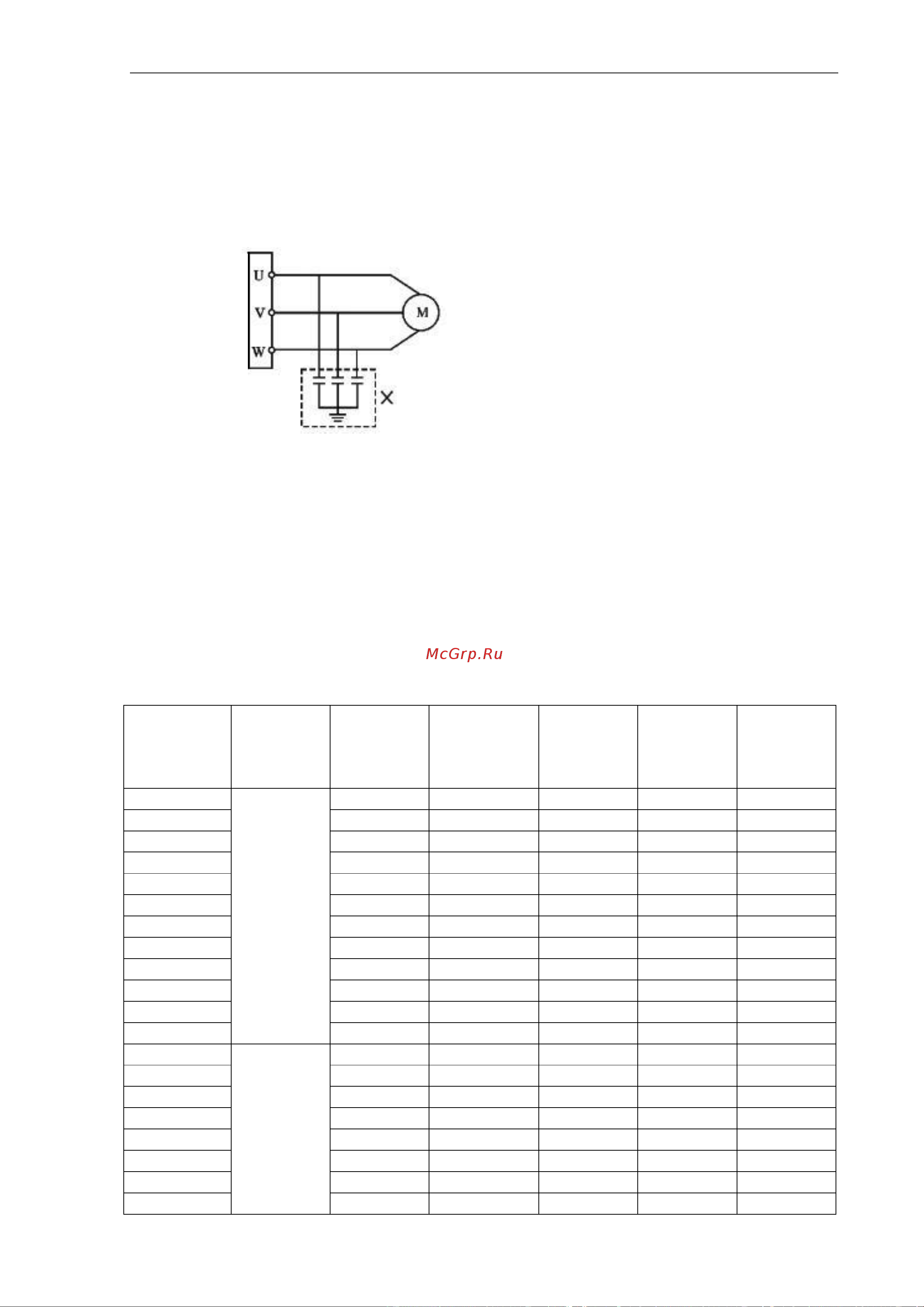

(10) Нельзя подсоединять сглаживающие конденсаторы или иной блок с емкостным со-
противлением (например, фильтр радиопомех) к выходным клеммам (U, V, W).
(11) Убедитесь, что клеммы основного контура надежно затянуты и провода прижаты к ним,
в противном случае крепление может ослабнуть из-за вибрации и произойти короткое
замыкание.
(12) При использовании дискретного релейного выхода, необходимо подключать RC-цепочку
или варистор к обмотке реле или электромагнитного пускателя. При использовании
транзисторного дискретного выхода параллельно обмотке реле подключается диод.
(13) Запрещается подключение и отключение электродвигателя при работающем
преобразователе.
4-1-3 Рекомендуемые характеристики проводов и защитного оборудования
Модель ПЧ
Входное
напряжение
, В
Мощность
двигателя,
кВт
Ток ПЧ
(входной /
выходной), А
Сечение
силового
кабеля, мм
2
Автоматиче
ский
выключа-
тель, A
Электро-
магнитный
пускатель,
A
ISD091M21E
220
0,09
1,7/0,7
1,5
10
12
ISD121M21E
0,12
2/0,8
1,5
10
12
ISD181M21E
0,18
2,5/1
1,5
10
12
ISD251M21E
0,18-0,25
3,2/1,5
1,5
10
12
ISD401M21E
0,25-0,4
6,3/2,5
1,5
10
12
ISD551M21E
0,37-0,55
8/3,5
2,5
16
12
ISD751M21E
0,55-0,75
11,5/5
2,5
16
12
ISD112M21E
0,75-1,1
13 /6
2,5
20
12
ISD152M21E
1,1-1,5
15,7/7
2,5
20
16
ISD222M21E
1,5-2,2
20/11
4,0
25
25
ISD372M21E
2,2-3,7
30/16,5
4,0
40
40
ISD552M21E
3,7-5,5
40,5/24
4,0
50
40
ISD251M43E
380
0,25
2,0/1,2
1,5
10
12
ISD401M43E
0,25-0,4
3,0/1,5
1,5
10
12
ISD551M43E
0,37-0,55
3,8/2
1,5
10
12
ISD751M43E
0,55-0,75
4,2/2,7
2,5
10
12
ISD112M43E
0,75-1,1
4,5/3
2,5
10
12
ISD152M43E
0,75-1,5
5,7/4
2,5
10
12
ISD222M43E
1,1-2,2
6 / 5
2,5
16
16
ISD302M43E
1,5-3,0
7,6/6,8
2,5
16
16
Преобразователь
частоты
Запрещается подсоединять сглаживающие
конденсаторы или иной блок с емкостным
сопротивлением к выходным клеммам
