Глава 4 Электромонтаж

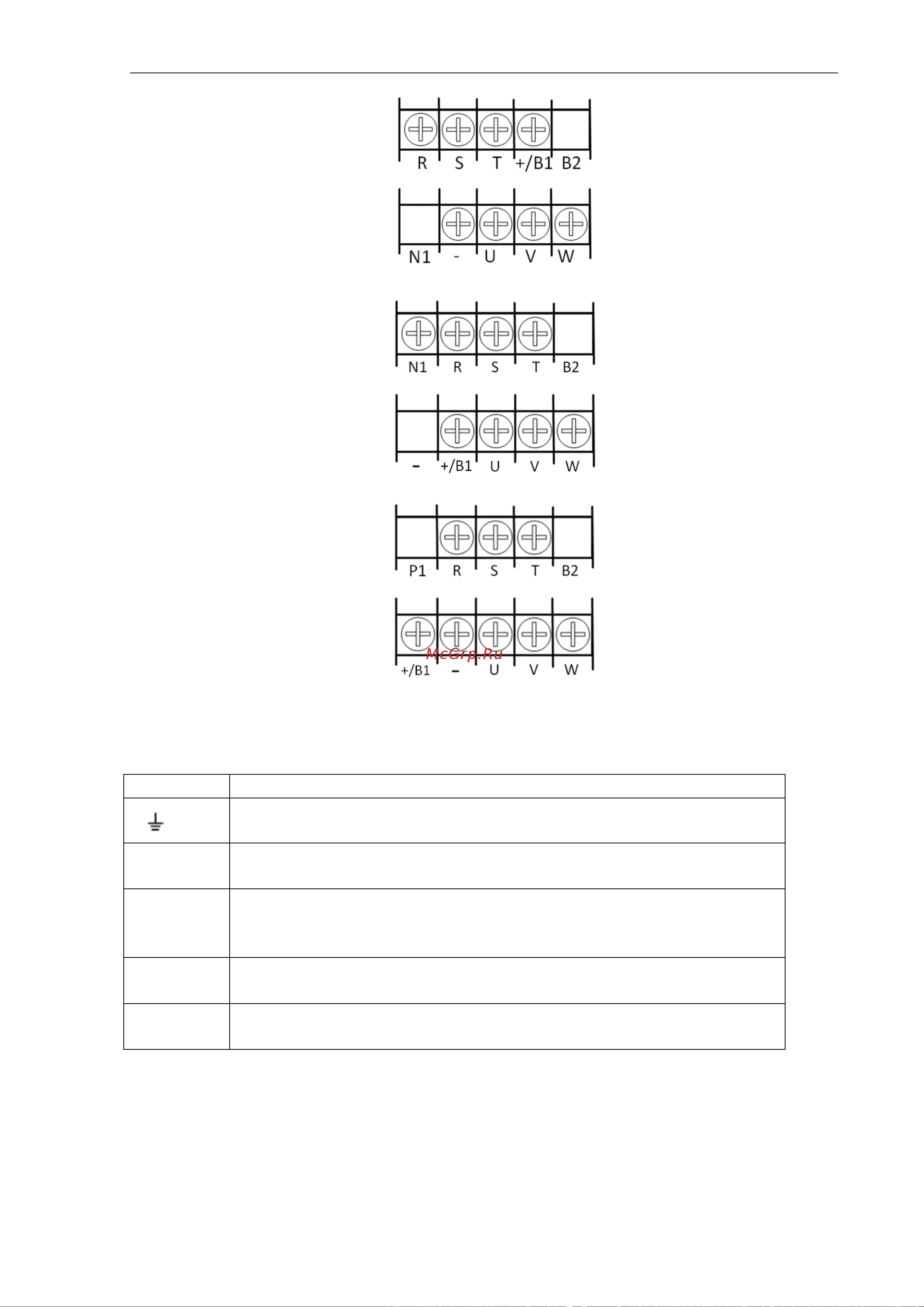

Тип корпуса 9 (132, 160 кВт)

Тип корпуса 10 (185 – 250 кВт)

Момент затяжки винтов на силовых клеммах преобразователя 1,4 Н•м.

Описание клемм основного контура

Клеммы

Описание

Вывод заземления

R, S, T

(L1, L2, L3)

Входные клеммы для подсоединения источника питания (при

однофазном напряжении для подачи питания используются две клеммы).

+/В1; В2

К клеммам может быть подсоединен внешний тормозной резистор.

Тормозной резистор является дополнительным элементом и не входит в

комплект поставки ПЧ.

U, V, W

(T1,T2,T3)

Подсоединение трехфазного асинхронного двигателя переменного тока.

+, —

Шины звена постоянного тока, предназначены для подключения

внешнего (опционного) тормозного модуля.

Примечание: В моделях мощностью от 45 кВт и выше наличие клемм B2, N1, P1

опционально в зависимости от исполнения.
