Глава 5. Эксплуатация

(4) Отображение различных режимов работы на дисплее.

Примечание: с помощью кнопки ВВОД можно выводить на дисплей установленную частоту,

выходную частоту, выходной ток, направление вращения, скорость вращения, напряжение в

звене постоянного тока во время работы преобразователя. Начальная индикация дисплея может

быть изменена с помощью параметра PA00. Одновременно можно просматривать информацию

с помощью параметров PA01-PA18.

5-3 Простое функционирование преобразователя и его элементов

5-3-1 Настройка, установка и электромонтаж

При установке, и электромонтаже необходимо придерживаться требований ПУЭ.

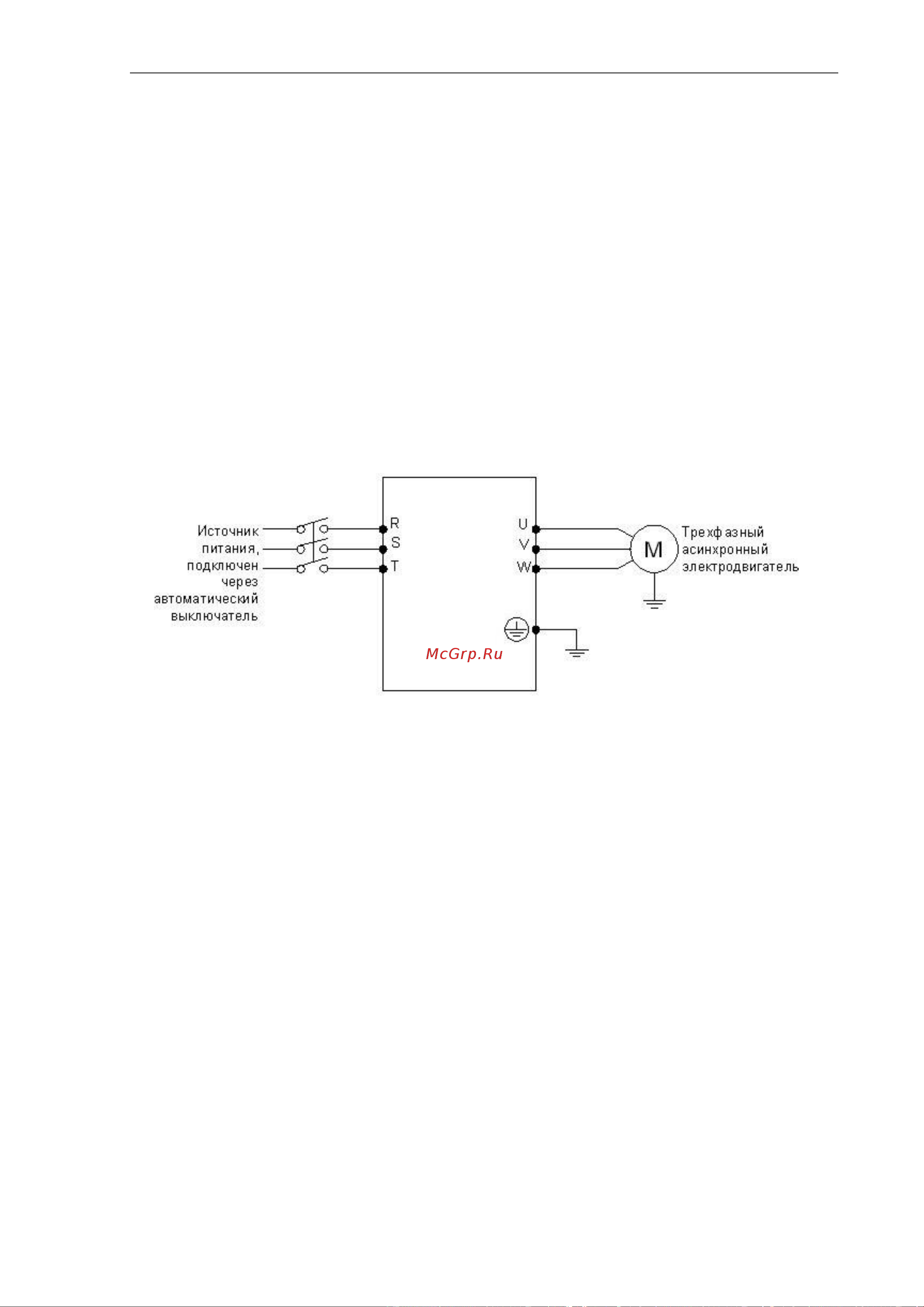

На рисунке ниже показана элементарная схема соединений силовых проводов для запуска ПЧ.

Здесь и далее: в преобразователях, предназначенных для работы от трехфазной сети,

источник питания должен быть трехфазный, в преобразователях, предназначенных для работы

от однофазной сети, источник питания – однофазный.

Номинальный ток выключателя указан в таблице п.4-1-3

5-3-2 Проверка электромонтажа

Необходимо убедиться, что все провода подсоединены правильно, напряжение сети

соответствует напряжению питания преобразователя и только потом подать питание для

установки параметров.

5-3-3 Настройка параметров преобразователя

Начальная настройка параметров рабочего режима ПЧ должна включать в себя выбор

источника задания частоты и задание источника сигнала пуска. Задания данных параметров

достаточно для запуска ПЧ и отображения рабочей скорости.

Настройте значения параметров Pb01 и Pb02 согласно Вашим требованиям, способ

установки параметров см. раздел 5-2.

5-3-4Работа преобразователя

Убедитесь, что электромонтаж и настройка параметров соответствуют требованиям.

Установите Pb01=3 (частота настраивается с помощью потенциометра на панели

управления)

Установите Pb02=0 (сигнал пуска приходит с панели управления)

Нажмите кнопку ПУСК для запуска преобразователя, затем поверните ручку

ISD mini

PLUS
