5 Разъемы и индикаторы

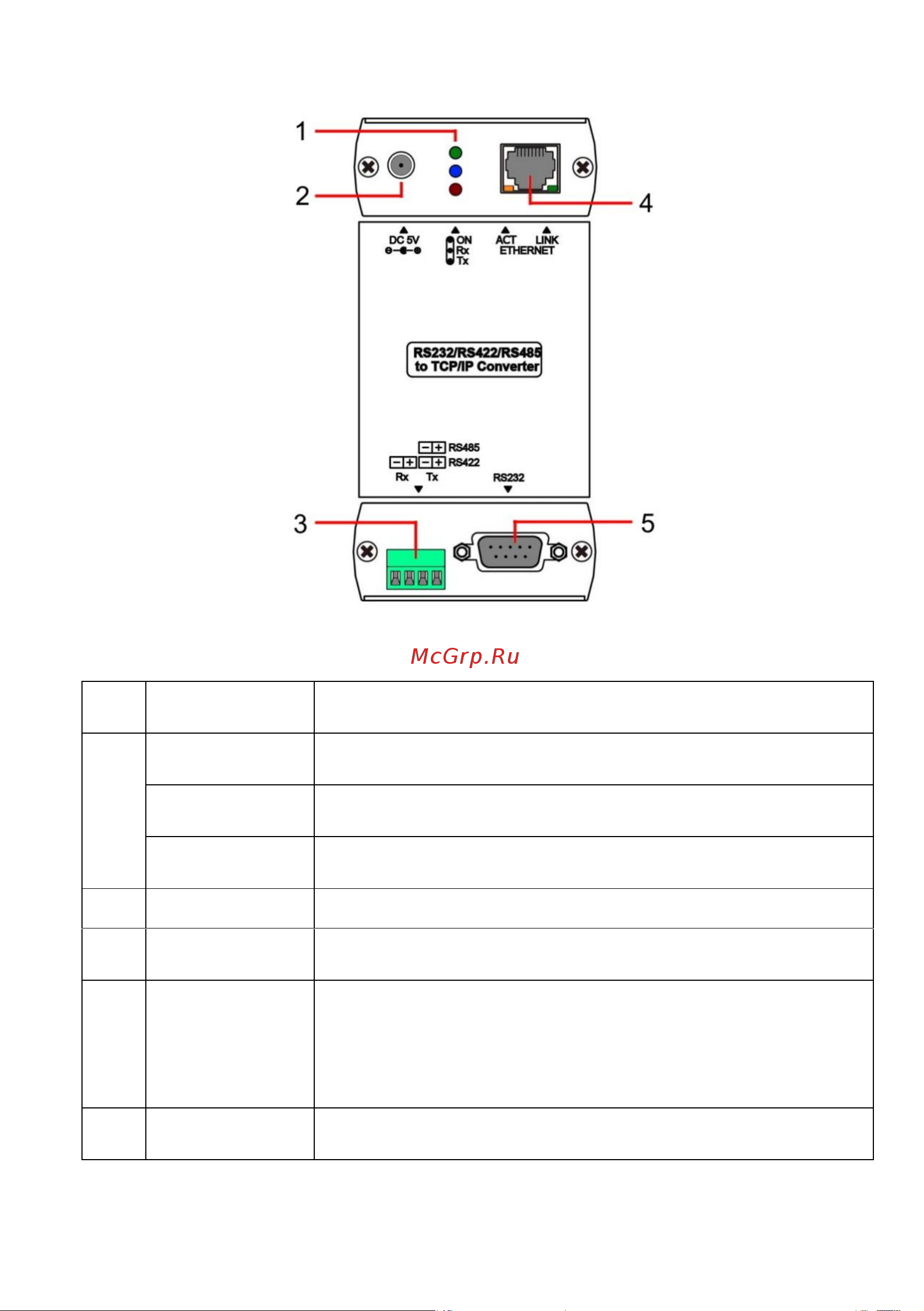

Рис.3 Разъемы и индикаторы преобразователя RS007

Таб. 1 Назначение разъемов и индикаторов преобразователя RS007

№

п/п

Обозначение

Назначение

LED индикатор питания. Постоянно светится

зеленым – подается питание.

LED индикатор передачи данных. Мигает синим –

принимаются данные.

LED индикатор передачи данных. Мигает красным

– передаются данные.

DC 5V

Разъем подключения внешнего блока питания.

Rx Tx

Клеммная колодка для подключения оборудования

с интерфейсами RS422, RS485.

ETHERNET

Разъем RJ-45 с LED индикаторами ACT и LINK для

подключения к сети Ethernet 10/100 Мбит/с.

ACT – Мигает оранжевым – идет передача данных.

LINK – Горит зеленым – преобразователь

подключен к сети.

RS232

Разъем DB9 (штекер) для подключения

оборудования с интерфейсом RS232.
