7

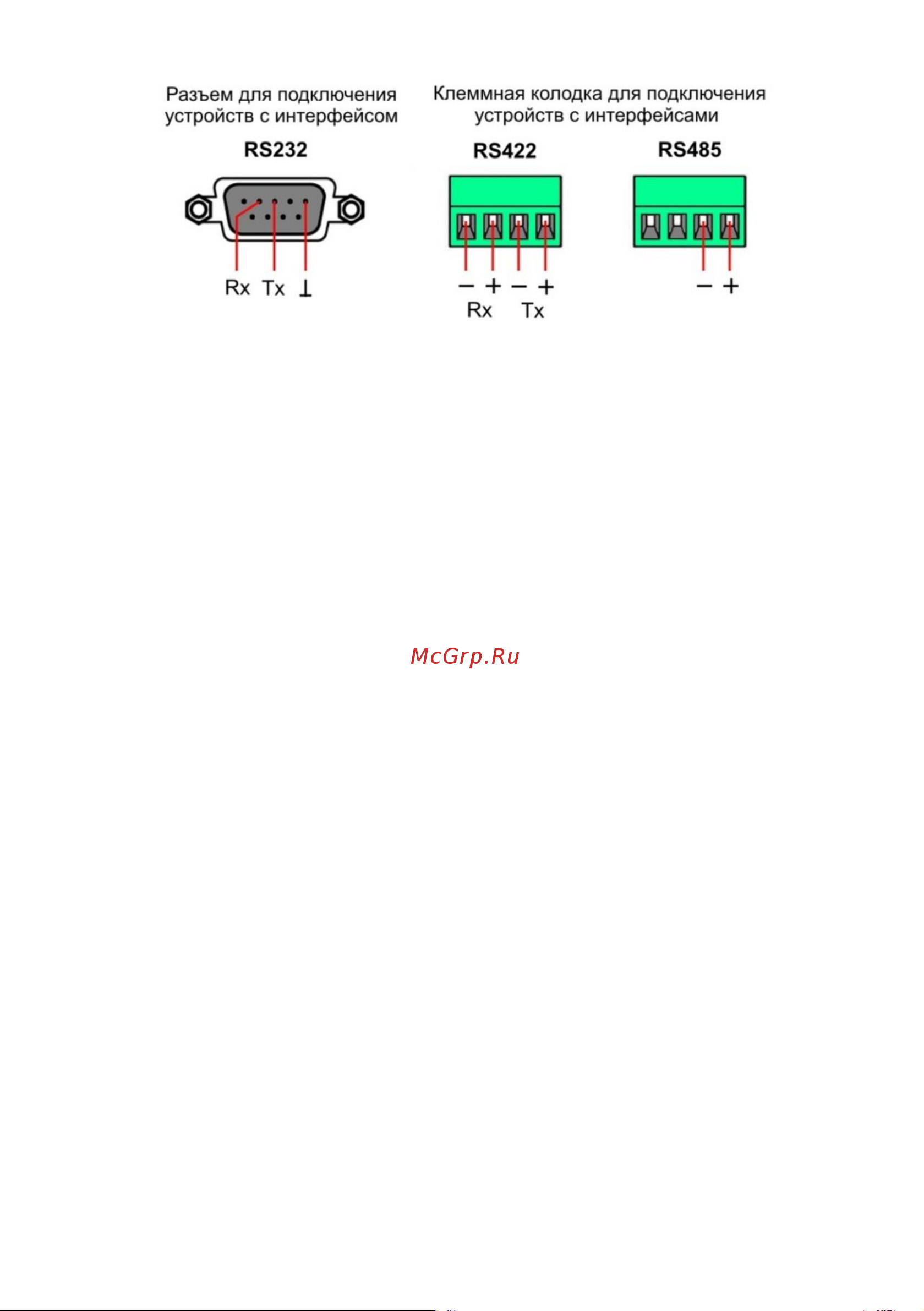

Рис.7 Подключение устройств с интерфейсами RS232, RS422,
RS485 к преобразователю RS007
Внимание!
- Преобразователь RS007 не допускает одновременного
подключения устройств с разными интерфейсами. Для подключения
устройств к преобразователю необходимо использовать один интерфейс.
- Для подключения к преобразователю устройств с интерфейсом
RS232 необходимо использовать подходящий кабель с
соответствующими разъемами.
- При подключении к преобразователю устройств с интерфейсами
RS422 и RS485 (через клеммную колодку) соблюдайте полярность.
- К локальной сети может быть подключено не более 255и
преобразователей RS007 одновременно (Рис.5), также должна быть
проведена соответствующая настройка преобразователей.
- Для подключения преобразователя RS007 к локальной сети
рекомендуется использовать кабель UTP/STP/FTP Cat 5e / Cat 6.
- Рекомендуется подключать блок питания после того как
произведены все остальные подключения. Используйте только блок
питания из комплекта поставки AC220V/DC5V(1А).
- В случае обнаружения неисправностей не разбирайте устройство и
не ремонтируйте его самостоятельно.
7 Настройка
7.1 Настройка преобразователей через Web-браузер
1. Подключите преобразователь RS007 и ПК, с которого будет
производиться настройка к одному сетевому коммутатору (одной
локальной сети).
2. Запустите Web-браузер и введите IP-адрес подключенного
преобразователя RS007 (по умолчанию – 192.168.0.3) в адресную строку.
