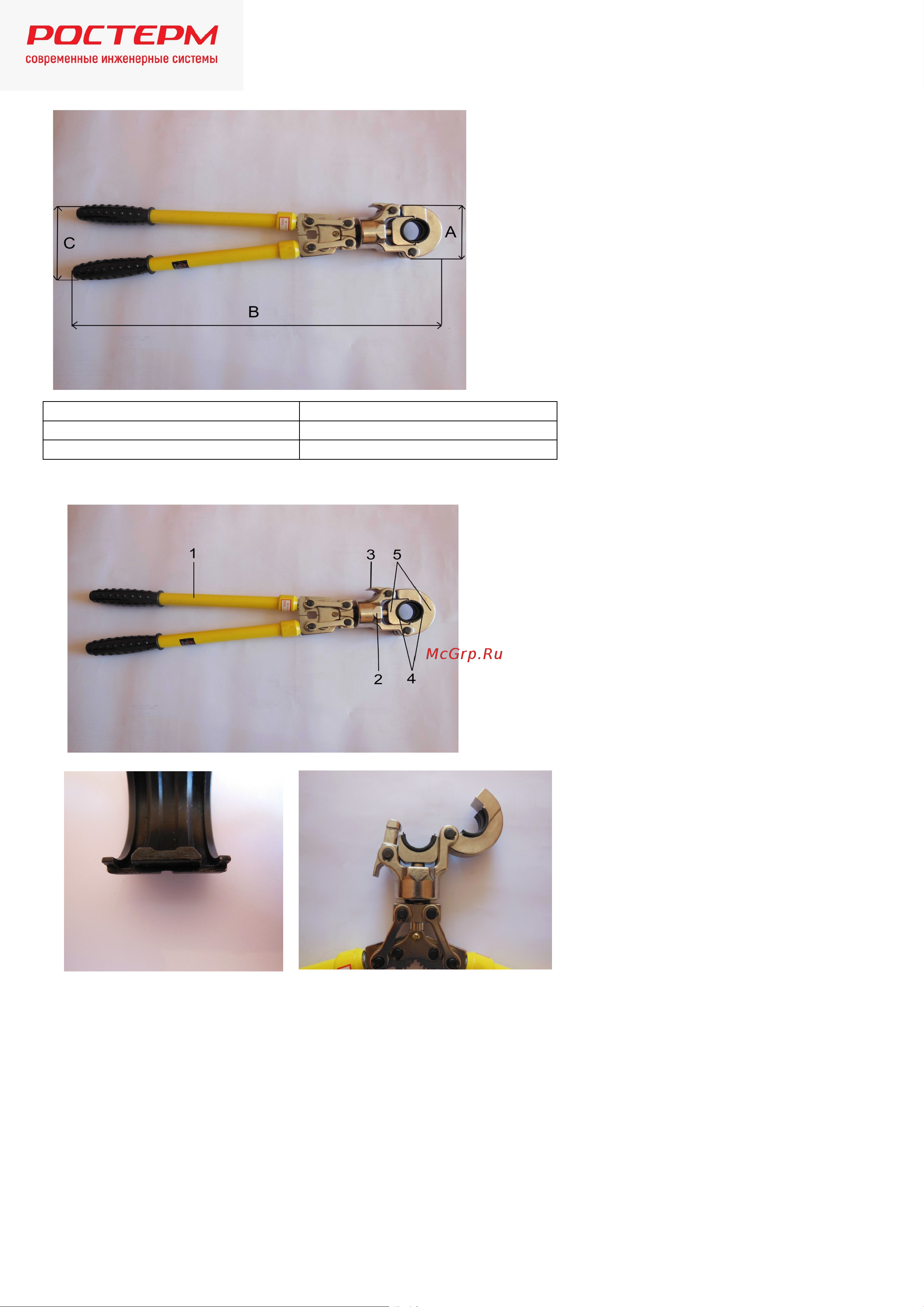

3. Габаритные размеры

4. Устройство и принцип работы.

1. телескопическая рукоять, 2. пресс – головка, 3. замок, 4. пресс – вкладыши, 5. полуобоймы.

Принцип работы инструмента

Усилие, производимое рукоятками инструмента (1), передается на выдвижной шток прессголовки (2), который воздействует на

закрепленные в полу-обоймах части насадки (прессвкладыши).

Пресс-головка инструмента вращается относительно рукояток, в случае необходимости.

Профиль насадок должен соответствовать используемому типу пресс-соединителей. Верхняя полуобойма инструмента шарнирно скреплена

с пресс-головкой и удерживается в рабочем положении с помощью блокиратора(замка) (3). Замок может быть открыт только в том случае,

если рукоятки инструмента разведены на 180º. Крепление пресснасадок производится при помощи фиксаторов, расположенных в каждой

полуобойме. Рукоятки инструмента телескопические, что позволяет снижать прикладываемое к ним усилие. В случае необходимости

увеличения длины рукояток, их надвижную часть необходимо повернуть относительно ответной части, и раздвинуть рукоятку. Для

фиксации заданной длины рукоятки, надвижную часть следует снова повернуть, согласно нанесенному на самом инструменте краткому

описанию.

4.1 Инструкция по настройке усилия обжатия

Настройка осуществляется следующим образом:

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-95

А, мм 90

B, мм 573-815

С, мм 134
