3.УКАЗАНИЯ ПО СБОРКЕ ВЕШАЛКИ ВШ-5.1.

Сборку изделия рекомендуем доверить специалисту. В случае самостоятельной сборки

строго следуйте указаниям настоящей инструкции.

Предприятие-изготовитель не несет ответственность за повреждения изделия, произошедшие

во время сборки.

Для сборки изделия необходим следующий инструмент: крестовая отвертка и

ключ-шестигранник 4мм (входит в комплект изделия). Для навески изделия потребуется

ударная дрель и сверло с твердосплавной напайкой диаметром 8мм.

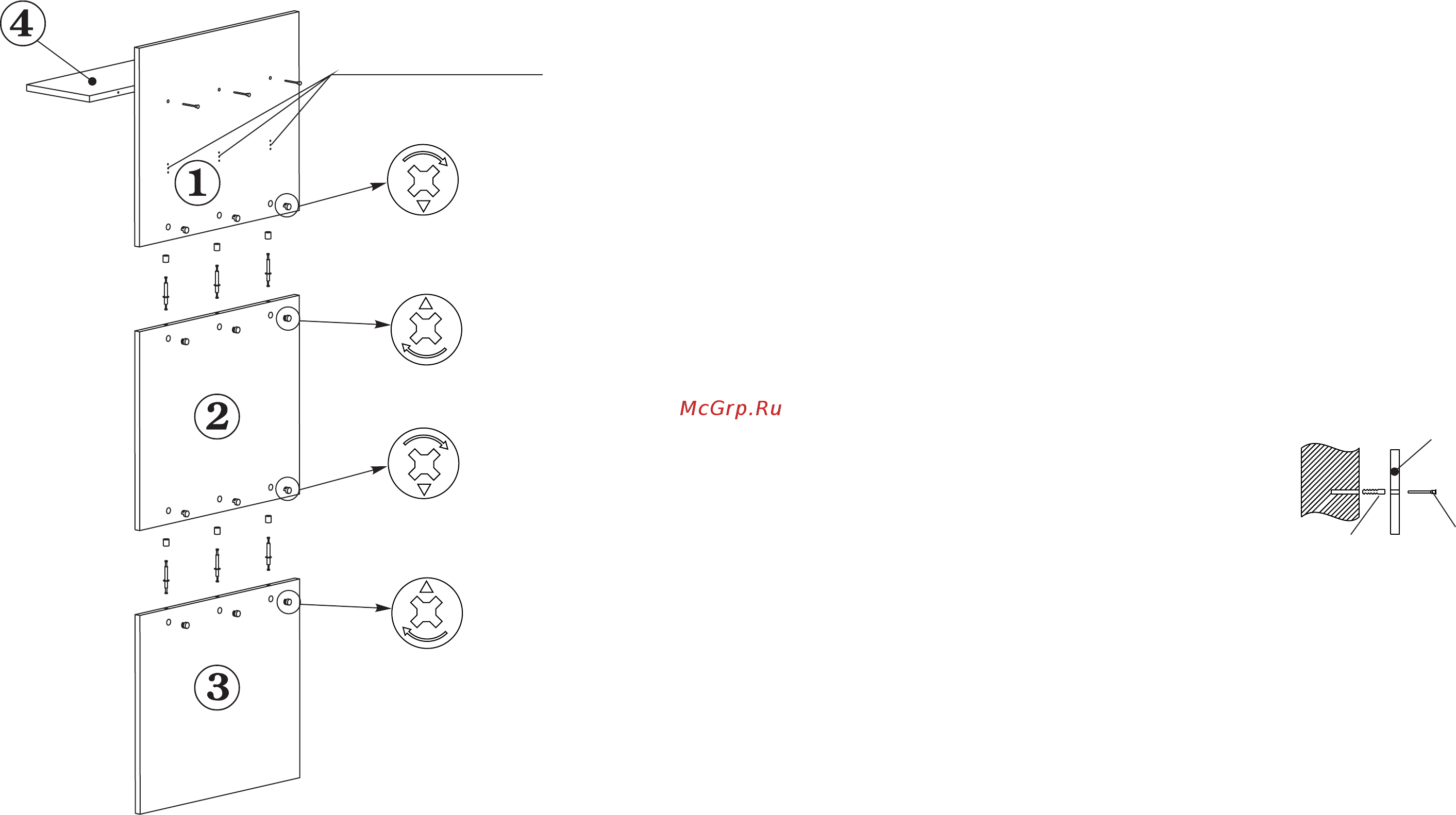

1. В отверстия на вертикальных панелях (дет.№№1,2,3) вставьте

эксцентрики. Обратите внимание: стрелка на эксцентрике должна

быть направлена к торцу детали.

2. Соедините винтовой стяжкой полку (дет.№4) с вертикальной панелью

(дет.№№1)

3. Вставьте через втулки штоки 2-х сторонних эксцентриков длиной

стороной в отверстия в торцах на вертикальной панели (дет.№1).

Выровните положение втулок и поверните эксцентрики на 180 град. по

часовой стрелке.

4. Присоедините вертикальную панель (дет.№2) к дет.№1 так чтобы

штоки эксцентриков вошли в отверстия в торце дет.№2. Поверните

эксцентрики на 180 град. по часовой стрелке.

5. Повторите п.3 и п.4 для дет.№2 и дет.№3

6. Через отверстия в дет.№1 закрепите вешалку к стене.

7. Шурупами 4х20 прикрутите 3-х рожковые крючки.

Вешалка ВШ-5.1 готова к эксплуатации.

стена

дюбель

дет.№1

винтовая

стяжка

отверстия для

крепления к стене
