PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
7
Диаметр обточки над суппортом 223мм
Длина обточки 1000 мм
Диаметр отверстия в шпинделе 38мм
Конус шпинделя Мк-V
Конус пиноли Mк-III
Перемещение пиноли 80мм
Диапазон оборотов шпинделя 70-2000
об
/
мин
Механическая продольная подача 0,026 – 0,491
мм
/
об
Механическая продольная подача - количество ступеней 34
Механическая поперечная подача 0,007-0,133
мм
/
об
Механическая поперечная подача - количество ступеней 31
Метрическая резьба 0,45-10
мм
/
об
Метрическая резьба- количество ступеней 27
Дюймовая резьба – диапазон 2-40
n
/
1"
Дюймовая резьба-количество ступеней 20
Масса 500 кг
Габаритные размеры 1815×590×1190мм.
3.2. Уровень шума оборудования
Расчетный уровень акустической мощности L – 94,25дБ.

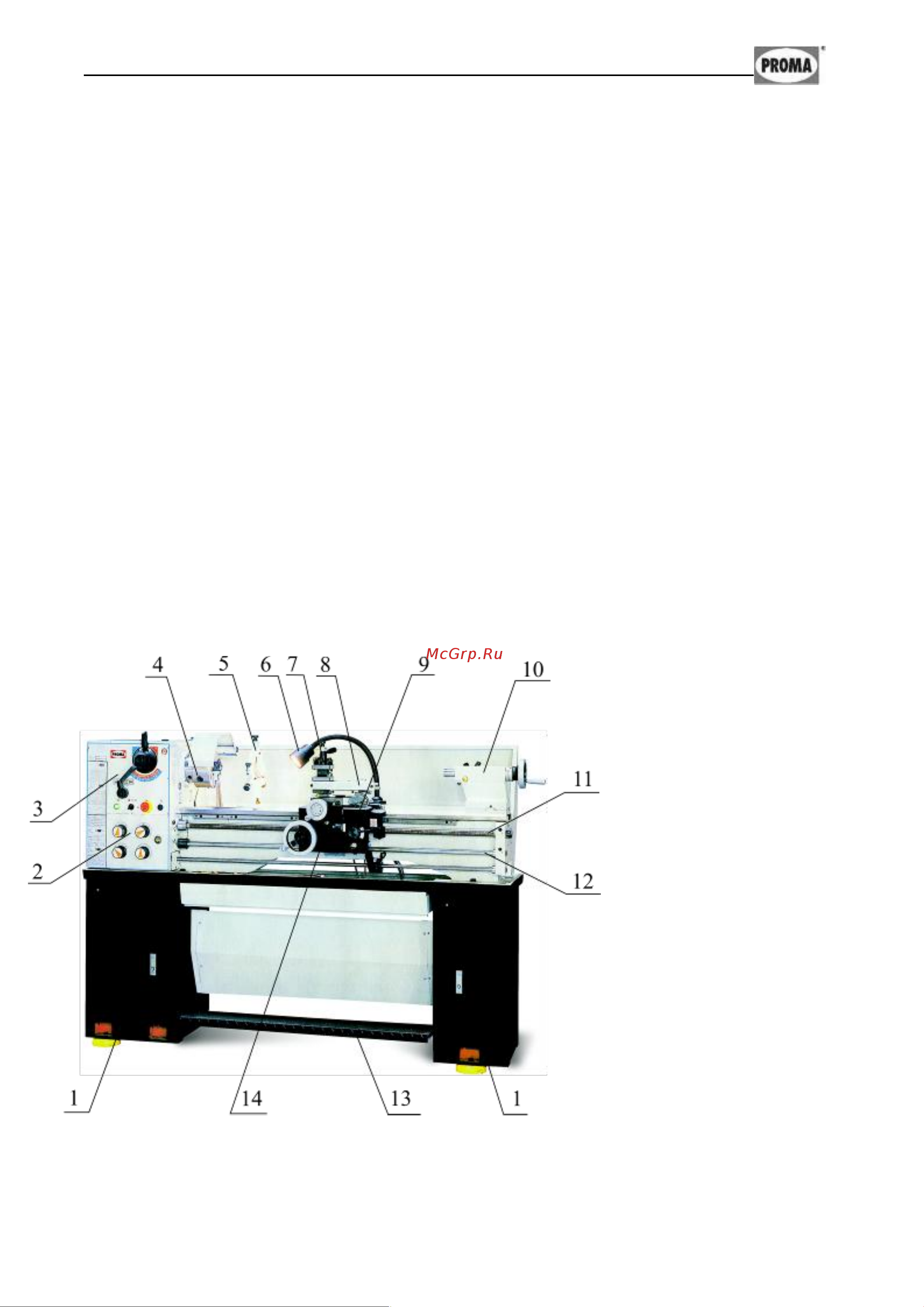

3.3. Основные узлы и детали оборудования (см. рис. 2).
1. Тумба
2. Коробка подач
3. Шпиндельная
бабка
4. Зажимной патрон
5. Неподвижный
люнет
6. Лампа местного
освещения
7. Резцедержатель
8. Верхние салазки
суппорта
9. Каретка суппорта
10. Задняя бабка
11. Ходовой винт
12. Ходовой вал
13. Педаль ножного
тормоза
14. Фартук
Рисунок 2.
Содержание
- Инструкция по эксплуатации 1
- Универсальный токарно винторезный станок spd 1000p 1
- Содержание 2
- Введение 3
- Комплект поставки 4
- Описание оборудования 4
- Монтаж и установка 6
- Описание работы оборудования 13
- Техническое обслуживание 18
- Демонтаж и утилизация 21
- Заказ запасных частей 21
- Схема узлов и деталей 22
- Заявка заказ 38
- Форма заказа запасных частей 38
- Правила техники безопасности 39
- Условия гарантийного сопровождения станков proma 43
