Ballu ONEAIR ASP-130 НС-1246468 [3/11] Монтаж

Назначение прибора

Подготовка к работе

• Не эксплуатируйте прибор с поврежденным

шнуром или вилкой, а также в случае неис-

правностей, падения или любого другого по-

вреждения.

• Не пытайтесь ремонтировать прибор само-

стоятельно, обратитесь к услугам квалифи-

цированного сервисного центра.

• Не используйте прибор со скрученным шну-

ром питания, это может привести к перегре-

ву и несчастным случаям.

• Используйте только оригинальный сменный

фильтр предназначенный для данного при-

бора. Своевременно заменяйте фильтр.

• Не допускается длительное воздействие на

прибор прямых солнечных лучей.

• Используйте данный прибор только по пря-

мому назначению.

Назначение прибора

Прибор предназначен для создания и поддержа-

ния оптимального для здоровья человека каче-

ства воздуха внутри помещений. При этом прибор

выполняет следующие функции:

• Обеспечивает приток в помещение свежего, на-

сыщенного кислородом воздуха с улицы;

• Очищает приточный воздух от большинства за-

грязнений таких, как: пыль, шерсть, аллергены,

плесневые грибов и т.п.

• В автоматическом режиме самостоятельно

управляет интенсивностью очистки воздуха по

показаниям датчика РМ2.5.

• В холодное время года обеспечивает подогрев

до заданной пользователем комфортной темпе-

ратуры подаваемого с улицы воздуха.

• Измеряет и показывает основные параметры

качества воздуха в помещении:

1) Комнатную температуру в °С;

2) Относительную влажность в %;

3) Концентрацию в помещении взвешенных

частиц РM2.5 в мкг/м

Устройство прибора

Основные функциональные элементы прибора

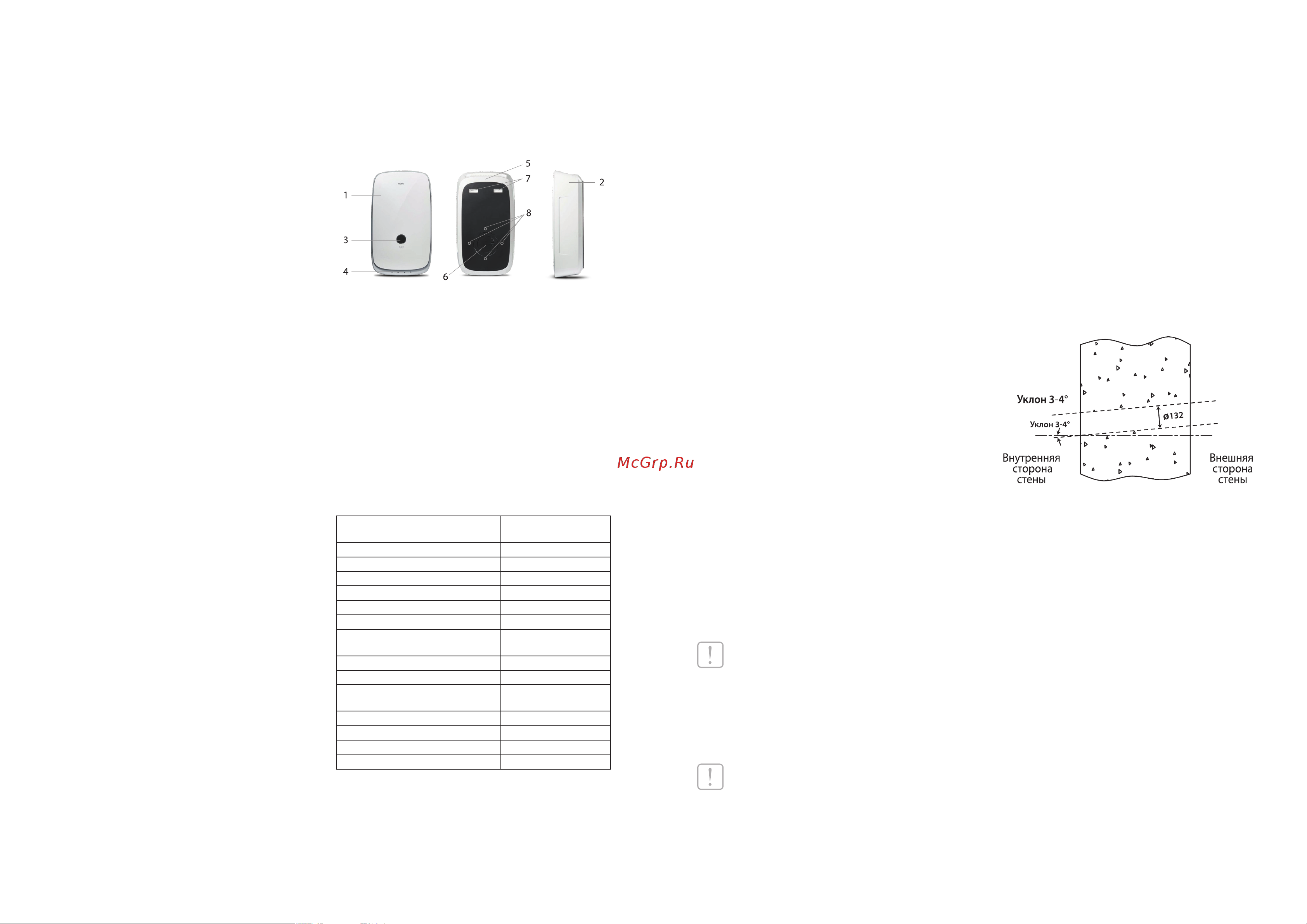

Рис. 1

Основные функциональные элементы прибора

1. Передняя съемная панель прибора

2. Корпус прибора

3. OLED дисплей

4. Панель управления со встроенной подсветкой

5. Воздуховыпускное отверстие

6. Воздухозаборное отверстие

7. Монтажные проушины для подвешивания

прибора на стене

8. Отверстия для фиксации прибора на стене

Технические характеристики

Параметр Значение

Напряжение питания, В~Гц 220-240~50-60

Производительность, м3/час 25/50/75/100/115/130*

Уровень шума, дБ 20-35**

Влагозащитное исполнение, IP IP20

Класс электрозащиты I класс

Номинальная мощность, Вт 616,5

Номинальная мощность

нагревательного элемента, Вт

600

Температура эксплуатации, ⁰С от -30⁰С до + 50 ⁰С

Класс фильтра HEPA H13

Диаметр входного отверстия

прибора, мм

105

Размеры прибора (ШхВхГ), мм 665×383×183

Размеры упаковки (ШхВхГ), мм 730×441×260

Вес нетто, кг 8,5

Вес брутто, кг 10,5

* Производительность прибора зависит от условий эксплуатации.

** Методика оценки в соответствии с ГОСТ IEC 60335-1-2015, п. 10.1.

Подготовка к работе

Извлеките прибор из транспортной упаковки,

осмотрите прибор, убедитесь в отсутствии меха-

нических повреждений. В случае обнаружения

повреждений свяжитесь с сервисным центром

организации-продавца. В случае если транспорти-

ровка прибора производилась при низкой темпе-

ратуре, оставьте прибор на 1-2 часа в помещении

с температурой +15-25 °С, чтобы прогреть его до

комнатной температуры. Внимательно ознакомь-

тесь с инструкцией.

Правила размещения

Выберите место установки прибора на стене поме-

щения, используя монтажный шаблон, входящий в

комплект поставки.

Обратите внимание на то, что прибор необходимо

размещать не далее зоны досягаемости его пане-

ли управления.

Убедитесь, что место установки соответствует тре-

бованиям:

• Радиаторы отопления, мебель и другие препят-

ствия не создают помех для работы и обслужи-

вания прибора (минимальные расстояния до

этих препятствий указаны на монтажном ша-

блоне);

• Стена ровная, не препятствует плотному приле-

ганию прибора к стене, не имеет уклона более

2°, допускает бурение вентиляционного канала;

• В местах технологических отверстий отсутству-

ют элементы инженерных коммуникаций: элек-

тропроводка, трубы отопления и т. д.;

• Имеется возможность подключения прибора к

сети питания 220 В с нагрузкой не менее 2 кВт;

ВНИМАНИЕ!

Располагать прибор в других положениях, кро-

ме вертикального с выпуском воздуха вверх,

ЗАПРЕЩЕНО!

Монтаж

ВНИМАНИЕ!

Монтаж должны выполнять только квалифициро-

ванные специалисты с использованием професси-

онального оборудования.

Монтаж прибора можно условно разделить на

5 шагов.

Шаг 1. Бурение отверстия 132 мм в стене

• Используя строительный уровень, приложите к

стене шаблон для монтажа и наметьте на стене

центр канала воздуховода и крепежные отвер-

стия. Уберите монтажный шаблон.

• Установите станину установки алмазного буре-

ния на стене, используя шаблон как прокладку

между станиной и стеной (для того, чтобы избе-

жать повреждения поверхности стены). Центр

коронки должен совпадать с центром канала

воздуховода для прибора.

• Установите угол наклона коронки таким об-

разом, чтобы отверстие имело уклон 3-5⁰ вниз

в сторону улицы, как показано на Рис.2, для

того, чтобы осадки не смогли попадать с улицы

внутрь помещения.

Рис. 2

Уклон отверстия в стене 3-4°

• Установите пылесборное кольцо на стене, под-

ключите промышленный пылесос.

• При бурении бетона необходимо обеспечить

подачу воды к установке алмазного бурения.

При бурении пеноблоков и кирпича допускает-

ся работа без подачи воды.

• Пробурите сквозное отверстие диаметром 132

мм. При толщине стены более 450 мм исполь-

зуйте удлинитель коронки.

• Снимите станину, заклейте отверстие из-под ан-

кер-болта.

• Очистите канал воздуховода от остатков бето-

на/кирпича, теплоизоляции и пыли.

Шаг 2. Сверление крепежных отверстий в стене

• В зависимости от материала стены просверлите

в ней с помощью перфоратора или дрели от-

верстия диаметром 6 мм согласно выполненной

ранее разметке крепежных отверстий. Глубина

отверстий должна соответствовать длине дюбе-

лей, входящих в комплект поставки.
