6
7
Эксплуатация прибора
Шаг 3. Тепло-шумоизоляция канала
• Рулеткой измерьте глубину канала. Отрежьте
трубу из вспененного полиэтилена (рекомен-
дуется использовать Тилит Супер 89/20) длиной
равной глубине канала + 50 мм.
• С наружной стороны тепло-шумоизоляционной
трубы закрепите пластиковую решетку (напри-
мер, Vents MB 100), используя морозостойкий
клей без запаха.
• Тепло-шумоизоляционную трубу с установлен-
ной решеткой вставьте вращательными движе-
ниями в канал воздуховода, убедившись, что
вентиляционная решетка расположена в один
уровень с внешней стороной стены.
• Выступающий из внутренней стороны стены
конец трубы отрежьте таким образом, чтобы
оставшаяся часть выступала на 2-5 мм внутрь от
уровня стены.
• Место соприкосновения трубы с каналом возду
ховода герметизируйте по кругу морозостой-
ким клеем либо силиконовым герметиком, не
имеющим запаха.
Шаг 4. Крепление прибора к стене
• Перед началом крепления прибора к стене сни-
мите с прибора переднюю панель и извлеки-
те из него HEPA фильтр, как указано в разделе
«Сервисное обслуживание».
• Вставьте в дюбели в крепежные отверстия в сте-
не.
• В 2 верхних дюбеля закрутите 2 шурупа так, что-
бы расстояние от стены до края головки шурупа
составляло 5–7 мм.
• Подвесте прибор на 2 шурупа, использую мон-
тажные проушины, расположенные на тыльной
стороне прибора.
• Закрепите прибор на стене с помощью 4 шуру-
пов, используя отверстия, расположенные во-
круг воздухозаборного отверстия (извлеките из
отверстий транспортные заглушки). Поочерёдно
подтягивайте винты, пока прибор не будет плот-
но прилегать к стене. Не прилагайте чрезмерных
усилий во избежание повреждений прибора.
• Вставьте HEPA фильтр обратно. Закройте отсек
с фильтром, как указано в разделе «Сервисное
обслуживание». Наденьте на прибор переднюю
панель.
Шаг 5. Электрическое подключение
• Подключите прибора к сети питания. Для этого
вставьте вилку провода питания в розетку сети
электропитания с соответствующими параме-
трами. При этом произойдет включение под-
светки прибора, соответствующее режиму ожи-
дания.
• Прикоснитесь к клавише вкл./выкл. на панели
управления или на пульте ДУ. Прибор включит-
ся в автоматическом режиме (AUTO).
• Убедитесь в работоспособности прибора и
отсутствии лишних шумов, последовательно
переключив его скорости с первой до шестой и
обратно, используя кнопки +/- на пульте ДУ. При
этом прибор автоматически перейдет в ручной
режим (MANUAL).
• Заполните гарантийный талон.
• Монтаж устройства завершен.
Эксплуатация прибора
ВНИМАНИЕ!
Перед началом эксплуатации прибора вниматель-
но изучите данный раздел и ознакомьтесь с режи-
мами работы прибора, функциями клавиш панели
управления и пульта ДУ.

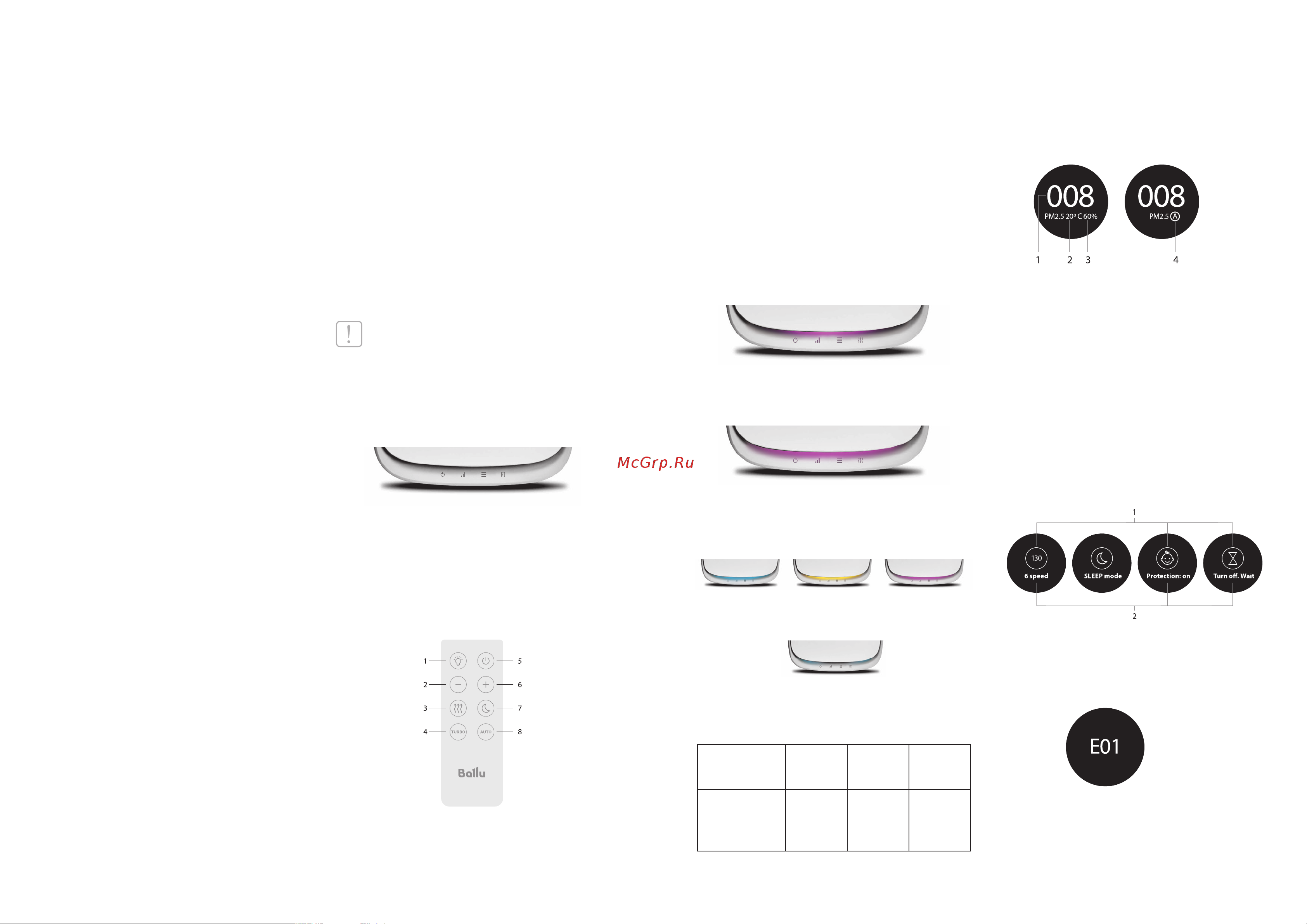

Панель управления
Рис. 3
Панель управления
На панели управления расположено 4 сенсорные
кнопки управления, функции которых описаны в
таблице 3.
Пульт дистанционного управления (пульт ДУ)
Рис. 4
Пульт ДУ
На пульте ДУ расположно 8 кнопок управления,
функции которых описаны в таблице 3.
Эксплуатация прибора
Встроенная подсветка
Подсветка прибора может иметь три цвета :
«синий» , «желтый» и «красный» в зависимости от
режима работ прибора.
Пользователь может выбрать три состояния под-
светки:
1 – яркое свечение,
2 – слабое свечение,
3 – подстветка отключена.
Подсветка разных состояний прибора
Ждущий режим: горит красная лампочка
по середине.
Включение: начиная с середины и до краев посте-
пенно загораются красные лампочки.
Обычное рабочее состояние прибора: подсветка
имеет один из трех цветов, отображая концентра-
цию частиц РМ2,5 в воздухе помещения.
Выключение: начиная с середины гаснут синие
лампочки.
Таблица 2. Зависимость цвета свечения встроен-
ной подстветки от концентрации частиц PM2.5
Упровень
качества
воздуха
Отличный
(голубой
цвет)
Удовлетво-
рительный
(желтый
цвет)
Плохой
(красный
цвет)
Концентрация
взвешенных в
воздухе микро-
скопических
частиц РМ2.5,
мкг/м
3
0-50 50-150 >150
Индикация на диспле прибора
1. Индикация параметров воздуха в помеще-
нии и выполняющегося режима работы
1. Концентрация взвешенных микроскопичсеких
частиц PM2.5 в воздухе помещения в мкг/м
3
;
2. Темпеартура воздуха в помещении в °С;
3. Относительная влажность воздуха
в помещении в %;
4. Индикация выполняющегося режима работы
(А – автоматический режим (AUTO),
Т – турбо режим (TURBO),
значок «Вентилятор» – ручной режим
(MANUAL), значок «Луна» – ночной режим
(SLEEP)).
2. Индикация параметров при выборе
режимов и вывод на дисплей приборов
предупреждений
1 Интуитивно понятный значок – иконка
2 Поясняющий текст
3. Вывод ошибок на дисплей прибора
Описание функций кнопок панели управле-
ния и клавиш пульта ДУ
В таблице 3 приведено описание кнопок панели
управления и выполняемых ими функций.
