3 ГАБАРИТНЫЕ РАЗМЕРЫ

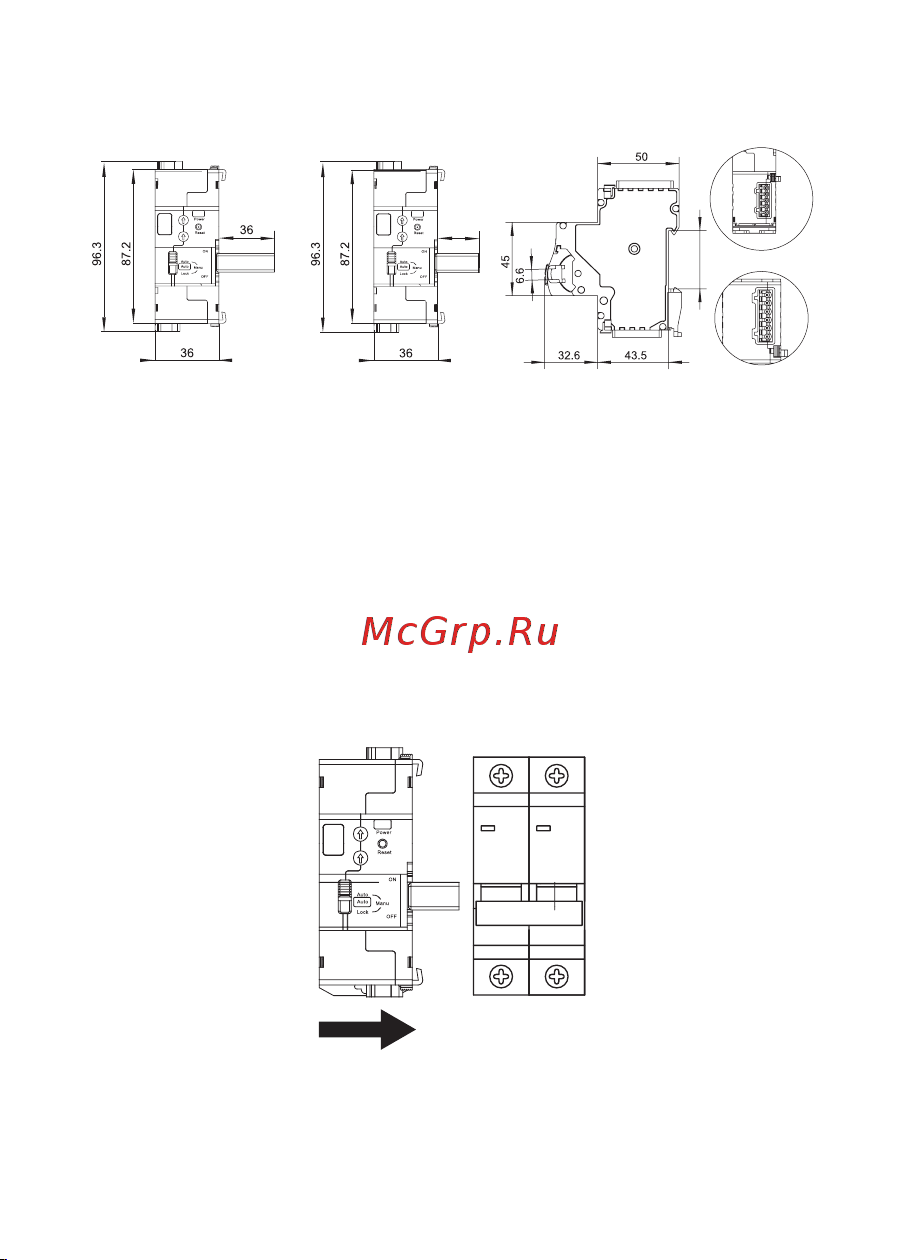

Рис. 4 - Габаритные размеры привода AV-M6/AV-M6S

4 МОНТАЖ И ПОДКЛЮЧЕНИЕ

Монтаж и подключение моторных приводов должны осуществляться квалифи-

цированным электротехническим персоналом.

Устройство предназначено для коммутации алюминиевым и медным проводни-

ком. При этом не допускается одновременное присоединение к одному зажиму

медных и алюминиевых проводников.

Моторный привод с авторежимом AV-M6/AV-M6S AVERES монтируется на DIN-

рейку к аппарату с левой стороны (Рис. 5). Для подключения необходимо со-

единить рычаг привода с рукояткой управления выключателя и зафиксировать

положение привода защелками.

Моторный привод монтируется к выключателям с обязательным использова-

нием соединительной втулки, согласно Рис. 6, входящей в комплект поставки.

35.5

AV-М6 AV-M6S

35.5

AV-М6 AV-M6S

Рис. 5 – Присоединение моторного привода
