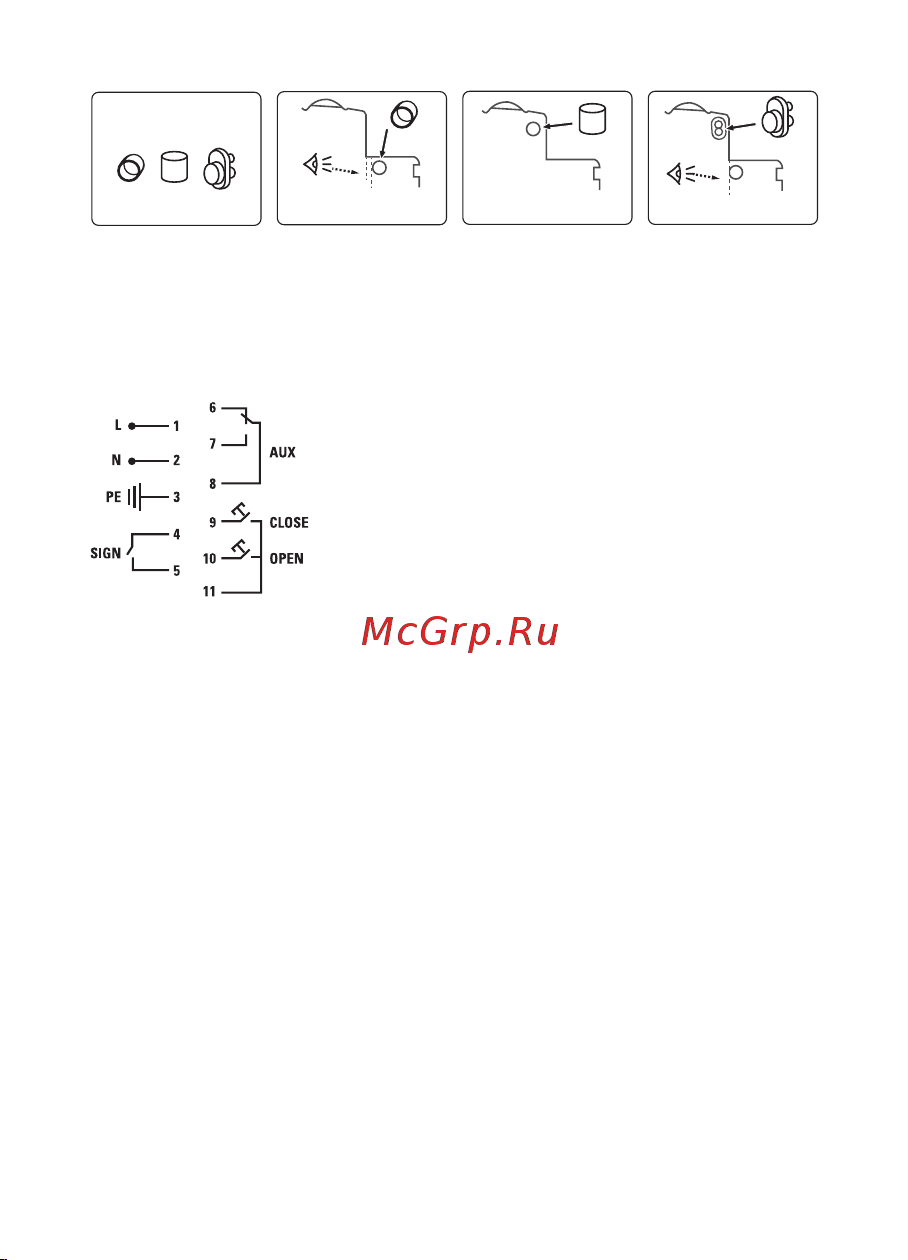

Рис. 7 – Схема подключения моторного привода

Контакт 1: L – фазный проводник

Контакт 2: N – нейтральный проводник

Контакт 3: PE – проводник

Контакты 4,5: Сигнальные контакты (SIGN)

Контакты 6,7,8: Дополнительные контакты (AUX)

Контакты 9,10,11: Контакты управления

- CLOSE (ВКЛ.) / OPEN (ВЫКЛ.)

Подключить проводники к клеммам привода в соответствии с обозначением

на корпусе (см. рисунок 7.).

5 УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатическое исполнение и категория размещения УХЛ3.1, при этом диапа-

зон рабочих температур при эксплуатации от -25 °С до +50 °С.

Высота установки над уровнем моря — не более 2000 м.

Положение в пространстве – на вертикальной плоскости вертикальное с от-

клонением ± 30 °.

Окружающая среда не взрывоопасная, не агрессивная к материалам аппарата.

Группа механического исполнения М3, М4, М5 по ГОСТ 17516.1-90.

Вибрация по степени жесткости V по ГОСТ 20.57.406-81. Номинальный рабочий

режим – продолжительный.

6 КОМПЛЕКТНОСТЬ

Устройства поставляются в индивидуальной упаковке.

Вся документация доступна по QR-коду на вкладыше / на внутренней стороне

упаковки.

7 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Устройства, имеющие внешние механические повреждения, эксплуатировать

запрещено. По способу защиты от поражения электрическим током моторные

приводы соответствуют классу защиты 0 по ГОСТ Р 58698 должны устанавли-

ваться в распределительных щитах класса защиты не ниже 1.

MCBA

A B C

x1 x1 x1

RCDB RCBOC

Рис. 6 - Соединительные втулки для автоматического выключателя, УЗО и

дифференциального автоматического выключателя
