ПОВЕРХНОСТНЫЕ И ПЛАВАЮЩИЕ ВИБРОРЕЙКИ С ЭЛЕКТРИЧЕСКИМИ И БЕНЗИНОВЫМИ ДВИГАТЕЛЯМИ

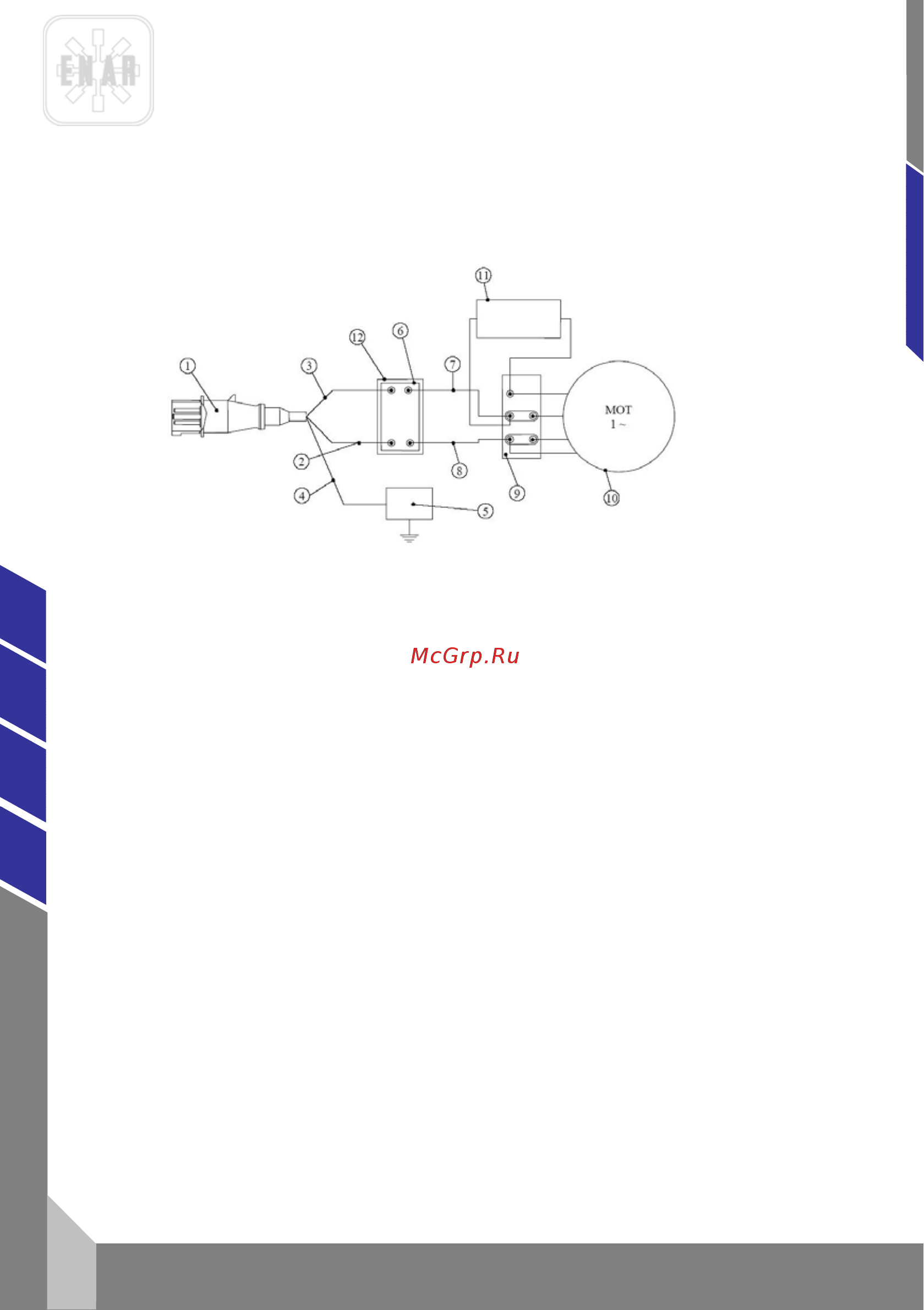

8. ЭЛЕКТРИЧЕСКАЯ СХЕМА (QZE, QXE)

QZE, QXE TORNADO E

1. Штепсельная вилка 2Р+Т (103704)

2. Кабель к выключателю сечением 1,5 мм

3. Кабель к выключателю сечением 1,5 мм

4. Кабель заземления (зелено-желтый)

5. Точка заземления

6. Переключатель (103718)

7. Кабель от выключателя к двигателю сечением 1,5 мм

8. Ка8. бель от выключателя к двигателю сечением 1,5 мм

9. Блок клемм

10. Двигатель (104277)

11. Конденсатор 5 мкФ / 400 В

12. Коробка выключателя.
