10

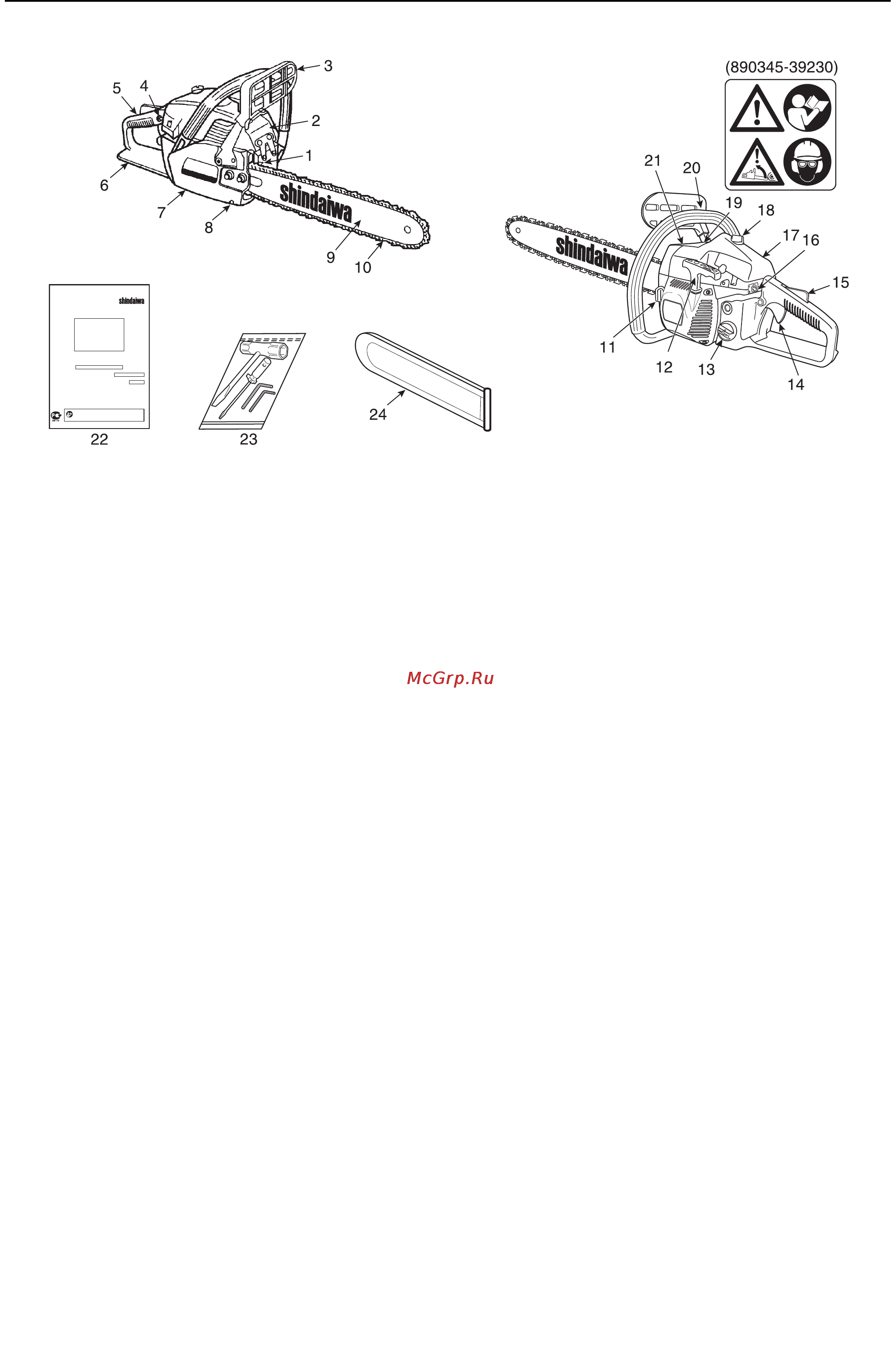

Описание
1. Зубчатый упор - Приспособление, размещенное в
месте выхода пильной шины из корпуса, которое
служит точкой опоры во время контакта пилы с
деревом или бревном.
2. Глушитель - Служит для снижения шума выпуска
отработавших газов и гашения искр.
3. Передний защитный щиток - Щиток между
передней ручкой пилы и пильной цепью,
предназначенный для защиты руки
от травм и
помогающий обеспечить контроль над бензопилой в
случае, если рука соскользнет с ручки.
Этот щиток используется для активизации тормоза
цепи, который предназначен для остановки
вращения пильной цепи.
4. Ручка управления воздушной заслонкой -
Устройство для обогащения воздушно топливной
смеси в карбюраторе с целью облегчения пуска
холодного двигателя.
5. Задняя ручка
пилы (для правой руки) - Ручка для
удерживания пилы; расположена сзади от двигателя.
6. Задний защитный щиток - Удлинение нижней части
задней ручки пилы для защиты руки от цепи в случае
разрыва цепи или ее соскока с канавок пильной
шины.
7. Кожух сцепления - Защитный кожух для пильной
шины, пильной цепи, фрикционной муфты сцепления
и привода цепи (звездочки) в процессе эксплуатации.
8. Уловитель цепи - Приспособление,
предназначенное для защиты правой руки оператора
от возможного удара цепью в случае разрыва цепи
или ее схода с направляющих канавок пильной шины
во время пиления.
9. Пильная шина - Деталь, на которой держится
пильная цепь, и которая направляет цепь.
10. Пильная цепь -
Используется в качестве режущего
рабочего элемента.
11. Пробка масляного бака - Служит для закрывания
масляного бака.
12. Рукоятка стартера - Служит для пуска двигателя.
13. Пробка топливного бака - Служит для закрывания
топливного бака.
14. Курок дросселя - Устройство, управляемое
нажатием пальца оператора, и предназначенное для
управления частотой вращения коленчатого вала
двигателя.
15. Блокировка курка дросселя - Защитное
устройство, которое нажимается для высвобождения
курка дросселя; предназначено для предотвращения
случайного нажатия на курок дросселя.
16. Выключатель зажигания - Приспособление для
включения и выключения зажигания, следовательно
для пуска или остановки двигателя.
17. Крышка воздухоочистителя - Закрывает
воздушный фильтр.
18. Фиксатор крышки воздухоочистителя - Служит
для установки крышки воздухоочистителя.
19. Предупредительная наклейка - Артикул 890345-
39230
20. Передняя ручка
пилы (для левой руки) - Ручка для
удерживания пилы, расположена в передней части
двигателя.
21. Кожух цилиндра двигателя - Решетка, через
которую проходит поток охлаждающего воздуха.
Кожух закрывает цилиндр, свечу зажигания и
глушитель.
22. Руководство по эксплуатации - Поставляется в
комплекте с инструментом.
Прочитайте перед началом работы, чтобы усвоить
надлежащие правила техники безопасности, и
сохраните как справочное пособие.
23. Инструменты - 13 x 19 мм T-образный ключ
(комбинированная отвертка / свечной ключ), 130-мм
малая отвертка, 3-мм и 4-мм шестигранный ключ.
24. Защитный чехол для пильной шины - Съемное
приспособление для зачехления пильной шины и
пильной цепи в процессе транспортировки и в других
случаях, когда пила не используется.
