Cub Cadet XZ2 117I 17AWCBYT603 [7/17] Сборка

Руководство по эксплуатации

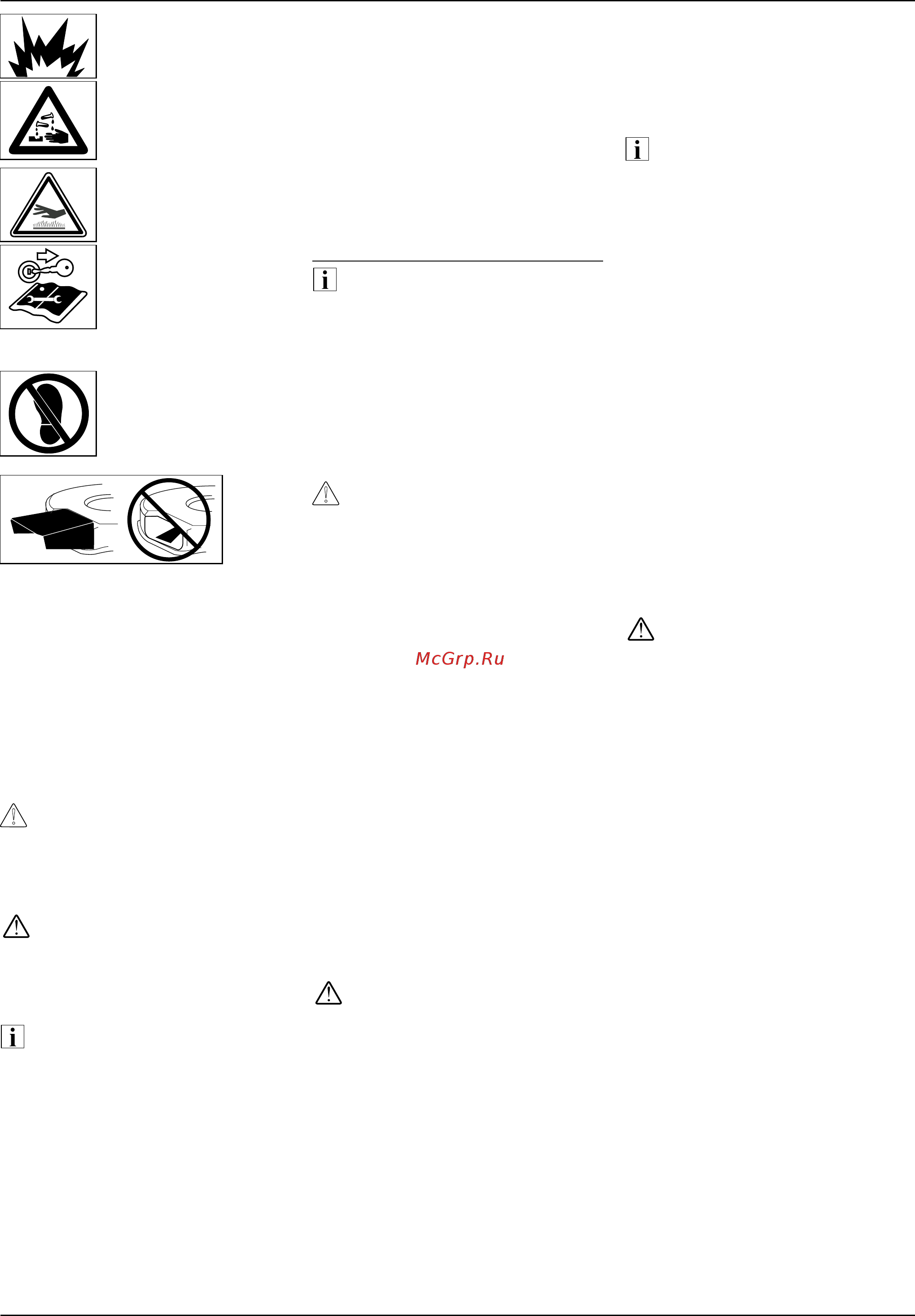

Предупреждение!

Угроза взрыва.

Кислота из аккумулятор-

ной батареи/опасность

химического ожога.

Избегайте горячих

поверхностей.

Перед проведением

любых работ с газоноко-

силкой извлеките ключ

зажигания и следуйте

инструкциям данного

руководства.

Существует опасность

травмирования враща-

ющимися ножами или

деталями. Не наступай-

те на режущую деку.

Машина способна работать только

с установленным дефлектором или

устройством для мульчирования.

Следите за тем, чтобы символы, на-

несенные на газонокосилке, всегда

оставались разборчивыми.

Символы, использующие-

ся в настоящей инструкции

В данном руководстве используют-

ся следующие символы.

Опасность

Обратите внимание на источники

потенциальной опасности для лю-

дей, возникающие при выполнении

текущих задач.

Предупреждение

Обратите внимание на источники

потенциальной опасности для лю-

дей, возникающие при выполнении

текущих задач.

Примечание

Это указывает на важную инфор-

мацию и советы по применению.

Указание направлений

Местоположение деталей и узлов

трактора (слева или справа) опре-

деляется с точки зрения пользова-

теля, сидящего на месте водителя.

Сведения об утилизации

Утилизация упаковки, машин и т.п.

производится согласно требовани-

ям местного законодательства.

Сборка

Примечание

Для ручного перемещения машины

рычаг разблокировки коробки пере-

дач должен находиться в соответ-

ствующем положении. См. раздел

«Органы управления и индикации —

разблокировка коробки передач».

Подготовка аккумулятор-

ной батареи

Опасность

Опасность отравления и трав-

мирования в результате вдыха-

ния паров или попадания на кожу

кислоты из аккумулятора.

Надевайте защитные очки и пер-

чатки. Следите, чтобы кислота

не попала на кожу. Если кислота из

аккумуляторной батареи попала в

лицо или глаза, немедленно про-

мойте их холодной водой и обрати-

тесь за медицинской помощью. При

случайном проглатывании кислоты

запейте ее большим количеством

воды и немедленно обратитесь за

медицинской помощью. Храните

аккумуляторы в недоступном для де-

тей месте. Никогда не наклоняйте

аккумуляторную батарею, так как

из нее может вытечь кислота.

Передайте остатки кислоты, вы-

лившейся из батареи, вашему дилеру

или сдайте ее на предприятие, зани-

мающееся утилизацией отходов.

Предупреждение

Опасность пожара, взрыва и по-

явления коррозии в результате

воздействия кислоты из бата-

реи и паров электролита.

Незамедлительно вытрите все

детали машины, на которые попала

пролившаяся из аккумулятора кисло-

та. Кислота аккумуляторной бата-

реи вызывает коррозию.

Рядом с аккумуляторной батареей

нельзя курить, нагретые и горящие

предметы необходимо держать от

нее на расстоянии. Заряжайте аккуму-

ляторную батарею только в хорошо

проветриваемом и сухом помещении.

При работе с батареей будьте осто

рожны, чтобы не допустить корот-

кого замыкания. Не кладите на акку-

муляторную батарею инструменты

или металлические предметы.

Примечание

Аккумуляторная батарея находится

под пассажирским сиденьем.

Рис. 2a

Аккумуляторная батарея наполнена

кислотой и герметизирована на заводе.

Но даже необслуживаемая батарея

требует обслуживания, чтобы обе-

спечить определенный срок службы.

■ Содержите аккумулятор в чистоте.

■ Не наклоняйте аккумулятор. Если

батарею наклонить, то электролит

прольется даже из герметичной

аккумуляторной батареи.

■

Прежде чем использовать аккуму-

лятор в первый раз, зарядите его

с помощью зарядного устройства

(макс. ток заряда 12 В/6 А) в течение

1–2 часов.После окончания зарядки

отключите зарядное устройство от

сети, затем отсоедините аккуму-

лятор (см. также руководство по

эксплуатации зарядного устройства).

Предупреждение

Подключайте и отключайте аккумуля-

торную батарею в правильном порядке.

Монтаж.

■ Сначала подсоедините красный

провод (+/положительный полюс),

затем черный провод (–/отрица-

тельный полюс).

Демонтаж.

■ Сначала отсоедините черный

провод (–/отрицательный полюс),

затем красный провод (+/положи-

тельный полюс).

Монтаж колонки рулевого

управления

Рис. 2b

■ Наклоните колонку вперед и закре-

пите в одном из двух возможных

положений с помощью прилагаю-

щихся винтов (1) и шайб (2).

Установка рулевого колеса

Рис. 2с

■ Демонтируйте крышку (1, в зависи-

мости от модели) с рулевого коле-

са. Снимите винт (1) и шайбу (2)

■

Направив колеса трактора прямо впе-

ред, установите рулевое колесо на вал.

■ Поместите сверху шайбу (3) выпу-

клой стороной вверх и закрепите

рулевое колесо винтом (2).

■ Установите крышку (1, в зависи-

мости от модели).
