Cub Cadet XZ2 117I 17AWCBYT603 [9/17] Порядок эксплуатации

Руководство по эксплуатации

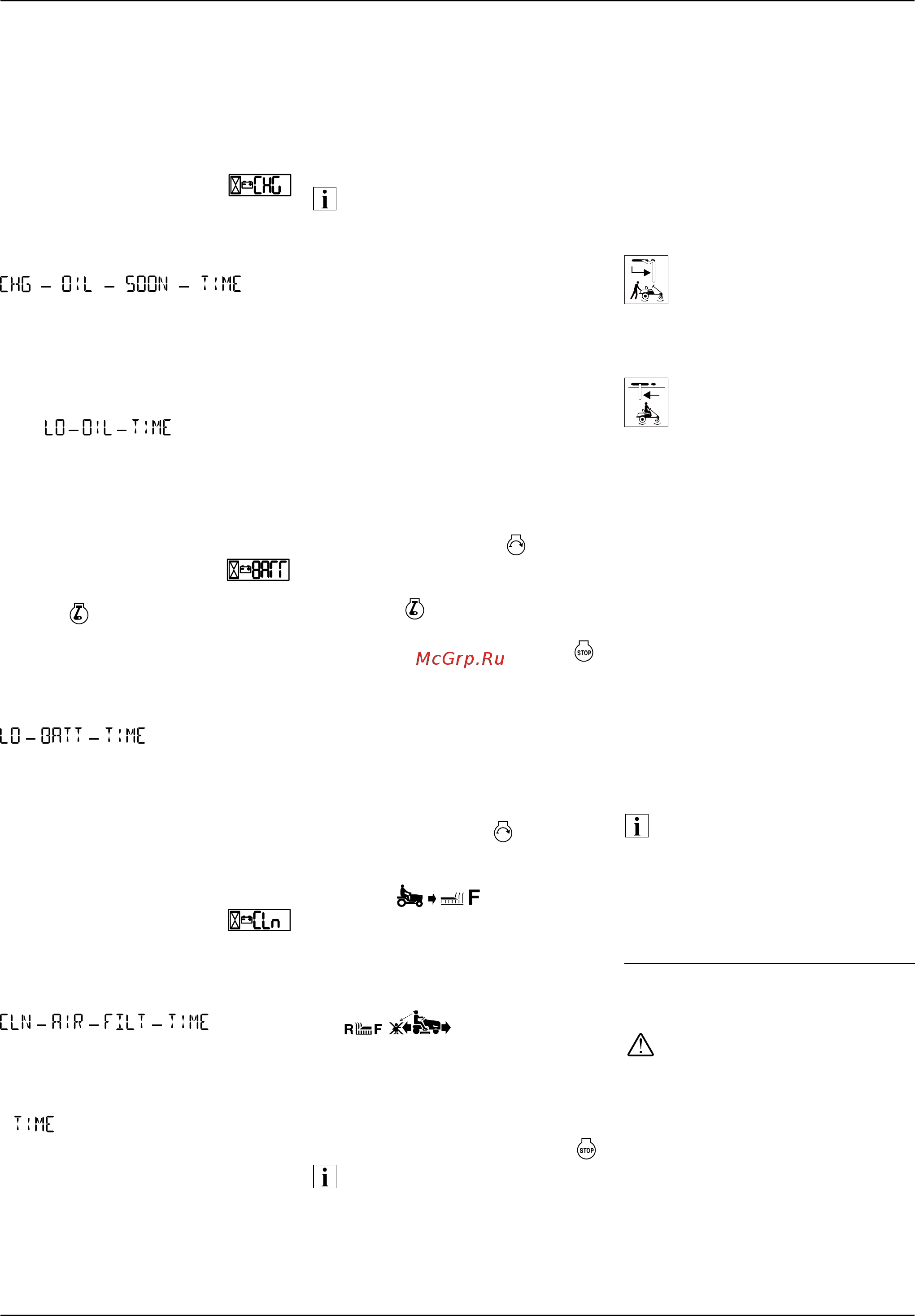

Индикатор технического обслужи-

вания (тип 2).

Индикатор напоминает оператору

о необходимости замены моторно-

го масла и воздушного фильтра и

подает предупреждающий сигнал о

снижении уровня масла и напряже

нии аккумуляторной батареи.

Замена моторного масла.

Через каждые 50 часов эксплу-

атации (интервал замены мас-

ла) на индикаторе в течение

7 минут появляются символы

Немедленно замените моторное

масло. См. руководство по эксплуа

тации двигателя.

Уровень моторного масла.

Снижение уровня моторного масла

отображается на индикаторе симво

лами .

Немедленно заглушите двигатель и

проверьте уровень масла. См. руко

водство по эксплуатации двигателя.

При необходимости дозаправьте

двигатель моторным маслом.

Напряжение

аккумуляторной батареи.

При установке ключа зажигания в по-

ложение кратковременно индициру-

ется напряжение аккумуляторной бата-

реи, а затем количество моточасов.

Снижение напряжения аккумулятор-

ной батареи (менее 11,5 В) отобра-

жается на индикаторе символами

Как можно быстрее зарядите ак-

кумуляторную батарею. См. раз-

дел «Техническое обслуживание»

настоящего руководства. Возможно

придется проверить систему заряда

аккумуляторной батареи в сервис-

ном центре.

Обслуживание

воздушного фильтра.

Через каждые 25 часов эксплуата-

ции (интервал замены воздушного

фильтра) на индикаторе в тече-

ние 7 минут появляются символы

Немедленно проведите обслужива

ние воздушного фильтра. См. руко-

водство по эксплуатации двигателя.

Примечания.

–

означает, что отображается

число моточасов (см. выше).

– При одновременном истечении

интервалов замены моторного

масла и воздушного фильтра

вначале индицируется указание о

замене масла, а затем фильтра.

Выключатель PTO (меха-

низма отбора мощности) (8)

Рис. 6

Выключатель механизма отбора мощ-

ности приводит в действие муфту,

которая включает и отключает ножи.

ON = ВКЛ., вытяните.

OFF = ВЫКЛ., нажмите.

Примечание

Если защитная система блокировки

автоматически отключила устройство

(например, при движении назад с

включенными ножами), то для разбло-

кировки муфты сначала включите вы-

ключатель PTO, а затем выключите.

Гнездо для емкости

с напитками (9)

Рис. 1

Замок зажигания (10, зави-

сит от модели)

Замок зажигания

Рис. 3a

Запуск.

Поверните ключ вправо

до

упора, после запуска двигателя

отпустите. Ключ устанавливает в

положение

Отключение двигателя.

Поверните ключ влево в положение .

Ключ зажигания

с функцией OCR

Рис. 3b

Ключ зажигания имеет функцию

OCR (управляемое скашивание на

заднем ходу).

Запуск.

Поверните ключ вправо до упора,

после запуска двигателя отпустите.

При установке ключа в стандартное

положение

скашивание вы-

полняется по направлению движения.

Положение OCR

Чтобы включить скашивание в

обратном направлении, поверните

ключ влево от стандартного положе-

ния и нажмите выклю-

чатель (1).

Свечение индикатора показывает,

что теперь можно скашивать траву

на переднем и на заднем ходу.

Отключение двигателя.

Поверните ключ влево в положение .

Примечание

Без настоятельной необходимости

не используйте функцию OCR, ра-

ботайте, установив ключ в стан-

дартное положение. Функция OCR

автоматически отключается при

установке ключа в стандартное по

ложение или выключении двигателя

(положение «Стоп» или выключе

ние двигателя защитной системой

блокировки).

Перчаточный ящик (11)

Рис. 1

Рычаг разблокировки

коробки передач (12)

Рис. 9

Для перемещения газоноко-

силки вручную при выключен-

ном двигателе.

Вытяните оба рычага (находятся у

каждого из колес) и затем нажмите

на них вправо.

Чтобы управлять машиной,

нажмите рычаг влево и нада-

вите на него.

Топливный бак (13)

Рис. 1

Регулируемое сиденье

(14, по отдельному заказу)

Рис. 12

Вытяните рычаг и отрегулируйте

положение сиденья.

Рулевое колесо (15)

Рис. 1

Педаль тормоза (16)

Рис. 8

Педаль тормоза можно использовать

для быстрого торможения, включения

и выключения стояночного тормоза, а

также для выключения круиз-контроля.

Примечание

Не пользуйтесь педалями движения

вперед и назад, если нажата педаль

тормоза. Возможно повреждение

шестерен.

Порядок эксплуатации

Следуйте инструкциям руководства

по эксплуатации двигателя.

Опасность

Опасность получения травм

Не допускайте присутствия по-

сторонних лиц (особенно детей),

а также животных поблизости от

машины во время скашивания. Они

могут получить травму из-за отле-

тающих при скашивании камней или

иных предметов. Не разрешайте

детям управлять газонокосилкой.
