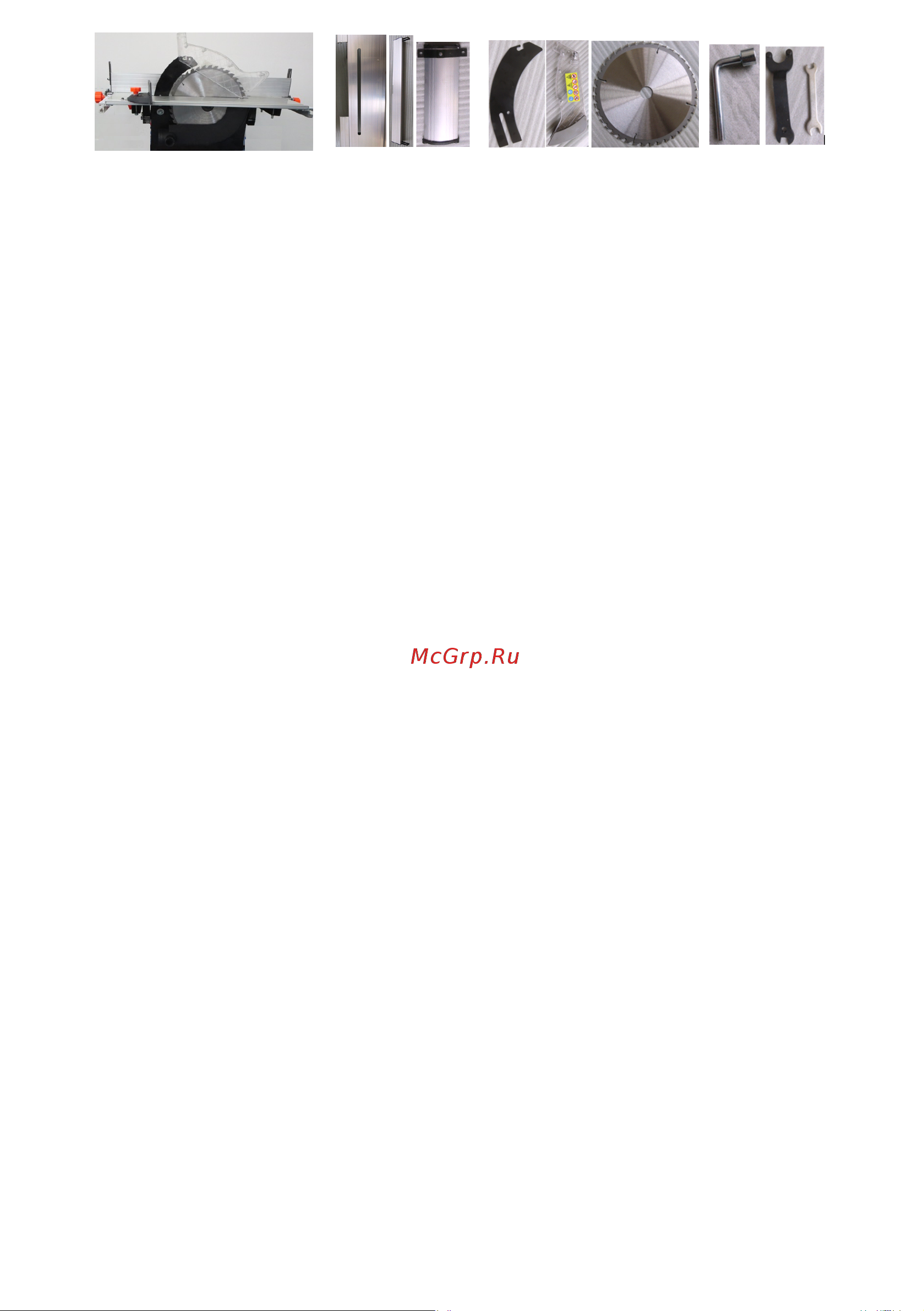

Рис.1. Комплектация

1-станок; 2-стол вспомогательный; 3-направляющая; 4-защитный кожух фрезы; 5-разделительный нож;

6-защитный кожух диска; 7-диск пильный; 8,9,10-ключ;

4 .Устройство и принцип работы

4.1. Внешний вид станка показан на рис. 2 .

Рис. 2 Общий вид станка

1-стол строгальный; 2-пильный стол; 3-кожух защитный; 4-пильный диск; 5-патрубок для подключения пылесоса; 6-расклинивающий нож; 7-

вспомогательный рабочий стол; 8-кронштейн направляющей; 9-фиксатор; 10-ножка-амортизатор; 11-фиксатор; 12-кожух строгального диска; 13-

выключатель; 14-регулятор глубины строгания; 15-кабель сетевой; 16-стол приёмный

Крутящий момент от электродвигателя при помощи ременной передачи передается на режущий инструмент.

При ручном перемещении заготовки вдоль рабочего стола станка происходит механическая обработка заготовки

режущим инструментом: пильным диском или строгальным валом.

При установленном пильном диске станок работает как циркулярная или торцовочная пила. При помощи

вспомогательного рабочего выставляется желаемое расстояние до пильного диска.

Станок адаптирован для работы с системами вакуумного удаления опилок и стружки из зоны пиления.

Для этого защитный кожух диска имеет встроенный переходник для подключения шланга системы вакуумного

отсоса пилок.

5. Меры безопасности

5.1 При работе со станком необходимо соблюдать меры безопасности, изложенные в настоящей инструкции, а

также выполнять следующие правила:

-к работе со станком допускаются лица прошедшие соответствующее обучение, имеющие допуск к работе с

электроинструментом и ознакомленные с данной инструкцией;

-при работе необходимо пользоваться средствами защиты : защитными очками, х/б перчатками, респиратором ,

наушниками («беруши»);

-спецодежда должна быть такой, чтобы исключалась возможность ее захвата подвижными деталями станка;

-волосы должны быть убраны под головной убор;

-если во время работы произойдет повреждение кабеля следует не касаясь кабеля сразу выключить его из сети;

-категорически запрещена работа с неисправным станком, поврежденным кабелем;

-станок использовать только по назначению;

-работать только с установленным защитным кожухом;

-обеспечить безупречную работу всех устройств, служащих для ограждения станка;

-убедиться том , что подвижная подвеска двигателя правильно заблокирована и

не перемещается во время работы, а также то, что пильный диск надежно зафиксирован под необходимым углом

наклона;

-перед началом работы убирать с поверхности рабочего стола стружку, лишние заготовки, обрезки и т.д.;
