Stihl SR 200 42410112601 [22/40] Устройство для дозировки

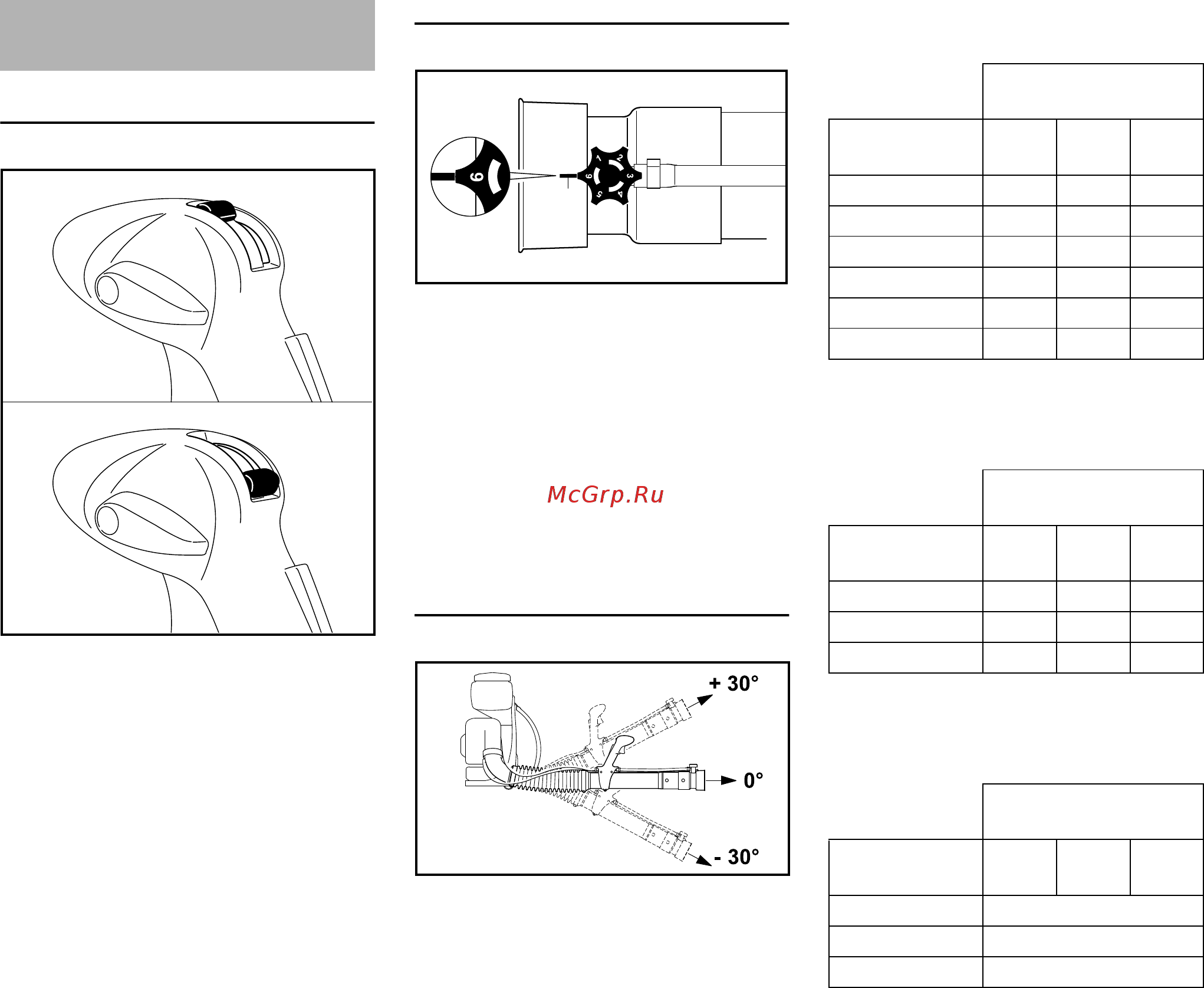

![Stihl SR 200 D 42410112600 [22/40] Устройство для дозировки](/views2/1368086/page22/bg16.png)
SR 200
pyccкий
20
Рычаг клапана
С помощью рычага клапана (1)
включается или отключается подача
раствора.
N Положение A (рычаг клапана
вертикально, вверху) – проток
открыт
N Положение B (рычаг клапана
горизонтально, внизу) – проток
закрыт
Дозатор
N Повернуть дозатор (1) – объем
разбрызгиваемого средства
регулируется плавно
Положение 1 = минимальный проток
Положение 6 = максимальный проток
При этом числовые маркировки на
дозаторе должны находиться на
одном уровне с выступом (2) под
дозатором.
Объём распыления
Объем распыления (л/мин) зависит от
положения дозатора и угла
распылительной трубки.
Объем распыления (л/мин) без
нагнетательного насоса
Объем распыления (л/мин) без
нагнетательного насоса с насадкой
ULV
Объем распыления (л/мин) с
нагнетательным насосом
(специальная оснастка)
Устройство для дозировки
1
0002BA061 KN
A
B
1
2
1
2431BA022 KN
0811BA019 KN
Угол распылитель
-
ной трубки
Положение
дозировки - 30° 0° + 30°
1 0,24 0,17 0,11
2 0,82 0,66 0,46
3 1,42 1,13 0,84
4 2,2 1,66 1,1
5 2,69 2,13 1,46
6 2,91 2,25 1,52
Угол распылитель
-
ной трубки
Положение
дозировки - 30° 0° + 30°
0.5 0,05 0,04 0,03
0.65 0,08 0,07 0,05
0.8 0,12 0,09 0,08
Угол распылитель
-
ной трубки
Положение
дозировки - 30° 0° + 30°
1.0 0,64
1.6 1,7
2.0 2,59
