Руководство по эксплуатации РЛНД стр. 5

Наименование параметра

Значение параметра для типов разъединителей

РЛНД-1-10-

II/200 УХЛ1

РЛНД-1-10-

II/400 УХЛ1

РЛНД-1-10-II/630

УХЛ1

Время протекания тока термической

стойкости, с:

- для главных ножей

- для ножей заземления

Установленный ресурс по механической

прочности, циклов ВО

2 000

Длина пути утечки внешней изоляции,

см, не менее

Допустимое тяжение проводов,

прикладываемое к неподвижным

изоляторам, Н, не более

200

Масса трехполюсного разъединителя,

кг, не более:

без заземлителя

с одним заземлителем

–

Таблица 1. Основные технические характеристики разъединителей РЛНД

1.2.2 Установочные и присоединительные размеры разъединителя и привода должны соответствовать

указанным на рисунках 1-3.

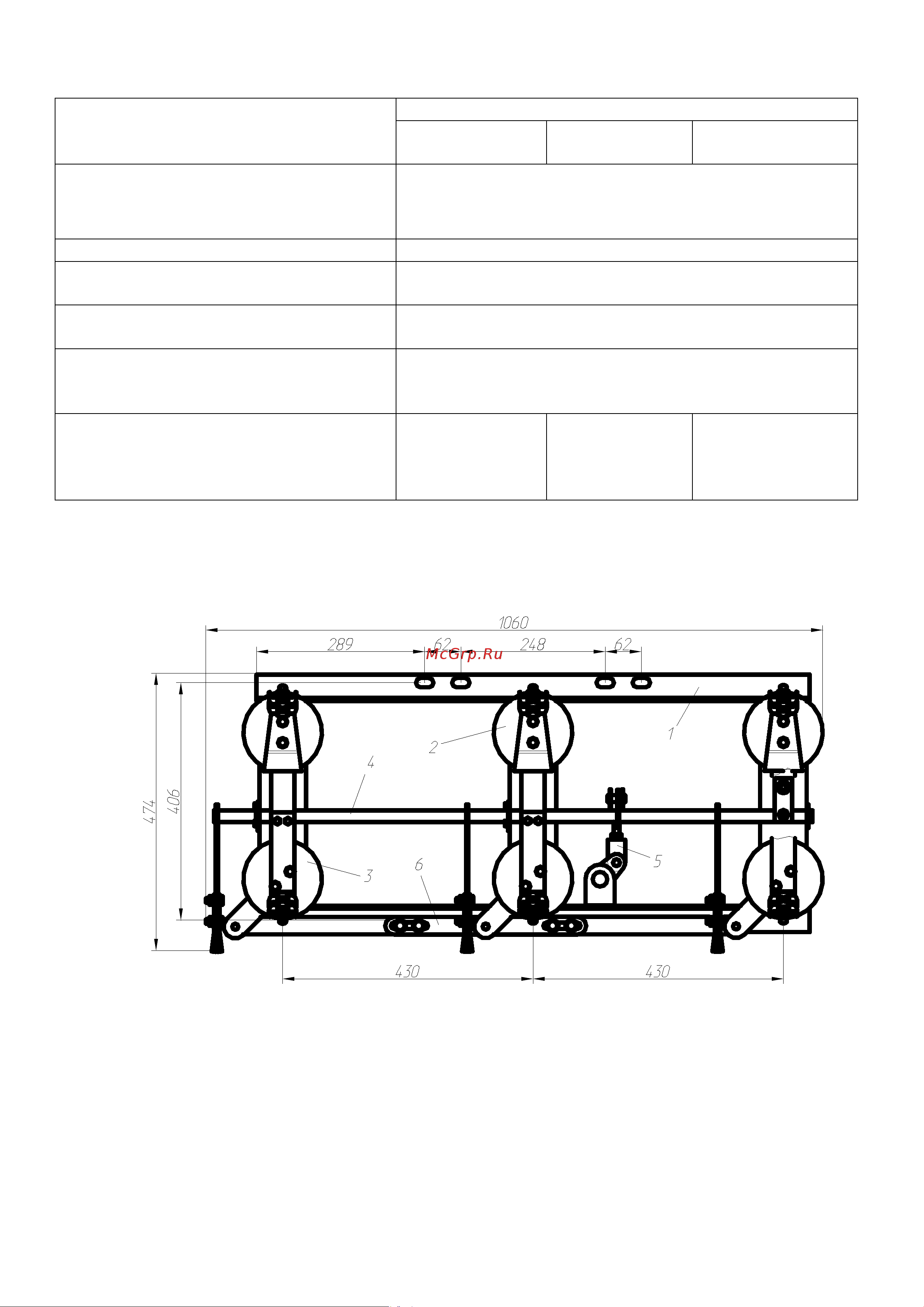

Рис. 1. Общий вид, габаритные, установочные и присоединительные размеры разъединителей

РЛНД-1-10-II/200 УХЛ1, РЛНД-1-10- II/400 УХЛ1, РЛНД-1-10- II/630 УХЛ1 с приводом и одним

заземляющим ножом.

Обозначения: 1 - рама; 2- неподвижный изолятор; 3 – подвижный изолятор; 4- вал заземления; 5 – механизм

включения заземления; 6 - продольная тяга;
